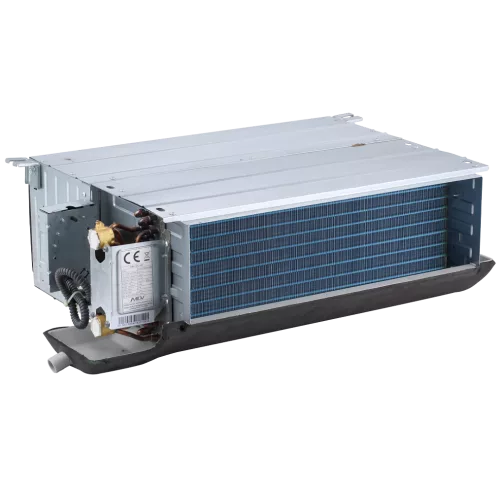

MDV MDVFN-1400D304FE четырехтрубный канальный фанкойл, 30 Па, 4 ряда (МДВ)

Основная информация о четырехтрубном канальном фанкойле MDVFN-1400D304FE (30 Па, 4 ряда)

Канальный четырехтрубный фанкойл MDVFN-1400D304FE предназначен для центрального кондиционирования помещений с подачей охлажденной и/или подогретой воды по отдельным трубопроводам. Модель относится к серии канальных четырехрядных фанкойлов и рассчитана на работу в режиме охлаждения и нагрева, обеспечивая подачу воздуха через систему воздуховодов.

Вентиляторный блок использует AC-тип двигателя. Для подбора работы по вентиляции предусмотрены значения производительности для разных скоростей: расход воздуха составляет 2300/1437/839 м³/ч, а статическое давление (ESP) для номинального режима — 30 Па. При этом холодо- и теплопроизводительность приводятся в зависимости от режима: холодопроизводительность достигает 11,9/8,71/5,83 кВт, теплопроизводительность — 12,85/9,96/7,13 кВт.

Электропитание осуществляется от сети 220-240 В, 50 Гц, 1 фаза. Для водяного контура указаны расходы теплоносителя и падение давления на теплообменнике в режиме охлаждения и нагрева, а также наружный диаметр отвода дренажа НД 32 мм. Корпус рассчитан на скрытый монтаж в вентиляционных каналах, а параметры габаритов и массы помогают корректно планировать установку и транспортировку узла.

По водяному контуру предусмотрены подключения труб теплоносителя ВР 3/4. Для охлаждения расход теплоносителя составляет 1,99/1,47/0,98 м³/ч при падении давления 49/29,4/14,6 кПа, для нагрева — 1,07/0,85/0,61 м³/ч при падении давления 37,2/24,3/13,8 кПа. Уровень шума на разных скоростях составляет 49,5/44,5/36 дБ(А).

Ключевые особенности MDVFN-1400D304FE

• Четырехтрубная схема: раздельная подача воды для охлаждения и нагрева.
• Работа в разных скоростях: расход воздуха 2300/1437/839 м³/ч.
• Статическое давление (ESP): 30 Па для номинального режима.
• Производительность по холоду: 11,9/8,71/5,83 кВт.
• Производительность по нагреву: 12,85/9,96/7,13 кВт.
• Подключение теплоносителя: ВР 3/4.
• Дренаж: наружный диаметр отвода НД 32 мм.
• Уровень шума: 49,5/44,5/36 дБ(А).
• Монтажные и габаритные параметры: 1898×243×487 мм (Ш×В×Г), масса 39/45 кг (нетто/брутто).

Технические параметры

• Холодопроизводительность: 11,9/8,71/5,83 кВт (Выс./Ср./Низк.).
• Теплопроизводительность: 12,85/9,96/7,13 кВт (Выс./Ср./Низк.).
• Потребляемая мощность (охлаждение): 250/198/166 Вт (Выс./Ср./Низк.).
• Расход воздуха: 2300/1437/839 м³/ч (Выс./Ср./Низк.).
• Статическое давление (ESP): 30 Па (номинал).
• Расход теплоносителя (охлаждение): 1,99/1,47/0,98 м³/ч.
• Падение давления воды в теплообменнике (охлаждение): 49/29,4/14,6 кПа.
• Расход теплоносителя (нагрев): 1,07/0,85/0,61 м³/ч.
• Падение давления воды в теплообменнике (нагрев): 37,2/24,3/13,8 кПа.
• Уровень шума: 49,5/44,5/36 дБ(А) (Выс./Ср./Низк. скорость).

Логистические параметры

• Габариты: 1898×243×487 мм (Ш×В×Г).
• Габариты в упаковке: 1968×270×520 мм (Ш×В×Г).
• Масса: 39 кг (нетто) / 45 кг (брутто).

Упаковка и маркировка

Поставка фанкойла осуществляется в упаковке с габаритами 1968×270×520 мм (Ш×В×Г). Масса комплекта составляет 45 кг брутто, что учитывают при планировании погрузочно-разгрузочных работ и размещения на складе.

Совместимость

Фанкойл рассчитан на подключение к водяным контурам системы с раздельной подачей теплоносителя для охлаждения и нагрева. Подключение теплоносителя выполняется через трубопровод ВР 3/4, а отвод дренажа подключается к магистрали с наружным диаметром НД 32 мм.

Монтаж и подключение

Канальный фанкойл предназначен для скрытого монтажа внутри вентиляционных каналов с подачей воздуха в помещение по сети воздуховодов. При установке учитывают габариты корпуса 1898×243×487 мм и статическое давление 30 Па, чтобы обеспечить требуемый режим работы по воздушному потоку.

Для водяного контура используется подключение труб теплоносителя ВР 3/4. Дренажный отвод предусмотрен под наружный диаметр 32 мм. Электропитание осуществляется от сети 220-240 В, 50 Гц, 1 фаза, что учитывают при выборе линии питания и коммутации.

Применение

MDVFN-1400D304FE применяется в системах центрального кондиционирования, где требуется распределение воздуха по воздуховодам и использование воды как теплоносителя для охлаждения и нагрева. Модель подходит для помещений различного назначения, включая объекты с единой инженерной инфраструктурой и необходимостью поддерживать разный тепловой режим в зависимости от потребностей.

Благодаря заданным значениям расхода воздуха и статического давления фанкойл можно подобрать под конкретную конфигурацию вентиляционной сети. Параметры по холодо- и теплопроизводительности помогают связать работу устройства с расчетной нагрузкой на отопление и охлаждение.
