Артикул: MDTI-36HWN1/MDOU-36HN1-L
В наличии

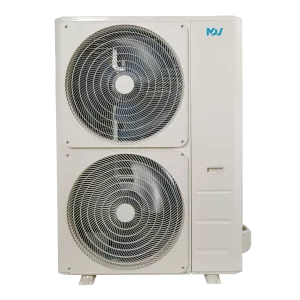

MDV MDTI-36HWN1/MDOU-36HN1-L канальная On/Off сплит-система (МДВ)
168 200 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о канальной On/Off сплит-системе MDV MDTI-36HWN1/MDOU-36HN1-L

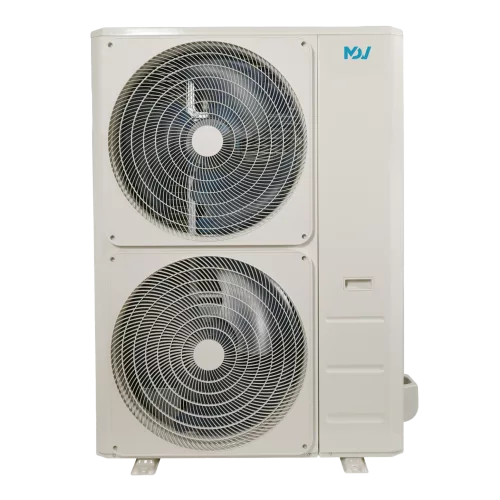

Канальная On/Off сплит-система MDV в составе MDTI-36HWN1 (внутренний блок) и MDOU-36HN1-L (наружный блок) предназначена для скрытого монтажа в системе воздуховодов. Решение рассчитано на работу в режимах охлаждения и нагрева и подходит для объектов, где важно распределение воздуха через канальную разводку.
Мощность системы составляет 10,55 кВт по холоду и 11,72 кВт по теплу. Расход воздуха внутреннего блока - 1150 - 1800 м³/ч, наружного блока - 3800 м³/ч. Для работы с воздуховодами предусмотрен диапазон статического давления: ESP 0 - 160 Па при номинале 37 Па.
Электропитание - 380 - 415 В, 50 Гц, 3 фазы. Хладагент - R410A, заводская заправка 2,85 кг, дозаправка при длине трубопровода более 5 м - 30 г/м. Рабочий диапазон наружных температур: при охлаждении -25(-40*)...+43 °C, при нагреве -7...+24 °C. Высота подъема встроенной дренажной помпы - 750 мм, отвод дренажа - 25 мм.
Ключевые особенности MDTI-36HWN1/MDOU-36HN1-L
- Модельная пара: MDTI-36HWN1 (внутренний блок) и MDOU-36HN1-L (наружный блок).
- Мощность: 10,55 кВт (охлаждение) и 11,72 кВт (нагрев).
- Производительность по воздуху: 1150 - 1800 м³/ч (внутренний блок), 3800 м³/ч (наружный блок).
- Статическое давление: ESP номинал 37 Па, диапазон 0 - 160 Па.
- Шум: 38 / 40,5 / 47 дБ(А) (внутренний блок) и 62,5 дБ(А) (наружный блок).
- Электропитание: 380 - 415 В, 50 Гц, 3 фазы.
- Хладагент и заправка: R410A, 2,85 кг; дозаправка при трассе более 5 м - 30 г/м.
- Трубопроводы и дренаж: максимальная длина труб 30 м, максимальный перепад высот 20 м; жидкостная труба 9,53 (3/8), газовая труба 19,05 (3/4); отвод дренажа 25 мм.
Технические параметры
- Компрессор: ротационный, бренд GMCC; модель ATQ420Y1TMT.
- Энергоэффективность: EER 3,01; COP 3,41.
- Потребляемая мощность: 3,51 кВт (охлаждение, номинальная) и 3,44 кВт (нагрев, номинальная); максимальная потребляемая - 4,25 кВт.
- Токи: 5,9 А (охлаждение, номинальный), 5,7 А (нагрев, номинальный), 7,0 А (максимальный), 36,0 А (пусковой).
- Параметры воздуха: уровень шума внутреннего блока 38 / 40,5 / 47 дБ(А), наружного блока 62,5 дБ(А).
Логистические параметры
- Габариты в упаковке: внутренний блок 1305 x 305 x 805 мм; наружный блок 1090 x 875 x 500 мм.
- Масса: внутренний блок 32,2 кг (нетто) / 39,4 кг (брутто); наружный блок 74,4 кг (нетто) / 78,9 кг (брутто).
Применение
Канальная On/Off сплит-система MDV MDTI-36HWN1/MDOU-36HN1-L предназначена для поддержания заданной температуры и организации воздушного потока через воздуховоды. Это актуально для помещений, где предпочтителен скрытый монтаж канального внутреннего блока и требуется распределение воздуха по зонам.
Модель рассчитана на работу в климатических условиях, соответствующих температурным ограничениям по наружному воздуху. За счет диапазона статического давления и регулируемого расхода обеспечивается подбор параметров под конкретную схему воздуховодов.
Технические характеристики MDTI-36HWN1/MDOU-36HN1-L
Воздушный поток и шум
- Уровень шума внутреннего блока
- 38 / 40,5 / 47 дБ(А)
- Уровень шума наружного блока
- 62,5 дБ(А)
Дренаж и конденсат
- Высота подъема встроенной дренажной помпы
- 750 мм
- Наружный диаметр отвода дренажа
- 25 мм
Идентификаторы и исполнение
- Модель внутреннего блока
- MDTI-36HWN1
- Модель наружного блока
- MDOU-36HN1-L
Монтажные электрические параметры
- Сечение кабеля питания
- 5 x 4,0 мм²
- Сечение межблочного кабеля
- 6 x 1,5 мм²
Питание и электрические параметры
- Максимальная потребляемая мощность
- 4,25 кВт
- Максимальный потребляемый ток
- 7,0 А
- Номинальная потребляемая мощность (нагрев)
- 3,44 кВт
- Номинальная потребляемая мощность (охлаждение)
- 3,51 кВт
- Номинальный потребляемый ток (нагрев)
- 5,7 А
- Номинальный потребляемый ток (охлаждение)
- 5,9 А
- Питание
- 380 - 415 В / 50 Гц / 3 фазы
- Пусковой ток
- 36,0 А
Размеры и масса
- Габариты внутреннего блока в упаковке (Ш x В x Г)
- 1305 x 305 x 805 мм
- Габариты наружного блока в упаковке (Ш x В x Г)
- 1090 x 875 x 500 мм
- Масса внутреннего блока (нетто / брутто)
- 32,2 / 39,4 кг
- Масса наружного блока (нетто / брутто)
- 74,4 / 78,9 кг
- Размер внутреннего блока (Ш x В x Г)
- 1100 x 249 x 774 мм
- Размер наружного блока (Ш x В x Г)
- 946 x 810 x 410 мм
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 19,05 (3/4) мм (дюйм)
- Диаметр жидкостной трубы
- 9,53 (3/8) мм (дюйм)
- Максимальная длина трассы
- 30 м
- Максимальный перепад высот
- 20 м
- Рабочий диапазон наружных температур (нагрев)
- -7...+24 °C
- Рабочий диапазон наружных температур (охлаждение)
- -25(-40*)...+43 °C
Управление и компрессор
- Бренд компрессора
- GMCC
- Модель компрессора
- ATQ420Y1TMT
- Тип компрессора
- Ротационный
Условия эксплуатации и монтажные ограничения
- Подключение электропитания
- Наружный блок
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 11,72 кВт
- Холодопроизводительность
- 10,55 кВт
Хладагент и заправка
- Дозаправка хладагента (при длине трубопровода более 5 м)
- 30 г/м
- Заводская заправка
- 2,85 кг
- Тип хладагента
- R410A
Энергоэффективность
- COP
- 3,41
- EER
- 3,01
Характеристики
- ESP (статическое давление, диапазон)
- 0 - 160 Па
- ESP (статическое давление, номинал)
- 37 Па
- Расход воздуха внутреннего блока
- 1150 - 1800 м³/ч
- Расход воздуха наружного блока
- 3800 м³/ч
