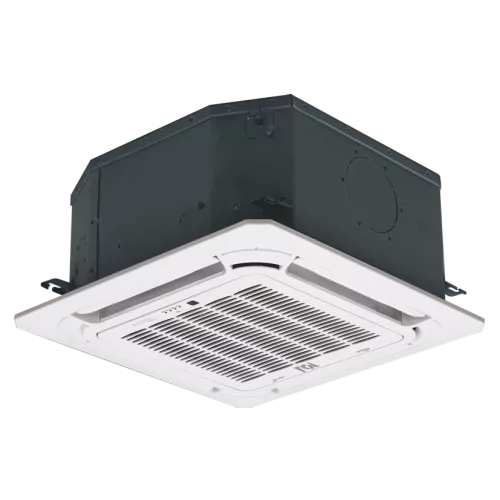

MDV MDKD-V500 кассетный двухтрубный фанкойл DC (МДВ)

Основная информация о кассетном двухтрубном фанкойле MDV MDKD-V500 DC (четырёхпоточный компактный)

Кассетный двухтрубный фанкойл MDV серии MDKD-V500 предназначен для создания комфортного микроклимата в помещениях с организацией потолочной подачи воздуха через кассетную панель. Модель относится к решениям с DC-мотором вентилятора, благодаря чему обеспечивается работа с заданными скоростями и стабильное распределение потока по нескольким направлениям.

Фанкойл рассчитан на работу в двухтрубной схеме, когда теплообменник используется в режимах охлаждения и обогрева в соответствии с подводом теплоносителя. Производительность модели по холоду составляет 4,2/3,48/3,01 кВт (выс./ср./низк.), по теплу — 4,95/3,99/3,26 кВт (выс./ср./низк.). Расход воздуха при работе на разных скоростях — 781/611/494 м³/ч, а расход теплоносителя в режиме охлаждения — 0,75 м³/ч.

Номинальное электропитание — 220-240 В, 50 Гц, 1 фаза. Потребляемая мощность (охлаждение) достигает 43/28/21 Вт в зависимости от выбранной скорости вентилятора. Для акустического комфорта предусмотрены значения уровня шума 43/38/32 дБ(А). Трубопроводы теплоносителя подключаются по диаметру 3/4 ВР, а дренажный отвод рассчитан на 25 мм.

Ключевые особенности MDKD-V500

• DC-мотор вентилятора: тип мотора — DC.
• Двухтрубная схема: охлаждение и обогрев выполняются через один теплообменник в соответствующих режимах.
• Четырёхпоточное кассетное распределение: подача воздуха через четыре направления обеспечивает распределение воздушного потока в помещении.
• Производительность по холоду/теплу: холодопроизводительность 4,2/3,48/3,01 кВт; теплопроизводительность 4,95/3,99/3,26 кВт.
• Расход воздуха по скоростям: 781/611/494 м³/ч и потребляемая мощность 43/28/21 Вт (охлаждение).
• Уровень шума: 43/38/32 дБ(А) (выс./ср./низк.).
• Подключение по трубам 3/4 ВР: вход и выход — 3/4 ВР, дренаж — 25 мм.

Технические параметры

• Холодопроизводительность: 4,2/3,48/3,01 кВт (выс./ср./низк.).
• Теплопроизводительность: 4,95/3,99/3,26 кВт (выс./ср./низк.).
• Расход воздуха: 781/611/494 м³/ч.
• Расход теплоносителя (охлаждение): 0,75 м³/ч.
• Падение давления воды в теплообменнике (охлаждение): 12,32 кПа.
• Уровень шума: 43/38/32 дБ(А).

Эксплуатационные параметры

• Питание: 220-240 В, 50 Гц, 1 фаза.
• Номинальная потребляемая мощность (охлаждение): 43/28/21 Вт (выс./ср./низк.).

Логистические параметры

• Вес внутреннего блока: 16,5 кг (нетто), 22,5 кг (брутто).
• Вес панели: 2,5 кг (нетто), 4,5 кг (брутто).

Упаковка и маркировка

• Габариты внутреннего блока в упаковке: 670 × 290 × 670 мм.
• Габариты панели в упаковке: 715 × 123 × 175 мм.

Монтаж и подключение

• Диаметр трубопроводов: вход и выход — 3/4 ВР.
• Диаметр отвода дренажа: 25 мм.

Совместимость

Фанкойл MDV MDKD-V500 применяется в составе систем кондиционирования с двухтрубной схемой теплоносителя и подключением к трубопроводам 3/4 ВР.

Применение

Модель MDKD-V500 используется для охлаждения и обогрева помещений с потолочной установкой кассетного внутреннего блока. Фанкойл подходит для объектов, где требуется равномерное распределение воздуха по нескольким направлениям, а также возможность регулировать параметры работы по тепловой нагрузке.

Встроенные уровни работы по расходу воздуха 781/611/494 м³/ч и производительности 4,2/3,48/3,01 кВт (охлаждение) и 4,95/3,99/3,26 кВт (обогрев) позволяют подобрать режим под текущие условия. При этом уровень шума 43/38/32 дБ(А) помогает поддерживать комфортный акустический фон при снижении скорости.
