Артикул: MDCA4-12HRN1 / MDOU-12HN1-L
В наличии

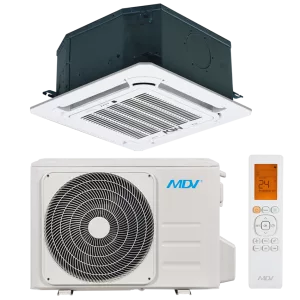

MDV MDCA4-12HRN1 / MDOU-12HN1-L кассетная On/Off сплит-система (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка

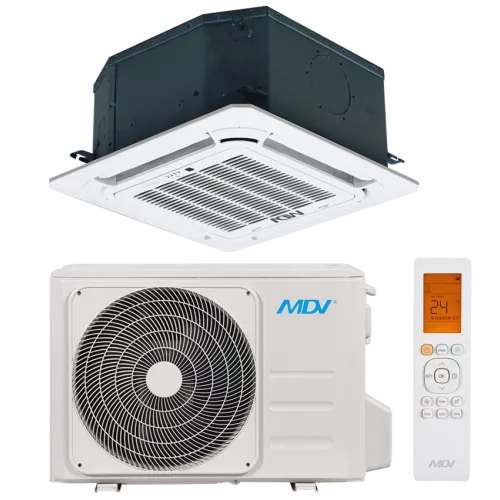

Основная информация о компактной кассетной On/Off сплит-системе MDV MDCA4-12HRN1 / MDOU-12HN1-L
Компактная кассетная On/Off сплит-система MDV MDCA4-12HRN1 / MDOU-12HN1-L предназначена для кондиционирования помещений за счет распределения воздуха через потолочную кассету. Модель относится к связке внутреннего блока MDCA4-12HRN1 и наружного блока MDOU-12HN1-L и рассчитана на выполнение режимов охлаждения и нагрева в однотипном рабочем контуре.
Внутренний блок комплектуется декоративной панелью T-MBQ4-03E, обеспечивающей аккуратное встраивание в подвесной потолок. Управление компрессором выполнено по принципу on-off, а охлаждение и нагрев реализуются с использованием хладагента R410A и заводской заправки 1,0 кг. Для эффективного обмена теплом предусмотрены параметры по воздухообмену: расход воздуха внутреннего блока составляет 413 - 607 м³/ч.
Электропитание внутреннего блока: 220 - 240 В, 50 Гц, 1 фаза. Эксплуатация возможна при наружных температурах до -25...+43 °C в режиме охлаждения и до -7...+24 °C в режиме нагрева. Для монтажа предусмотрены ограничения по трассе: максимальная длина труб до 15 м и максимальный перепад высот до 8 м. Уровень шума внутреннего блока — минимум 35 дБ(А), наружного блока — 56 дБ(А).
Ключевые особенности MDCA4-12HRN1 / MDOU-12HN1-L
- Кассетный формат и установка в подвесной потолок: внутренний блок работает в потолочном кассетном исполнении с панелью T-MBQ4-03E.
- On/Off управление компрессором: компрессор управляется в режиме on-off.
- Хладагент R410A и заводская заправка: используется R410A, заправка хладагента 1,0 кг.
- Производительность по охлаждению и нагреву: холодопроизводительность 3,52 кВт, теплопроизводительность 3,81 кВт.
- Энергоэффективность: EER 3,21 и COP 3,01.
- Параметры по электропитанию: 220 - 240 В, 50 Гц, 1 фаза; номинальная потребляемая мощность 1,10 кВт (охлаждение) и 1,25 кВт (нагрев).
- Тепловая и холодовая эксплуатация: диапазоны наружных температур -25...+43 °C (охлаждение) и -7...+24 °C (нагрев).
- Транспортировка и монтажные размеры: габариты внутреннего блока 570×260×570 мм, наружного блока 770×555×300 мм; размеры панелей и блоков в упаковке рассчитаны отдельно.
- Допуски по трассе: максимальная длина труб 15 м, максимальный перепад высот 8 м.
Технические параметры
- Модель внутреннего блока: MDCA4-12HRN1.

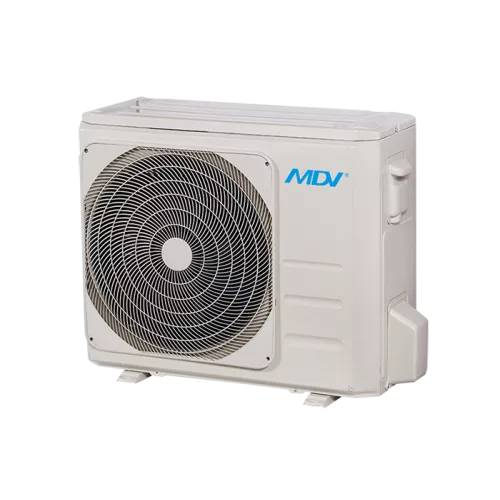

- Модель наружного блока: MDOU-12HN1-L.
- Панель: T-MBQ4-03E.
- Модель компрессора и тип: ASM140V1VFT, ротационный компрессор.
- Производительность: номинальная холодопроизводительность 3,52 кВт; номинальная теплопроизводительность 3,81 кВт.
- Потребляемая мощность и ток: 1,10 кВт и ток охлаждения 4,8 А; 1,25 кВт и ток нагрева 5,3 А; максимальная потребляемая мощность 1,65 кВт; максимальный ток 8,0 А.
- Пусковой ток: 25,0 А.
- Расход воздуха внутреннего блока: 413 - 607 м³/ч.
- Шум: минимум 35 дБ(А) для внутреннего блока и 56 дБ(А) для наружного блока.
- Подключение электропитания: внутренний блок.
- Межблочный кабель: 6*2,5 + 2*0,5 мм².
Логистические параметры
- Размер внутреннего блока: 570×260×570 мм.
- Размер панели: 647×50×647 мм.
- Размер наружного блока: 770×555×300 мм.
- Размеры в упаковке: внутренний блок 655×290×655 мм, панель 715×123×715 мм, наружный блок 900×585×345 мм.
- Вес: внутренний блок 14,5 / 17,5 кг (нетто/брутто), панель 2,5 / 4,5 кг (нетто/брутто), наружный блок 32 / 34,5 кг (нетто/брутто).
- Диаметр труб: жидкостная труба 6,35 (1/4"), газовая труба 12,7 (1/2").
- Дренаж: наружный диаметр отвода дренажа 25 мм.
Эксплуатационные параметры
- Температуры наружного воздуха: -25...+43 °C (охлаждение), -7...+24 °C (нагрев).
- Диапазон по расходу воздуха: 413 - 607 м³/ч.
- Электропитание: 220 - 240 В, 50 Гц, 1 фаза.
Монтаж и подключение
- Трасса: максимальная длина труб до 15 м, максимальный перепад высот до 8 м.
- Подключение электропитания: выполнено для внутреннего блока.
- Трубопроводы: диаметр жидкостной трубы 6,35 (1/4") и диаметр газовой трубы 12,7 (1/2").
- Отвод дренажа: наружный диаметр отвода дренажа 25 мм.
Применение
Компактная кассетная On/Off сплит-система MDV MDCA4-12HRN1 / MDOU-12HN1-L применяется для поддержания комфортной температуры в коммерческих и полупромышленных помещениях, где требуется аккуратная врезка кондиционирующего оборудования в подвесной потолок. Потолочная кассета обеспечивает распределение воздушного потока в рабочей зоне и подходит для кондиционирования помещений в режимах охлаждения и нагрева.
Модель востребована при организации климат-контроля в офисах, торговых залах, приемных, переговорных и иных помещениях с ограничениями по размещению наружного блока и необходимостью скрытого исполнения внутреннего модуля. Диапазоны рабочих наружных температур позволяют использовать систему в широком климатическом интервале, а характеристики по трассе помогают планировать магистраль при монтаже.
Технические характеристики MDCA4-12HRN1 / MDOU-12HN1-L
Воздушный поток и шум
- Уровень шума внутреннего блока (минимальный)
- 35 дБ(А)
- Уровень шума наружного блока
- 56 дБ(А)
Дренаж и конденсат
- Диаметр отвода дренажа
- 25 мм
Идентификаторы и исполнение
- Модель внутреннего блока
- MDCA4-12HRN1
- Модель наружного блока
- MDOU-12HN1-L
- Панель
- T-MBQ4-03E
Монтажные электрические параметры
- Максимальный ток
- 8,0 А
- Межблочный кабель
- 6*2,5 + 2*0,5 мм²
- Пусковой ток
- 25,0 А
- Ток (нагрев)
- 5,3 А
- Ток (охлаждение)
- 3,21
Питание и электрические параметры
- Потребляемая мощность (нагрев)
- 1,25 кВт
- Потребляемая мощность (охлаждение)
- 1,10 кВт
- Электропитание внутреннего блока
- 220 - 240 В, 50 Гц, 1 фаза
Размеры и масса
- Вес внутреннего блока (нетто/брутто)
- 14,5 / 17,5 кг
- Вес наружного блока (нетто/брутто)
- 32 / 34,5 кг
- Вес панели (нетто/брутто)
- 2,5 / 4,5 кг
- Размер внутреннего блока (Ш×В×Г)
- 570×260×570 мм
- Размер наружного блока (Ш×В×Г)
- 770×555×300 мм
- Размер панели (Ш×В×Г)
- 647×50×647 мм
Размеры и монтажные ограничения
- Размер внутреннего блока в упаковке (Ш×В×Г)
- 655×290×655 мм
- Размер наружного блока в упаковке (Ш×В×Г)
- 900×585×345 мм
- Размер панели в упаковке (Ш×В×Г)
- 715×123×715 мм
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 12,7 (1/2")
- Диаметр жидкостной трубы
- 6,35 (1/4")
- Максимальная длина труб
- 15 м
- Максимальный перепад высот
- 8 м
Управление и компрессор
- Бренд компрессора
- GMCC
- Модель компрессора
- ASM140V1VFT
- Тип компрессора
- Ротационный
- Тип управления компрессором
- on-off
Условия эксплуатации и монтажные ограничения
- Подключение электропитания
- внутренний блок
- Рабочий диапазон наружных температур (нагрев)
- -7...+24 °C
- Рабочий диапазон наружных температур (охлаждение)
- -25...+43 °C
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 3,81 кВт
- Холодопроизводительность
- 3,52 кВт
Хладагент и заправка
- Заводская заправка хладагента
- 1,0 кг
- Тип хладагента
- R410A
Энергоэффективность
- COP
- 3,01
Характеристики
- Максимальная потребляемая мощность
- 1,65 кВт
- Номинальный потребляемый ток (нагрев)
- 5,3 А
- Номинальный ток (охлаждение)
- 4,8 А
- Расход воздуха (мин.-макс.)
- 413 - 607 м³/ч
