Артикул: MDTA-96HWAN1 / MDOUB-96HD1N1
В наличии

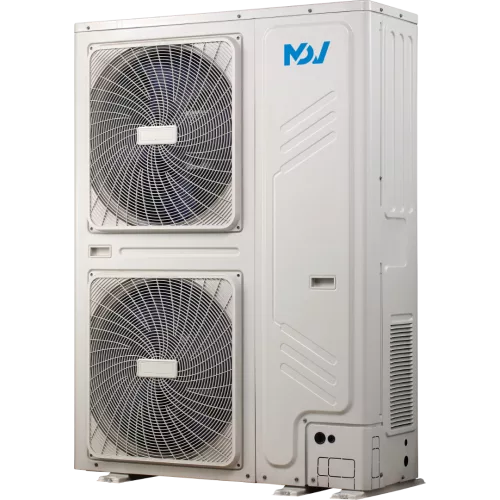

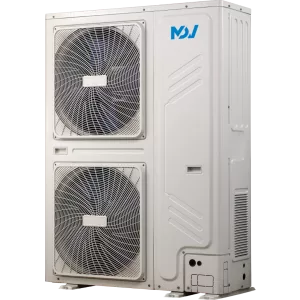

MDV MDTA-96HWAN1 / MDOUB-96HD1N1 канальная инверторная сплит-система большой мощности (МДВ)
1 294 000 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о канальной инверторной сплит-системе большой мощности MDV MDTA-96HWAN1 / MDOUB-96HD1N1
Канальная инверторная сплит-система большой мощности MDV (комплект внутреннего блока MDTA-96HWAN1 и наружного блока MDOUB-96HD1N1) предназначена для охлаждения и обогрева помещений с высокими требованиями к производительности и организации воздухораспределения через воздуховоды.
Модель относится к решениям инверторного типа с управлением компрессором DC-inverter. Номинальная холодопроизводительность составляет 26,00 кВт, теплопроизводительность - 30,00 кВт. Для охлаждения и нагрева указаны энергоэффективности EER 2,30 и COP 3,00. Номинальные потребляемые мощности: 11,30 кВт (охлаждение) и 10,00 кВт (нагрев). Номинальные токи составляют 20,5 А (охлаждение) и 18,0 А (нагрев), а максимальные значения - 29,0 А и 14,00 кВт. Уровень шума внутреннего блока - 55 дБ(А) (минимальный), наружного блока - 60 дБ(А).
В конструкции установлен ротационный компрессор GMCC модели ATQ580D66UNT. Хладагент - R410A, заводская заправка - 6 кг. Для прокладки трассы предусмотрены рекомендованные диаметры: жидкостная труба 9,53 (3/8), газовая труба - значение зависит от длины (при 30 м: 22,2 (7/8), при диапазоне 30-50 м: 25,4 (1)). Максимальная длина труб - 50 м, максимальный перепад высот: когда наружный блок выше - 30 м, когда ниже - 20 м.
Рабочие температуры наружного воздуха: при охлаждении +10...+55 °C, при нагреве -15...+27 °C. Для внутреннего блока предусмотрен расход воздуха 4400 м³/ч и статическое давление ESP: номинал 100 Па, диапазон 50 - 150 Па. Электропитание внутреннего/наружного блока организовано с подключением к наружному блоку. Межблочный кабель: 3*2.5 + 3*0.75 в экране. Габариты: внутренний блок 1366×450×722 мм, наружный блок 1120×1558×400 мм; массы - 85 / 94 кг и 142 / 164 кг соответственно.
Ключевые особенности MDTA-96HWAN1 / MDOUB-96HD1N1
- Большая производительность: холодопроизводительность 26,00 кВт, теплопроизводительность 30,00 кВт.
- Инверторное управление компрессором: тип управления DC-inverter.
- Энергоэффективность: EER 2,30, COP 3,00.
- Компрессор: ротационный компрессор GMCC модели ATQ580D66UNT.
- Хладагент и заправка: R410A, заводская заправка 6 кг.
- Воздухообмен и аэродинамика: расход воздуха 4400 м³/ч, ESP номинал 100 Па, диапазон 50 - 150 Па.
- Температурные условия: охлаждение +10...+55 °C, нагрев -15...+27 °C.
- Трасса и монтаж по высоте: максимальная длина труб 50 м; перепад высот до 30 м (наружный блок выше) и до 20 м (наружный блок ниже).
Технические параметры
Параметры энергопотребления и токов включают номинальные значения для охлаждения и нагрева, а также максимальные режимы работы: максимальная потребляемая мощность 14,00 кВт, максимальный потребляемый ток 29,0 А. Для монтажа межблочных соединений используется кабель 3*2.5 + 3*0.75 в экране, подключение электропитания предусмотрено от наружного блока.
Для организации отвода конденсата указан наружный диаметр отвода дренажа - 41 мм. Характеристика статического давления (ESP) представлена как номинал 100 Па и диапазон 50 - 150 Па, что учитывается при подборе и расчете воздуховодов.
Логистические параметры
Размер внутреннего блока в упаковке составляет 1555×500×875 мм, масса внутреннего блока (нетто/брутто) - 85 / 94 кг. Размер наружного блока в упаковке - 1270×1720×565 мм, масса наружного блока (нетто/брутто) - 142 / 164 кг.
Применение
Канальная инверторная сплит-система большой мощности MDV MDTA-96HWAN1 / MDOUB-96HD1N1 применяется для построения систем кондиционирования, где требуется подача воздуха через воздуховоды и высокая тепловая мощность в режимах охлаждения и нагрева. Модель подходит для объектов с расчетными параметрами по статическому давлению и расходу воздуха, а также для эксплуатации при широком диапазоне наружных температур.
Монтаж внутреннего блока и наружного блока выполняется с учетом трассировки по максимальной длине труб 50 м и перепаду высот до 30 м (наружный блок выше) либо до 20 м (наружный блок ниже).
Технические характеристики MDTA-96HWAN1 / MDOUB-96HD1N1
Воздушный поток и шум
- ESP диапазон
- 50 - 150 Па
- ESP номинал
- 100 Па
- Расход воздуха
- 4400 м³/ч
- Уровень шума внутреннего блока (минимальный)
- 55 дБ(А)
- Уровень шума наружного блока
- 60 дБ(А)
Идентификаторы и исполнение
- Модель внутреннего блока
- MDTA-96HWAN1
- Модель наружного блока
- MDOUB-96HD1N1
Монтажные электрические параметры
- Максимальный потребляемый ток
- 29,0 А
- Межблочный кабель
- 3*2.5 + 3*0.75 в экране
- Номинальный ток (нагрев)
- 18,0 А
- Номинальный ток (охлаждение)
- 20,5 А
Питание и электрические параметры
- Максимальная потребляемая мощность
- 14,00 кВт
- Потребляемая мощность (нагрев)
- 10,00 кВт
- Потребляемая мощность (охлаждение)
- 11,30 кВт
- Электропитание внутреннего блока
- 220-240 В, 50 Гц, 1 ф
Размеры и масса
- Вес внутреннего блока (нетто/брутто)
- 85 / 94 кг
- Вес наружного блока (нетто/брутто)
- 142 / 164 кг
- Габариты внутреннего блока (Ш×В×Г)
- 1366×450×722 мм
- Габариты внутреннего блока в упаковке (Ш×В×Г)
- 1555×500×875 мм
- Габариты наружного блока (Ш×В×Г)
- 1120×1558×400 мм
- Габариты наружного блока в упаковке (Ш×В×Г)
- 1270×1720×565 мм
Трасса и монтажные ограничения
- Диаметр газовой трубы (в зависимости от длины трассы)
- 30 м: 22,2 (7/8); 30 - 50 м: 25,4 (1)
- Диаметр жидкостной трубы
- 9,53 (3/8)
- Диаметр отвода дренажа
- 41 мм
- Максимальная длина трубопровода
- 50 м
- Максимальный перепад высот (наружный блок выше)
- 30 м
- Максимальный перепад высот (наружный блок ниже)
- 20 м
Управление и компрессор
- Бренд компрессора
- GMCC
- Модель компрессора
- ATQ580D66UNT
- Тип компрессора
- Ротационный
- Тип управления компрессором
- DC-inverter
Условия эксплуатации и монтажные ограничения
- Подключение электропитания
- наружный блок
Характеристики охлаждения и нагрева
- Диапазон наружных температур (нагрев)
- -15...+27 °C
- Диапазон наружных температур (охлаждение)
- +10...+55 °C
- Теплопроизводительность
- 30,00 кВт
- Холодопроизводительность
- 26,00 кВт
Хладагент и заправка
- Заводская заправка
- 6 кг
- Тип хладагента
- R410A
Энергоэффективность
- COP
- 3,00
- EER
- 2,30
