MDV MDVS-HWE470H чиллер Aqua Trend (МДВ)

Основная информация о чиллере MDV Aqua Trend MDVS-HWE470H

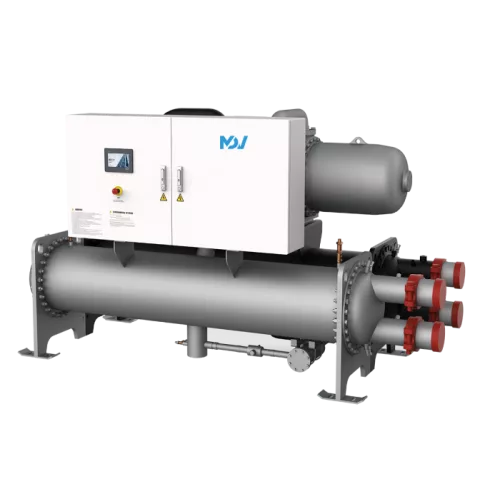

Моноблочный водоохлаждаемый чиллер MDV Aqua Trend (модель MDVS-HWE470H) предназначен для получения холодной воды и организации систем охлаждения технологических процессов. Оборудование выполнено в моноблочном корпусе и рассчитано на работу с водяным контуром через гидравлические элементы испарителя и конденсатора. Модель относится к классу водоохлаждаемых чиллеров с винтовой компрессорной частью и регулируемой холодопроизводительностью.

Холодопроизводительность составляет 1519,00 кВт. Номинальная потребляемая мощность (охлаждение) – 273,10 кВт, коэффициент энергоэффективности EER – 5,56. Электропитание: 380 ~ 415 В, 50 Гц, 3 фазы. Пусковой ток – 1085,0 А. Производительность регулируется плавно, что позволяет поддерживать требуемую нагрузку в системе.

В холодильном контуре используется хладагент R134a, предусмотрена заводская заправка 370 кг. Гидравлическая часть сформирована на базе затопленного испарителя: сопротивление испарителя – 46,8 кПа, расход воды через испаритель – 234,9 м³/ч. Диаметр труб испарителя – DN200. Конденсатор кожухотрубного типа имеет расход воды 296,2 м³/ч и диаметр труб DN200, при этом сопротивление конденсатора – 90,9 кПа.

По конструкции предусмотрено 2 компрессора. Габариты (Ш × В × Г) – 5196 × 2403 × 1760 мм. Масса: 6737 кг (нетто/брутто), операционный вес – 7327 кг.

Ключевые особенности MDVS-HWE470H

• Моноблочное исполнение: чиллер MDVS-HWE470H выполнен как моноблок.
• Холодопроизводительность 1519 кВт: обеспечивает высокую тепловую мощность для систем охлаждения.
• Плавная регулировка: регулирование производительности осуществляется плавно.
• Система на 2 компрессорах: установлено 2 компрессора.
• Хладагент R134a: заводская заправка 370 кг.
• Контур с затопленным испарителем: тип испарителя – затопленный.
• Кожухотрубный конденсатор: сопротивление конденсатора – 90,9 кПа, расход воды – 296,2 м³/ч.
• Электропитание 380-415 В: 380 ~ 415 В, 50 Гц, 3 фазы.

Технические параметры

• Холодопроизводительность: 1519,00 кВт.
• Номинальная потребляемая мощность (охлаждение): 273,10 кВт.
• Коэффициент энергоэффективности (EER): 5,56.
• Пусковой ток: 1085,0 А.
• Компрессоры: 2 шт.
• Регулировка производительности: плавное регулирование.

Гидравлические параметры

• Испаритель (затопленный): сопротивление 46,8 кПа, расход воды 234,9 м³/ч, диаметр труб DN200.
• Конденсатор (кожухотрубный): сопротивление 90,9 кПа, расход воды 296,2 м³/ч, диаметр труб DN200.

Условия эксплуатации и монтажные ограничения

Оборудование рассчитано для установки в составе водоохлаждающих систем, где требуется отведение тепла через водяной контур с заданными гидравлическими параметрами испарителя и конденсатора. При проектировании системы учитывают электрические параметры и габариты корпуса, а также требуемые расходы воды и сопротивления по гидравлическим участкам.

Логистические параметры

• Масса: 6737 кг (нетто/брутто), операционный вес – 7327 кг.
• Габариты: 5196 × 2403 × 1760 мм.

Применение

MDV Aqua Trend MDVS-HWE470H применяется для охлаждения технологических потоков и поддержания заданных температур в системах, где требуется стабильная выработка холодной воды. Типовые задачи включают инженерные системы производственных площадок, охлаждение оборудования и технологических участков, где важны заданные расход воды и гидравлические сопротивления испарителя и конденсатора.

Плавная регулировка производительности и работа с водяным контуром позволяют согласовывать холодопроизводительность с текущей тепловой нагрузкой потребителей в составе централизованных систем охлаждения.
