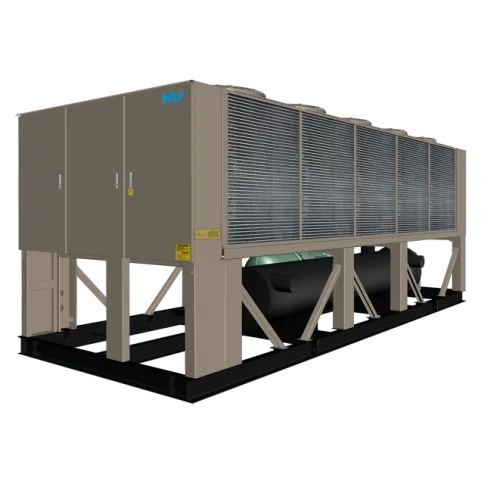

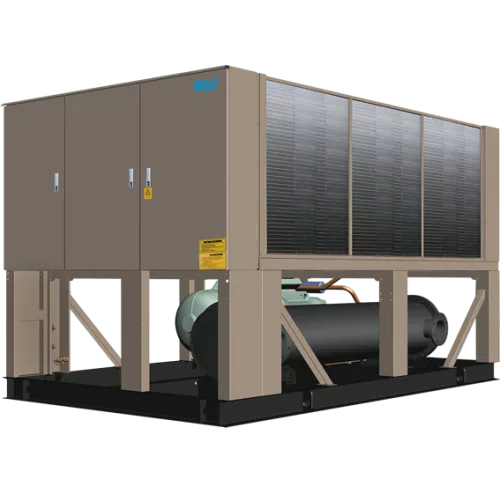

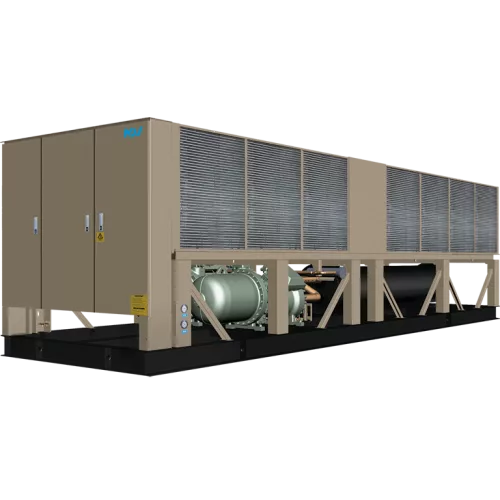

MDV LSBLGW500/C (T3) модульный чиллер Air Screw (T3) (МДВ)

Основная информация о модульном чиллере MDV LSBLGW500/C (T3) Air Screw (T3)

Модульный чиллер MDV LSBLGW500/C (T3) серии Air Screw (T3) предназначен для производства холодной воды в системах промышленного и коммерческого кондиционирования. Модель рассчитана на охлаждение и работает в составе воздухоохлаждаемых холодильных систем, где требуется стабильное обеспечение теплоносителя в заданном температурном режиме.

Установка выполнена на базе винтовых компрессоров. Регулировка холодопроизводительности предусмотрена диапазоном 25-50-75-100 %, при этом возможна плавная регулировка в интервале 50 - 100 %. Модель использует хладагент R134a и поставляется с заводской заправкой 98 кг, что упрощает ввод в эксплуатацию в рамках проектного монтажа.

Чиллер рассчитан на работу при питании 380-415 В, 50 Гц, 3 фазы. Диапазон наружных температур при охлаждении составляет +15...+52 °C, а пределы регулировки температуры теплоносителя в режиме охлаждения находятся в пределах +5 °C ~ +15 °C. Для передачи тепла используется кожухотрубный испаритель, а тип присоединения — Victaulic. По гидравлическим параметрам указаны сопротивления и расходы воды для испарителя и контура, а расход воздуха составляет 23000*8 м³/ч.

Ключевые особенности LSBLGW500/C (T3)

• Холодопроизводительность: 500,00 кВт.
• Компрессорная часть: винтовой компрессор, 1 шт.
• Регулировка производительности: 25-50-75-100 % (опционально плавная 50 - 100).
• Охлаждение и температурные режимы: наружная температура +15...+52 °C; температура теплоносителя +5 °C ~ +15 °C.
• Хладагент и заправка: R134a, заводская заправка 98 кг.
• Испаритель: кожухотрубный; сопротивление 54.3 кПа; расход воды 86 м³/ч; диаметр труб 125 мм.
• Электропитание и токи: 380-415/50/3; номинальная потребляемая мощность 155,00 кВт; максимальная потребляемая мощность 159,00 кВт; максимальный потребляемый ток 282,5 А; пусковой ток 384,4 А.
• Воздушный поток и шум: количество вентиляторов 8; расход воздуха 23000*8 м³/ч; уровень шума 83.7 дБ(A).
• Гидравлика и подключение: сопротивление 44.8 кПа; расход воды 77.9 м³/ч; тип присоединения Victaulic; диаметр труб теплоносителя 125 мм.
• Энергоэффективность: EER 3,23; IPLV 4,25.

Технические параметры

Производительность указана для условий: охлаждение с температурой выходящей/входящей воды 7/12 °C и температурой наружного воздуха 35 °C (СТ).

Энергетические показатели включают EER 3,23 и IPLV 4,25. Для питания предусмотрены значения 380-415 В, 50 Гц, 3 фазы. Максимальная потребляемая мощность составляет 159,00 кВт, а максимальный потребляемый ток — 282,5 А.

Эксплуатационные параметры

Чиллер предназначен для работы в режиме охлаждения. Допустимый диапазон наружных температур при охлаждении составляет +15...+52 °C, а пределы регулировки температуры теплоносителя — +5 °C ~ +15 °C. Температурные ограничения задают условия проектирования и выбора режима работы в системе.

Логистические параметры

Габариты чиллера (Ш×В×Г) — 4865×2400×2280 мм. Масса: 4580 кг. Для транспортировки и размещения в машинном отделении рекомендуется учитывать фактические размеры и массу оборудования.

Применение

Модульный чиллер MDV LSBLGW500/C (T3) серии Air Screw (T3) применяется в системах водяного охлаждения, где требуется централизованное обеспечение холодной воды для поддержания заданных температур в технологических и климатических контурах. Оборудование подходит для объектов с инженерными системами, где важны контролируемые гидравлические параметры, стабильная работа в диапазоне наружных температур и возможность регулировки холодопроизводительности.

Модель используется в составе комплексов кондиционирования и чиллерных установок для охлаждения теплоносителя в магистралях с заданными параметрами расхода и температуры, а также для обеспечения работы потребителей, подключенных к водяному контуру.
