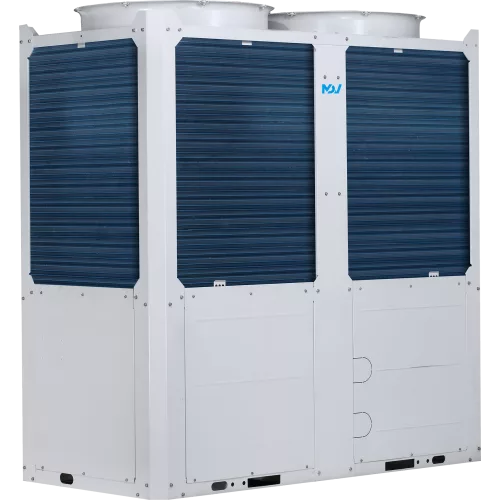

MDV MDVM-V140MD2BR8-A модульный чиллер Aqua Thermal со встроенным гидромодулем (МДВ)

Основная информация о модульном чиллере MDV Aqua Thermal со встроенным гидромодулем MDVM-V140MD2BR8-A

Модульный чиллер MDV серия Aqua Thermal со встроенным гидромодулем MDVM-V140MD2BR8-A предназначен для промышленного и коммерческого кондиционирования с обеспечением холодоснабжения и нагрева теплоносителя. Модель работает в режиме охлаждения и нагрева, рассчитана на подключение к водяному контуру и поддерживает регулирование температурного режима по выходу воды.

Холодопроизводительность составляет 130,00 кВт, теплопроизводительность - 139,00 кВт. Параметры энергопотребления описываются EER 2,52 и COP 3,04, что характеризует эффективность работы в охлаждении и нагреве. Встроенный гидромодуль позволяет организовать водяной контур с требуемым расходом: диапазон расхода воды составляет 15,6 - 28,5 м³/ч.

В состав системы входят 2 компрессора с инверторным постоянного тока приводом, теплообменник выполнен как пластинчатый. Устройство использует хладагент R32 и комплектуется расширительным вентилем EXV. Пульт управления поставляется в комплекте: KJRM-120H2/BMWK. Температура воды на выходе задается в диапазоне охлаждения 0 - +20 °С и в диапазоне нагрева +25 - +54 °С.

Для монтажа предусмотрены наружные условия работы: при охлаждении -10...+48 °С, при нагреве -20...+43 °С. Модель рассчитана на питание 380 - 415 В, 50 Гц, 3 фазы. Габариты чиллера: 2220 × 2300 × 1135 мм, в упаковке 2250 × 2425 × 1180 мм. Масса нетто - 746 кг, брутто - 767 кг. Электропитание гидромодуля - 380 - 415 В, 3 фазы, 50 Гц, потребляемая мощность гидромодуля - 2,2 кВт.

Ключевые особенности MDVM-V140MD2BR8-A

• Двухрежимная работа (охлаждение/нагрев): холодопроизводительность 130,00 кВт, теплопроизводительность 139,00 кВт.
• Эффективность EER и COP: EER 2,52 в охлаждении, COP 3,04 в нагреве.
• Инверторные компрессоры постоянного тока: 2 компрессора, тип компрессора - инвероторный постоянного тока.
• Теплообменник пластинчатого типа: пластинчатый теплообменник для водяного контура.
• Хладагент и расширение: R32, расширительный вентиль EXV.
• Водяной контур и расход: расход воды 22,36 м³/ч, диапазон 15,6 - 28,5 м³/ч; температура воды на выходе 0 - +20 °С (охлаждение) и +25 - +54 °С (нагрев).
• Шумовые характеристики: уровень звукового давления 74 дБ(А), уровень звуковой мощности 93 дБ.
• Диапазоны наружных температур: при охлаждении -10...+48 °С, при нагреве -20...+43 °С.
• Комплектация пультом управления: пульт KJRM-120H2/BMWK.

Технические параметры

• Питание: электропитание 380 - 415 В, 50 Гц, 3 фазы; электропитание гидромодуля 380 - 415 В, 3 фазы, 50 Гц.
• Номинальные потребляемые мощности: 51,40 кВт (охлаждение), 45,60 кВт (нагрев).
• Рабочий ток: 4,45 А.
• Расход воды: 22,36 м³/ч; диапазон 15,6 - 28,5 м³/ч.
• Температуры воды на выходе: 0 - +20 °С (охлаждение), +25 - +54 °С (нагрев).
• Наружные температуры: -10...+48 °С (охлаждение), -20...+43 °С (нагрев).
• Диаметр труб: DN65.
• Объем расширительного бака: 0,15 л.
• Заправка хладагента: 15,5 кг (11,5 + 4).

Логистические параметры

• Габариты: 2220 × 2300 × 1135 мм.
• Габариты в упаковке: 2250 × 2425 × 1180 мм.
• Масса: 746 кг (нетто), 767 кг (брутто).

Применение

Модульный чиллер MDV Aqua Thermal со встроенным гидромодулем MDVM-V140MD2BR8-A подходит для систем холодоснабжения и водяного нагрева в составе инженерных коммуникаций зданий. Его используют, когда требуется обеспечить стабильную температуру теплоносителя в контурах кондиционирования, поддержания комфортных условий и технологических нужд, где нужна управляемая подача воды в диапазонах 0 - +20 °С и +25 - +54 °С.

Модель рассчитана на работу в диапазонах наружных температур -10...+48 °С (охлаждение) и -20...+43 °С (нагрев), поэтому ее применяют на объектах с наружным размещением в климатических условиях, соответствующих указанным пределам. Пульт управления KJRM-120H2/BMWK позволяет организовать удобный контроль режимов работы в составе системы водяного охлаждения/нагрева.
