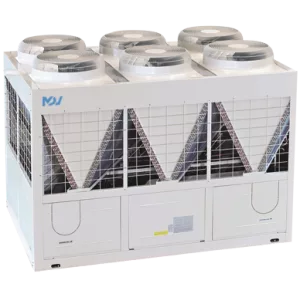

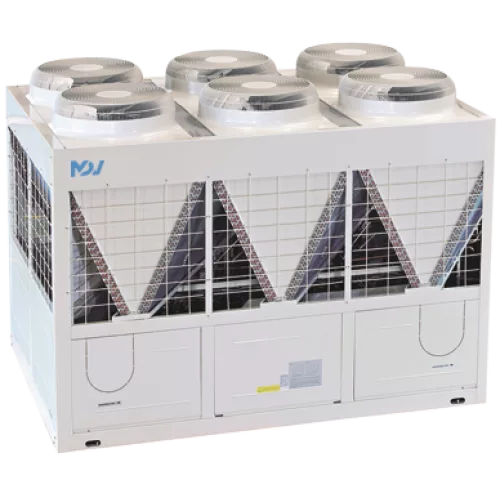

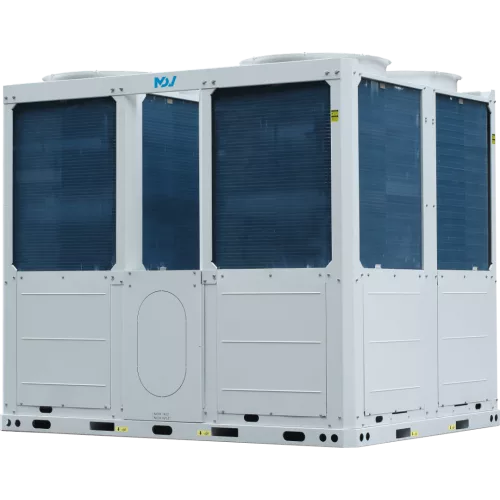

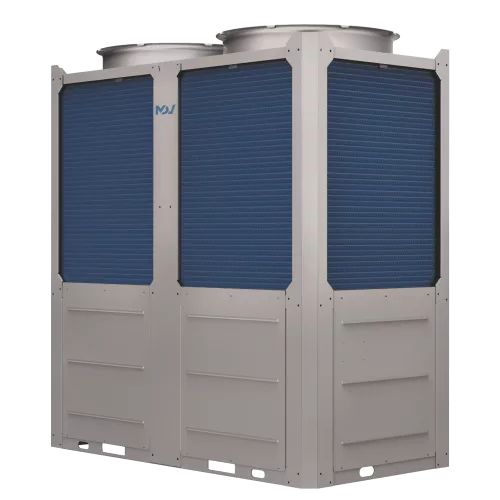

MDV MDVM-130BR1-KS модульный чиллер King Plus (МДВ)

Основная информация о модульном чиллере MDV King Plus MDVM-130BR1-KS

Модульный чиллер MDV серия King Plus MDVM-130BR1-KS предназначен для обеспечения холодоснабжения и нагрева теплоносителя в водяных системах кондиционирования и технологического поддержания температур. Модель выполнена в модульном формате, а параметры работы относятся к задачам с наружной установкой в пределах допустимых температур. Чиллер рассчитан на эксплуатацию в режимах охлаждения и нагрева с управлением температурой теплоносителя.

Холодопроизводительность составляет 130,00 кВт, теплопроизводительность - 138,00 кВт. Энергоэффективность в охлаждении характеризуется EER 3,07, в нагреве - COP 3,21. Номинальная потребляемая мощность в охлаждении - 42,30 кВт, в нагреве - 43,00 кВт. Электропитание оборудования - 380 - 415 В, 50 Гц, 3 фазы.

В компрессорной части установлены 2 компрессора спирального типа, модель компрессора CH290A4BBA. Для компрессоров указан бренд Danfoss. Система использует хладагент R410A и заводскую заправку 20 кг. Испаритель кожухотрубного типа рассчитан на водяной контур с диаметром труб 65 мм.

Гидравлические параметры испарителя включают сопротивление 40 кПа и расход воды 22,4 м³/ч. Температура теплоносителя при охлаждении регулируется в пределах 0 - 25 °С, при нагреве - 25 - 50 °С. Рабочие диапазоны наружных температур: при охлаждении -10...+52 °С, при нагреве -15...+24 °С. Уровень шума составляет 74,8 дБ(А). Дополнительно указан рекомендуемый автомат 200 А и максимальный потребляемый ток 150,0 А.

Габариты чиллера: 1120 × 2300 × 2200 мм, вес нетто - 831 кг, операционный вес - 852 кг. Эти параметры важны при проектировании размещения оборудования и подборе транспортных/монтажных решений.

Ключевые особенности MDVM-130BR1-KS

• Производительность по холоду и теплу: 130,00 кВт (охлаждение) и 138,00 кВт (нагрев).
• Энергоэффективность: EER 3,07 и COP 3,21.
• Спиральные компрессоры: 2 шт., модель CH290A4BBA, бренд Danfoss.
• Хладагент R410A: заводская заправка 20 кг.
• Испаритель кожухотрубного типа: гидравлическое сопротивление 40 кПа и расход воды 22,4 м³/ч.
• Диаметр труб: 65 мм.
• Регулирование температуры теплоносителя: охлаждение 0 - 25 °С, нагрев 25 - 50 °С.
• Наружные рабочие диапазоны: -10...+52 °С (охлаждение), -15...+24 °С (нагрев).
• Шум: уровень звукового давления 74,8 дБ(А).

Технические параметры

• Электропитание: 380 - 415 В, 50 Гц, 3 фазы.
• Номинальная потребляемая мощность: 42,30 кВт (охлаждение), 43,00 кВт (нагрев).
• Ток: максимальный потребляемый ток 150,0 А; рекомендуемый автомат 200 А.
• Характеристики испарителя: сопротивление 40 кПа; расход воды 22,4 м³/ч.
• Условия по теплоносителю: охлаждение 0 - 25 °С, нагрев 25 - 50 °С.
• Наружные условия: -10...+52 °С (охлаждение), -15...+24 °С (нагрев).
• Габариты и масса: 1120 × 2300 × 2200 мм; 831 кг (нетто), 852 кг (операционный вес).

Применение

Модульный чиллер MDV King Plus MDVM-130BR1-KS применяется для получения охлажденной воды и горячего теплоносителя в системах водяного кондиционирования и инженерных сетях объектов различного назначения. Устройство обеспечивает регулирование температуры теплоносителя в диапазоне 0 - 25 °С при охлаждении и 25 - 50 °С при нагреве, что позволяет поддерживать заданные режимы работы подключенных потребителей.

Модель используется при наружной установке в допустимых климатических пределах: -10...+52 °С при охлаждении и -15...+24 °С при нагреве. Технические характеристики по гидравлике испарителя (расход воды 22,4 м³/ч и сопротивление 40 кПа) учитывают при проектировании трубопроводов и подборе насосного оборудования.
