Артикул: MDCD-24HRFN8 / MDOUN-24HFN8 / T-MBQ4-04BD
В наличии

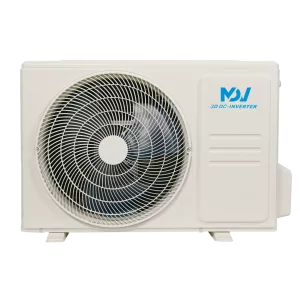

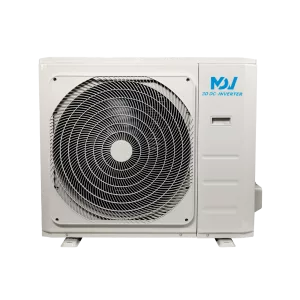

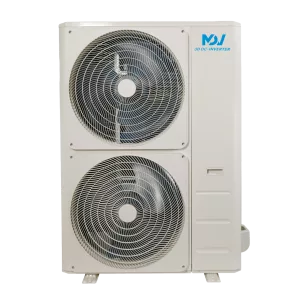

MDV MDCD-24HRFN8 / MDOUN-24HFN8 / T-MBQ4-04BD — кассетная инверторная сплит-система R32 (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о кассетной инверторной сплит-системе MDV MDCD-24HRFN8 / MDOUN-24HFN8 / T-MBQ4-04BD
Полноразмерная кассетная инверторная сплит-система MDV серия MDCD 3D-DC Inverter R32 в модельной паре MDCD-24HRFN8 (внутренний блок) и MDOUN-24HFN8 (наружный блок) предназначена для настенного и потолочного размещения в помещениях, где требуется равномерное распределение охлажденного или нагретого воздуха через кассетную панель. Панель входит в указанную компоновку: T-MBQ4-04BD.
Оборудование работает в режимах охлаждения и нагрева. Номинальная холодопроизводительность составляет 7,03 кВт (диапазон 3,30 - 7,91 кВт), а номинальная теплопроизводительность — 7,62 кВт (2,78 - 8,50 кВт). В режиме охлаждения номинальная потребляемая мощность — 2,19 кВт (0,78 - 2,75 кВт), в режиме нагрева — 1,90 кВт (0,61 - 2,30 кВт). Энергоэффективность охлаждения соответствует классу A++, а нагрева — A+. SEER указан как 6,30.
Электропитание системы — 220-240 В, 50 Гц, 1 фаза. Максимальная потребляемая мощность достигает 3,70 кВт, максимальный потребляемый ток — 19,0 А. Указанные расчетные параметры для нагрева: SCOP 4,10 (усредненный, Tbiv = -7°C). Система использует хладагент R32, заводская заправка — 1,4 кг. При длине трубопровода более 5 м предусмотрена дозаправка 24 г/м.
Ключевые особенности MDCD-24HRFN8 / MDOUN-24HFN8 / T-MBQ4-04BD
- Компоновка: внутренний блок MDCD-24HRFN8, наружный блок MDOUN-24HFN8, панель T-MBQ4-04BD.
- Номинальная холодопроизводительность: 7,03 кВт (3,30 - 7,91).
- Номинальная теплопроизводительность: 7,62 кВт (2,78 - 8,50).
- Энергоэффективность охлаждения: SEER 6,30, класс A++.
- Энергоэффективность нагрева: SCOP 4,10, класс A+.
- Компрессор: ротационный, модель KTM240D46UKT2, бренд GMCC.
- Хладагент и заправка: R32, заводская заправка 1,4 кг; дозаправка 24 г/м при длине трубопровода более 5 м.
- Уровень шума: внутренний блок 27,5 / 37 / 42,5 / 45 дБ(А), наружный блок 60 дБ(А).
- Аэродинамические параметры: расход воздуха внутреннего блока 992 - 1247 м³/ч, наружного блока 3500 м³/ч.
- Дренаж: диаметр отвода дренажа 25 мм, высота подъема помпы 1000 мм.
- Трубопроводы: жидкостная труба 9,53 мм (3/8), газовая труба 15,88 мм (5/8), максимальная длина труб 50 м, максимальный перепад высот 25 м.
- Электрические линии: кабель питания 3×2,5 мм², межблочный кабель 4×1,5 мм², питание подключается к наружному блоку.
Применение
Кассетная инверторная сплит-система MDV в конфигурации MDCD-24HRFN8 / MDOUN-24HFN8 обеспечивает охлаждение и обогрев помещений за счет распределения воздуха через кассетную панель T-MBQ4-04BD. Инверторное управление используется для поддержания заданной температуры при изменяющихся тепловых нагрузках, а параметры по производительности и энергопотреблению позволяют подобрать режим работы под условия эксплуатации.
При монтаже учитываются ограничения по длине трассы и перепаду высот: максимальная длина трубопровода 50 м, максимальный перепад высот 25 м. Для корректной работы дренажной системы предусмотрена встроенная помпа с высотой подъема 1000 мм, что важно при организации отвода конденсата из межпотолочного пространства.
Технические характеристики MDCD-24HRFN8 / MDOUN-24HFN8 / T-MBQ4-04BD
Воздушный поток и шум
- Уровень шума внутреннего блока
- 27,5 / 37 / 42,5 / 45 дБ(А)
- Уровень шума наружного блока
- 60 дБ(А)
Дренаж и конденсат
- Высота подъема дренажной помпы
- 1000 мм
- Диаметр отвода дренажа
- 25 мм
Идентификаторы и исполнение
- Модель внутреннего блока
- MDCD-24HRFN8
- Модель наружного блока
- MDOUN-24HFN8
- Панель
- T-MBQ4-04BD
Монтажные электрические параметры
- Точка подключения питания
- к наружному блоку
Назначение и классификация
- Тип системы
- Полноразмерная кассетная инверторная сплит-система
Питание и электрические параметры
- Потребляемая мощность (нагрев)
- 1,90 кВт (0,61 - 2,30)
- Потребляемая мощность (охлаждение)
- 2,19 кВт (0,78 - 2,75)
- Электропитание
- 220 - 240 В, 50 Гц, 1 фаза
Размеры и монтажные ограничения
- Максимальная длина труб
- 50 м
- Максимальный перепад высот
- 25 м
Управление и компрессор
- Бренд компрессора
- GMCC
- Тип компрессора
- Ротационный
Характеристики охлаждения и нагрева
- Расход воздуха внутреннего блока
- 992 - 1247 м³/ч
- Расход воздуха наружного блока
- 3500 м³/ч
Хладагент и заправка
- Дозаправка хладагента
- 24 г/м (при длине трубопровода более 5 м)
- Заводская заправка хладагента
- 1,4 кг
- Тип хладагента
- R32
Энергоэффективность
- SCOP (усредненный, Tbiv = -7°C)
- 4,10
- SEER
- 6,30
- Класс энергоэффективности (нагрев)
- A+
- Класс энергоэффективности (охлаждение)
- A++
Характеристики
- Диаметр газовой трубы
- 15,88 мм (5/8)
- Диаметр жидкостной трубы
- 9,53 мм (3/8)
- Кабель питания
- 3 × 2,5 мм²
- Максимальная потребляемая мощность
- 3,70 кВт
- Максимальный потребляемый ток
- 19,0 А
- Межблочный кабель
- 4 × 1,5 мм²
- Номинальный потребляемый ток (нагрев)
- 8,5 А (3,6 - 12,1)
- Номинальный потребляемый ток (охлаждение)
- 10,2 А (4,2 - 12,0)
- Теплопроизводительность
- 7,62 кВт (2,78 - 8,50)
- Холодопроизводительность
- KTM240D46UKT2
