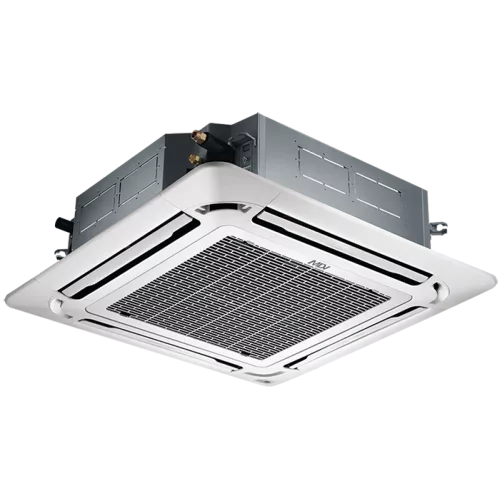

MDV MDCD-24HRN1 / MDOU-24HN1-L полноразмерная кассетная On/Off сплит-система (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о полноразмерной кассетной On/Off сплит-системе MDV MDCD-24HRN1 / MDOU-24HN1-L
Полноразмерная кассетная On/Off сплит-система MDV серии MDCD предназначена для охлаждения и обогрева помещений с установкой внутреннего блока в кассетном формате. Модельная пара включает внутренний блок MDCD-24HRN1, наружный блок MDOU-24HN1-L и кассетную панель T-MBQ-02M2. Управление компрессором выполняется по схеме on-off, что обеспечивает работу в режиме включения/отключения.
Номинальная холодопроизводительность составляет 7,03 кВт, а номинальная теплопроизводительность - 7,62 кВт. Питание внутреннего блока: 220 - 240 В, 50 Гц, 1 фаза. Параметры по энергоэффективности: EER 2,71 и COP 3,18.
Для эксплуатации предусмотрены рабочие диапазоны наружных температур: при охлаждении -25...+43 °C, при нагреве -7...+24 °C. Система использует хладагент R410A с заводской заправкой 1,80 кг. Трасса трубопроводов ограничена максимальной длиной 25 м и максимальным перепадом высот 15 м, а для межблочного подключения применяется кабель 6 x 1,5 + 2 x 0,5 мм².
Ключевые особенности MDCD-24HRN1 / MDOU-24HN1-L
- On/Off управление: on-off.
- Мощность охлаждения и нагрева: 7,03 кВт (охлаждение) и 7,62 кВт (нагрев).
- Компрессор: ротационный GMCC PA291X3CS-4MTM1.
- Потребляемая мощность: 2,60 кВт (охлаждение) и 2,40 кВт (нагрев), максимум 3,45 кВт.
- Энергоэффективность: EER 2,71 и COP 3,18.
- Хладагент и заправка: R410A, 1,80 кг.
- Рабочие температуры наружного воздуха: -25...+43 °C (охлаждение) и -7...+24 °C (нагрев).
- Шум и производительность по воздуху: 39 дБ(А) (минимальный внутреннего блока), 62 дБ(А) (наружного), расход воздуха 900 - 1200 м³/ч.
- Монтажные ограничения трассы: до 25 м по длине труб и до 15 м по перепаду высот.
Технические параметры
Номинальный холодовой режим: 7,03 кВт.
Номинальный тепловой режим: 7,62 кВт.
Номинальная потребляемая мощность: 2,60 кВт (охлаждение) и 2,40 кВт (нагрев).
Максимальная потребляемая мощность: 3,45 кВт.
Токи: 12,5 А (охлаждение) и 11,5 А (нагрев); максимальный ток 18,0 А; пусковой ток 59,0 А.
Логистические параметры
Габариты внутреннего блока: 840 x 205 x 840 мм.
Габариты панели: 950 x 55 x 950 мм.
Габариты наружного блока: 845 x 702 x 363 мм.
Габариты в упаковке: внутренний блок 900 x 217 x 900 мм, панель 1035 x 90 x 1035 мм, наружный блок 965 x 765 x 395 мм.
Масса: внутренний блок 22,1 / 25,5 кг (нетто / брутто), панель 7,0 / 10,5 кг (нетто / брутто), наружный блок 52,7 / 56,1 кг (нетто / брутто).
Монтаж и подключение
Подключение электропитания выполняется через наружный блок. Межблочный кабель: 6 x 1,5 + 2 x 0,5 мм².
Диаметр жидкостной трубы: 9,53 мм (3/8"), диаметр газовой трубы: 15,88 мм (5/8"). Наружный диаметр отвода дренажа: 32 мм.
Допустимая длина трассы: максимальная длина труб 25 м, максимальный перепад высот 15 м.
Применение
Полноразмерная кассетная сплит-система применяется для систем охлаждения и нагрева в помещениях, где требуется скрытая установка внутреннего блока в подвесном потолке. On/Off режим управления компрессором подходит для поддержания заданных температур с включением/отключением оборудования в зависимости от потребности.
Учет рабочих температур наружного воздуха до +43 °C (охлаждение) и до +24 °C (нагрев) позволяет планировать эксплуатацию в широком диапазоне климатических условий. При монтаже учитывают параметры трассы, сечение межблочного кабеля, а также диаметры трубопроводов и дренажного отвода.
Технические характеристики MDCD-24HRN1 / MDOU-24HN1-L
Воздушный поток и шум
- Расход воздуха внутреннего блока
- 900 - 1200 м³/ч
- Шум внутреннего блока
- 39 дБ(А) (минимальный)
- Шум наружного блока
- 62 дБ(А)
Дренаж и конденсат
- Диаметр отвода дренажа
- 32 мм
Идентификаторы и исполнение
- Модель внутреннего блока
- MDCD-24HRN1
- Модель наружного блока
- MDOU-24HN1-L
- Панель
- T-MBQ-02M2
Монтажные электрические параметры
- Пусковой ток
- 59,0 А
Питание и электрические параметры
- Номинальная потребляемая мощность (нагрев), кВт
- 2,40
- Номинальная потребляемая мощность (охлаждение), кВт
- 2,60
- Потребляемая мощность нагрев
- 2,40 кВт
- Потребляемая мощность охлаждение
- 2,60 кВт
Размеры и масса
- Масса внутреннего блока
- 22,1 / 25,5 кг (нетто / брутто)
- Масса наружного блока
- 52,7 / 56,1 кг (нетто / брутто)
- Масса панели
- 7,0 / 10,5 кг (нетто / брутто)
- Размер внутреннего блока
- 840 x 205 x 840 мм
- Размер наружного блока
- 845 x 702 x 363 мм
- Размер панели
- 950 x 55 x 950 мм
Размеры и монтажные ограничения
- Межблочный кабель
- 6 x 1,5 + 2 x 0,5 мм²
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 15,88 мм (5/8")
- Диаметр жидкостной трубы
- 9,53 мм (3/8")
- Максимальная длина труб
- 25 м
- Максимальный перепад высот
- 15 м
Упаковка и количество
- Размеры в упаковке: внутренний блок
- 900 x 217 x 900 мм
- Размеры в упаковке: наружный блок
- 965 x 765 x 395 мм
- Размеры в упаковке: панель
- 1035 x 90 x 1035 мм
Управление и компрессор
- Бренд компрессора
- GMCC
- Компрессор
- Ротационный GMCC PA291X3CS-4MTM1
- Модель компрессора
- PA291X3CS-4MTM1
- Тип компрессора
- Ротационный
- Тип управления компрессором
- on-off
- Управление компрессором
- on-off
Условия эксплуатации и монтажные ограничения
- Подключение электропитания
- наружный блок
- Рабочий диапазон наружных температур нагрев
- -7...+24 °C
- Рабочий диапазон наружных температур охлаждение
- -25...+43 °C
Хладагент и заправка
- Заправка хладагента
- 1,80 кг
- Хладагент
- R410A
Энергоэффективность
- COP
- 3,18
- EER
- 2,71
Характеристики
- Максимальная потребляемая мощность
- 3,45 кВт
- Максимальный ток
- 18,0 А
- Мощность нагрева
- 7,62 кВт
- Мощность охлаждения
- 7,03 кВт
- Номинальная теплопроизводительность, кВт
- 7,62
- Номинальная холодопроизводительность, кВт
- 7,03
- Номинальный потребляемый ток (нагрев), А
- 11,5
- Номинальный потребляемый ток (охлаждение), А
- 12,5
- Номинальный ток нагрев
- 11,5 А
- Номинальный ток охлаждение
- 12,5 А
- Питание внутреннего блока
- 220 - 240 В, 50 Гц, 1 фаза
