Артикул: MDCAС4I-09HRFN8/T-MBQ4-03BD/MDOAG-09HFN8
В наличии

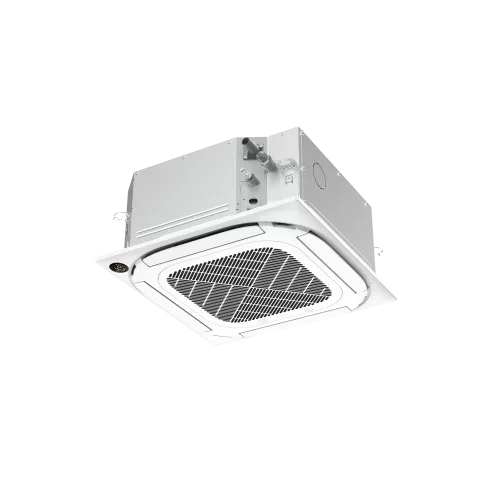

MDV MDCAС4I-09HRFN8/T-MBQ4-03BD/MDOAG-09HFN8 компактная кассетная сплит-система (МДВ)
71 800 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о компактной кассетной сплит-системе MDV MDCAС4I-09HRFN8/T-MBQ4-03BD/MDOAG-09HFN8
Компактная кассетная сплит-система MDV модельной комбинации MDCAС4I-09HRFN8 (внутренний блок), T-MBQ4-03BD (панель) и MDOAG-09HFN8 (наружный блок) предназначена для охлаждения и обогрева помещений при скрытом размещении внутреннего блока в подвесном потолке. Управление компрессором выполнено по схеме 3D DC INVERTER, а компрессор относится к типу Ротационный. Для данной модели используется хладагент R32.
Холодопроизводительность составляет 2,64 кВт (диапазон 1,02 - 3,22), теплопроизводительность - 2,93 кВт (диапазон 0,82 - 3,37). Электропитание - 220-240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность составляет 0,73 кВт и в режиме охлаждения, и в режиме нагрева, при этом максимальная потребляемая мощность достигает 2,15 кВт. Номинальные токи: 3,18 А (охлаждение) и 3,35 А (нагрев), максимальный ток - 10,0 А.
Энергоэффективность в режиме охлаждения подтверждается SEER 7,40 и классом А++, а в режиме нагрева - SCOP 4,1 и классом А+. Система предусматривает работу в диапазонах наружных температур: при охлаждении -15(-27*)...+50 °C и при нагреве -15...+24 °C. Монтажная трасса допускает максимальную длину труб до 25 м, перепад высот до 10 м, а без дозаправки - до 5 м.
Для отвода конденсата предусмотрена встроенная дренажная помпа с высотой подъема 1000 мм. Заводская заправка хладагента составляет 0,6 кг, дозаправка при длине трубопровода более 5 м - 12 г/м. Параметры труб: жидкостная линия 6,35 (1/4) мм, газовая линия 9,52 (3/8) мм. Для электроподключения используются кабель питания 3x1,5 мм² и межблочный кабель 4x1,5 мм², питание подается на наружный блок.
Ключевые особенности MDCAС4I-09HRFN8/T-MBQ4-03BD/MDOAG-09HFN8
- Инвертор 3D DC INVERTER: ротационный компрессор и управление компрессором 3D DC INVERTER.
- Компактное исполнение: внутренний блок 570×245×570 мм, панель 620×50×620 мм.
- Холод и нагрев: 2,64 кВт (охлаждение) и 2,93 кВт (обогрев).
- Энергоэффективность: SEER 7,40, класс А++ (охлаждение); SCOP 4,1, класс А+ (нагрев).
- Расход воздуха: 400-500 м³/ч.
- Шумовые параметры: 34/37/40 дБ(А) (внутренний) и 55,5 дБ(А) (наружный).
- Подъем конденсата: высота подъема дренажной помпы 1000 мм.
- Монтаж трубопровода: до 25 м по длине и до 10 м по перепаду высот, без дозаправки до 5 м.
- Хладагент R32: заводская заправка 0,6 кг, дозаправка 12 г/м.
Технические параметры
- Диапазоны наружных температур: охлаждение -15(-27*)...+50 °C; нагрев -15...+24 °C.
- Электрические параметры: номинальная потребляемая мощность 0,73 кВт; максимальная потребляемая мощность 2,15 кВт; питание 220-240/50/1.
- Коммутация электропитания и кабели: подключение к наружному блоку, кабель питания 3x1,5 мм² и межблочный кабель 4x1,5 мм².
- Трубные диаметры: жидкостная труба 6,35 (1/4) мм, газовая труба 9,52 (3/8) мм.
Логистические параметры
- Упаковочные размеры: внутренний блок в упаковке 715×295×640 мм, панель в упаковке 715×115×700 мм, наружный блок в упаковке 835×540×300 мм.
- Масса: внутренний блок 14,6 / 18,7 кг (нетто / брутто), панель 2,7 / 4,3 кг (нетто / брутто), наружный блок 23,5 / 25,4 кг (нетто / брутто).
Совместимость
Компактная кассетная сплит-система выполнена в составе внутреннего блока MDCAС4I-09HRFN8, панели T-MBQ4-03BD и наружного блока MDOAG-09HFN8. Электропитание и трасса прокладки хладагента рассчитываются под данную модельную конфигурацию.
Монтаж и подключение
Подключение электропитания выполняется к наружному блоку. Для монтажа применяются кабель питания 3x1,5 мм² и межблочный кабель 4x1,5 мм². При прокладке магистрали используются трубные диаметры 6,35 (1/4) мм для жидкостной линии и 9,52 (3/8) мм для газовой линии.
Трубопроводная часть допускает максимальную длину до 25 м, максимальный перепад высот до 10 м. Длина труб без дозаправки - 5 м, при превышении требуется дозаправка 12 г/м. Высота подъема встроенной дренажной помпы составляет 1000 мм, что помогает организовать отвод конденсата в условиях скрытого монтажа.
Применение
Компактная кассетная сплит-система MDV MDCAС4I-09HRFN8/T-MBQ4-03BD/MDOAG-09HFN8 применяется для охлаждения и обогрева помещений, где требуется скрытая установка внутреннего блока в подвесном потолке и компактные габариты. Система рассчитана на работу при уличных температурах для режимов охлаждения и нагрева, а также на подключение к наружному блоку в рамках допустимых ограничений по трассе.
Модель подходит для офисных и коммерческих пространств, а также для жилых помещений с подходящими условиями монтажа и организацией дренажа конденсата.
Технические характеристики MDCAС4I-09HRFN8/T-MBQ4-03BD/MDOAG-09HFN8
Воздушный поток и шум
- Расход воздуха внутреннего блока
- 400-500 м³/ч
- Уровень шума внутреннего блока
- 34 / 37 / 40 дБ(А)
- Уровень шума наружного блока
- 55,5 дБ(А)
Дренаж и конденсат
- Высота подъема дренажной помпы
- 1000 мм
Идентификаторы и исполнение
- Модель внутреннего блока
- MDCAС4I-09HRFN8
- Модель наружного блока
- MDOAG-09HFN8
- Панель
- T-MBQ4-03BD
Монтажные электрические параметры
- Кабель питания
- 3x1,5 мм²
- Межблочный кабель
- 4x1,5 мм²
- Тип подключения питания
- К наружному блоку
Питание и электрические параметры
- Максимальная потребляемая мощность
- 2,15 кВт
- Максимальный потребляемый ток
- 10,0 А
- Номинальная потребляемая мощность (нагрев)
- 0,77 (0,07 - 0,99) кВт
- Номинальная потребляемая мощность (охлаждение)
- 0,73 (0,08 - 1,10) кВт
- Номинальный потребляемый ток (нагрев)
- 3,35 (0,32 - 4,32) А
- Номинальный потребляемый ток (охлаждение)
- 3,18 (0,35 - 4,78) А
- Электропитание
- 220-240 В / 50 Гц / 1 фаза
Размеры и масса
- Вес внутреннего блока (нетто/брутто)
- 14,6 / 18,7 кг
- Вес наружного блока (нетто/брутто)
- 23,5 / 25,4 кг
- Вес панели (нетто/брутто)
- 2,7 / 4,3 кг
- Размер внутреннего блока (Ш×В×Г)
- 570×245×570 мм
- Размер наружного блока (Ш×В×Г)
- 720×495×270 мм
- Размер панели (Ш×В×Г)
- 620×50×620 мм
Размеры и монтажные ограничения
- Диаметр газовой трубы
- 9,52 (3/8) мм (дюйм)
- Диаметр жидкостной трубы
- 6,35 (1/4) мм (дюйм)
Трасса и монтажные ограничения
- Длина без дозаправки
- 5 м
- Максимальная длина труб
- 25 м
- Максимальный перепад высот
- 10 м
Упаковка и количество
- Размер внутреннего блока в упаковке (Ш×В×Г)
- 715×295×640 мм
- Размер наружного блока в упаковке (Ш×В×Г)
- 835×540×300 мм
- Размер панели в упаковке (Ш×В×Г)
- 715×115×700 мм
Управление и компрессор
- Бренд компрессора
- GMCC
- Тип компрессора
- Ротационный
- Тип управления компрессором
- 3D DC INVERTER
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон наружных температур (нагрев)
- -15...+24 °C
- Рабочий диапазон наружных температур (охлаждение)
- -15(-27*)...+50 °C
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 2,93 (0,82 - 3,37) кВт
- Холодопроизводительность
- 2,64 (1,02 - 3,22) кВт
Хладагент и заправка
- Дозаправка хладагента
- 12 г/м при длине трубопровода более 5 м
- Заводская заправка хладагента
- 0,6 кг
- Тип хладагента
- R32
Энергоэффективность
- SCOP
- 4,1
- SEER
- 7,40
- Класс энергоэффективности (нагрев)
- А+
- Класс энергоэффективности (охлаждение)
- А++
Характеристики
- Номинальная потребляемая мощность, кВт
- 0,73 (0,08 - 1,10)
- Теплопроизводительность, кВт
- 2,93 (0,82 - 3,37)
- Холодопроизводительность, кВт
- 2,64 (1,02 - 3,22)
