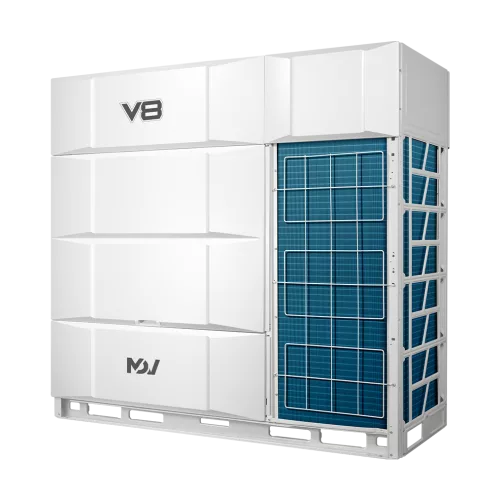

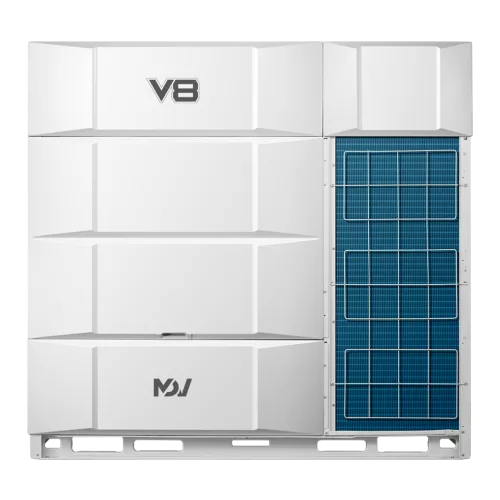

MDV-V8785V2R1A(MA) VRF модульный наружный блок V8 (МДВ)

Основная информация о VRF-системе MDV модульный наружный блок V8 MDV-V8785V2R1A(MA)

Модульный наружный блок VRF-системы MDV V8 MDV-V8785V2R1A(MA) предназначен для совместной работы с внутренними блоками в мультизональных системах кондиционирования. Исполнение модульное: модель оснащена DC-инверторным компрессором HITACHI EVI и вентиляторами с DC-мотором, что обеспечивает поддержание заданных режимов охлаждения и нагрева в широком диапазоне температур наружного воздуха.

Блок рассчитан на электропитание 380-415 В, 50 Гц, 3 фазы. Холодопроизводительность составляет 78,50 кВт, теплопроизводительность - 87,50 кВт. Для работы в стесненных условиях предусмотрена функция управления напором вентилятора: базовое статическое давление (ESP) находится в пределах 0-20 Па, а опционально доступен диапазон 20-120 Па.

Для построения VRF-системы предусмотрена возможность подключения до 46 внутренних блоков. Суммарная мощность подключаемых внутренних блоков - 30-200% от мощности наружного блока. Рабочая температура при охлаждении составляет -15...+55 °C, при нагреве -30...+30 °C. Заводская заправка хладагента R410A - 19,0 кг.

Ключевые особенности MDV-V8785V2R1A(MA)

• Модульная VRF-компоновка: подключение до 46 внутренних блоков, суммарная мощность подключаемых блоков 30-200%.
• Компрессор HITACHI EVI DC Inverter: 2 компрессора, инверторное управление и расширенные режимы работы.
• Трубные подключения по хладагенту: жидкостная линия 22,2 мм (7/8), газовая линия 31,8 мм (1 1/4).
• Диапазоны наружных температур: охлаждение -15...+55 °C, нагрев -30...+30 °C.
• Энергоэффективность: EER 3,32 и COP 3,65.
• Штатное и опциональное статическое давление (ESP): 0-20 Па и 20-120 Па (опция).
• Расход воздуха и акустика: 29000 м³/ч, уровень звукового давления 63 дБ(А).

Технические параметры

• Тип: модульный наружный блок VRF.
• Тип мотора вентилятора: DC.
• Тип компрессора: HITACHI EVI DC Inverter.
• Количество компрессоров: 2.
• Количество вентиляторов: 2.
• Холодопроизводительность: 78,50 кВт.
• Теплопроизводительность: 87,50 кВт.
• Коэффициент энергоэффективности: EER 3,32 (охлаждение), COP 3,65 (нагрев).
• Электропитание: 380-415/50/3.
• Максимальный потребляемый ток: 51,0 А.
• Рекомендуемый автомат: 63 А.
• Расход воздуха: 29000 м³/ч.
• Уровень звукового давления: 63 дБ(А).
• Статическое давление ESP: 0-20 Па; 20-120 Па (опция).
• Заправка хладагента: R410A, 19,0 кг.

Логистические параметры

• Габариты: 1880×1760×825 мм (Ш×В×Г).
• Габариты в упаковке: 1935×1945×890 мм (Ш×В×Г).
• Вес: 380 кг нетто / 405 кг брутто.

Совместимость

Наружный блок MDV-V8785V2R1A(MA) предназначен для построения мультизональных VRF-систем с внутренними блоками, поддерживающими работу в составе серии V8 MDV. Максимально допустимое количество подключаемых внутренних блоков - 46, суммарная мощность подключаемых блоков - 30-200% от мощности наружного блока.

Монтаж и подключение

Модульный наружный блок устанавливается с учетом требований по размещению внешнего оборудования и организации воздушного потока. Для работы в проектах с повышенными аэродинамическими сопротивлениями предусмотрена опция увеличенного статического давления (ESP 20-120 Па). Подключение контуров хладагента выполняется через соответствующие трубные диаметры: жидкостная линия 22,2 мм (7/8), газовая линия 31,8 мм (1 1/4).

Электрическое подключение выполняется к сети 380-415 В, 50 Гц, 3 фазы с использованием рекомендуемого автомата 63 А. При проектировании системы учитывают максимально допустимый ток 51,0 А.

Применение

Устройство применяется в коммерческих и административных зданиях, где требуется централизованное управление микроклиматом в нескольких помещениях. Модель MDV-V8785V2R1A(MA) подходит для организации систем охлаждения и нагрева с подключением множества внутренних блоков, включая проекты с разными тепловыми нагрузками.

Благодаря работе в диапазонах наружных температур -15...+55 °C (охлаждение) и -30...+30 °C (нагрев), блок можно использовать в климатических условиях с сезонными колебаниями. Параметры ESP и расход воздуха делают модель подходящей для объектов, где требуется обеспечить стабильный режим работы при различной организации приточно-вытяжного воздухораспределения.
