Артикул: MDV-V8i335V2R1A(MA)
В наличии

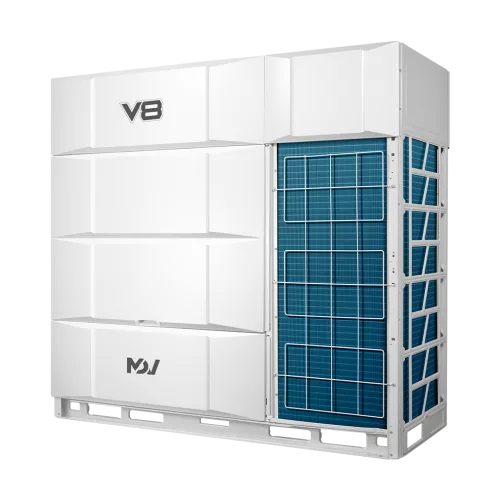

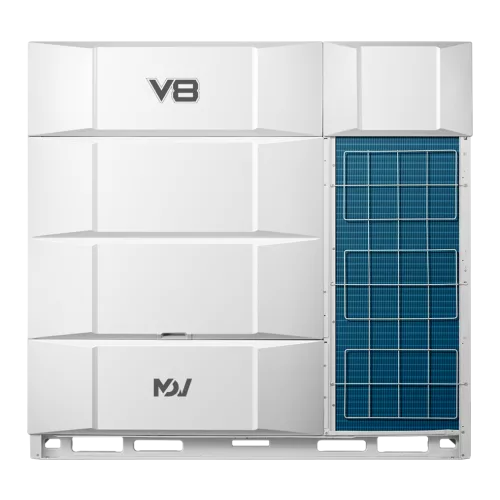

MDV MDV-V8i335V2R1A(MA) Наружный блок VRF-системы серии V8-i (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о VRF-системе MDV Наружный блок индивидуального исполнения серии V8-i MDV-V8i335V2R1A(MA)
Наружный блок VRF-системы MDV модели MDV-V8i335V2R1A(MA) предназначен для индивидуальной установки и работы в составе мультизонального решения для кондиционирования. Модель серии V8-i рассчитана на подключение до 19 внутренних блоков и обеспечивает работу в режимах охлаждения и нагрева.
Устройство выполнено с инверторным компрессором HITACHI EVI DC Inverter и вентиляторным узлом с двигателем постоянного тока (DC). Для воздухообмена предусмотрен расход воздуха 13 500 м³/ч, а уровень звукового давления составляет 59 дБ(А). Управление параметрами вентиляции выполняется с учетом поддерживаемого статического давления: базовое значение ESP 0-20 Па, а опционально доступно 20-120 Па.
По холодильному контуру используется хладагент R410A, заводская заправка составляет 7,0 кг. Наружный блок рассчитан на эксплуатацию при температурах наружного воздуха: при охлаждении от -15 до +55 °C, при нагреве от -30 до +30 °C. Габариты блока: 940 x 1760 x 825 мм, вес 195 кг нетто и 213 кг брутто.
Ключевые особенности MDV-V8i335V2R1A(MA)
- Холодопроизводительность: 33,50 кВт.
- Теплопроизводительность: 37,50 кВт.
- Инверторный компрессор: HITACHI EVI DC Inverter.
- Энергоэффективность: EER 3,96 и COP 4,23.
- Подключение внутренних блоков: до 19 шт., суммарная мощность подключаемых внутренних блоков 30-200%.
- Диапазон температур: охлаждение -15...+55 °C, нагрев -30...+30 °C.
- Хладагент и заправка: R410A, 7,0 кг.
- Статическое давление (ESP): 0-20 Па, опция 20-120 Па.
- Питание: 380-415 В, 50 Гц, 3 фазы; максимальный потребляемый ток 23,0 А.
Монтаж и подключение
Для подключения VRF-системы используются трубные линии хладагента. Диаметры труб составляют: жидкостная линия 12,7 мм (1/2) и газовая линия 25,4 мм (1). При монтаже учитывают требования к трассе и возможность формирования требуемого статического давления в воздуховоздушном тракте.
Для организации электропитания предусмотрен рекомендуемый автомат 32 А. Электропитание: 380-415 В, 50 Гц, 3 фазы.
Эксплуатационные параметры
Модель рассчитана на работу в двух основных режимах: охлаждение и нагрев. Температурные диапазоны эксплуатации наружного блока составляют: при охлаждении от -15 до +55 °C, при нагреве от -30 до +30 °C. При проектировании системы закладывают соответствие условиям наружного воздуха и параметрам подключения.
Логистические параметры
Наружный блок поставляется в упаковке габаритами 1010 x 1945 x 890 мм. Масса в упаковке: 213 кг. Масса нетто составляет 195 кг.
Упаковка и маркировка
Продукт комплектуется в транспортную упаковку, рассчитанную на доставку наружного блока VRF-системы. Для учета при приемке используются параметры габаритов и массы изделия: 1010 x 1945 x 890 мм, вес брутто 213 кг.
Применение
Наружный блок MDV-V8i335V2R1A(MA) применяется в составе VRF-систем для кондиционирования помещений различных типов, где требуется мультизональное управление температурой. Устройство предназначено для построения индивидуальной VRF-конфигурации с подключением серии внутренних блоков и формированием суммарной мощности подключаемых модулей в пределах 30-200%.
За счет инверторного управления и работы в режимах охлаждения/нагрева модель подходит для систем с сезонной эксплуатацией при наружных температурах из заданных диапазонов. При проектировании учитывают расход воздуха 13 500 м³/ч, уровень шума 59 дБ(А) и поддерживаемое статическое давление (ESP 0-20 Па, опция 20-120 Па).
Технические характеристики MDV-V8i335V2R1A(MA)
Воздушный поток и шум
- Расход воздуха
- 13 500 м³/ч
- Уровень звукового давления
- 59 дБ(А)
Идентификаторы и исполнение
- Модель наружного блока
- MDV-V8i335V2R1A(MA)
- Тип установки
- Индивидуальная установка
Монтажные электрические параметры
- Рекомендуемый автомат
- 32 А
Назначение и классификация
- Максимальное количество подключаемых внутренних блоков
- 19
- Суммарная мощность подключаемых внутренних блоков
- 30-200%
- Тип
- индивидуальной установки
Питание и электрические параметры
- Максимальный потребляемый ток
- 23,0 А
- Питание
- 380-415 В / 50 Гц / 3 фазы
- Потребляемая мощность (нагрев)
- 8,87 кВт
- Потребляемая мощность (охлаждение)
- 8,46 кВт
Размеры и масса
- Вес нетто/брутто
- 195 / 213 кг
- Габариты (Ш×В×Г)
- 940 x 1760 x 825 мм
Размеры и монтажные ограничения
- Габариты упаковки (Ш×В×Г)
- 1010 x 1945 x 890 мм
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 25,4 мм (1)
- Диаметр жидкостной трубы
- 12,7 мм (1/2)
Управление и компрессор
- Бренд компрессора
- HITACHI
- Вентиляторы
- 1
- Компрессоры
- 1
- Тип двигателя вентилятора
- DC
- Тип компрессора
- HITACHI EVI DC Inverter
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон температур (нагрев)
- -30...+30 °C
- Рабочий диапазон температур (охлаждение)
- -15...+55 °C
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 37,50 кВт
- Холодопроизводительность
- 33,50 кВт
Хладагент и заправка
- Заправка хладагента
- 7,0 кг
- Хладагент
- R410A
Энергоэффективность
- COP
- 4,23
- EER
- 3,96
Характеристики
- ESP (статическое давление)
- 0-20 Па
- ESP опция (статическое давление)
- 20-120 Па (опция)
