Артикул: MDV-V8i400V2R1A(MA)
В наличии

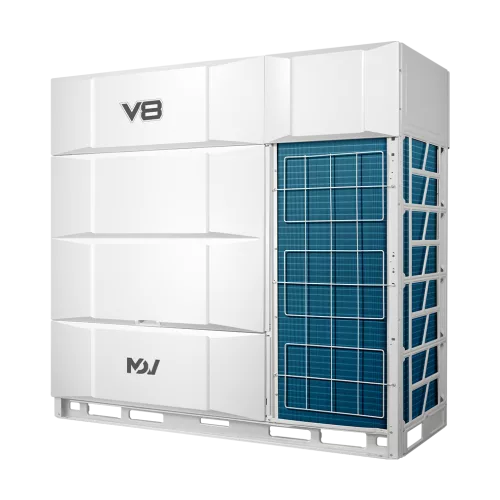

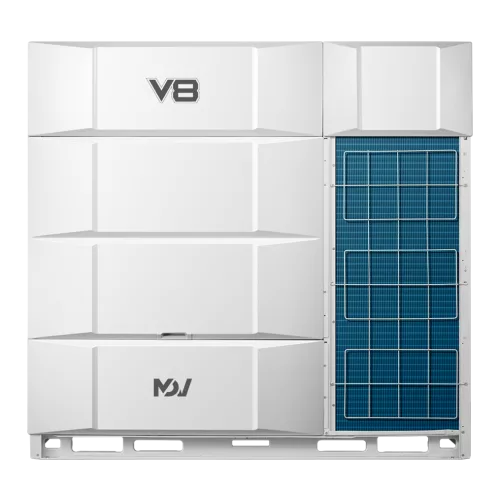

MDV MDV-V8i400V2R1A(MA) Наружный блок VRF-системы серии V8-i (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о VRF-системе MDV Наружный блок индивидуального исполнения серии V8-i MDV-V8i400V2R1A(MA)
Наружный блок VRF-системы MDV модели MDV-V8i400V2R1A(MA) предназначен для индивидуальной установки в составе мультизонального решения. Серия V8-i рассчитана на подключение до 23 внутренних блоков и поддерживает работу в режимах охлаждения и нагрева.
В конструкции используется инверторный компрессор HITACHI EVI DC Inverter. Тип мотора вентилятора - DC, за счет чего обеспечивается управляемый воздухообмен. Воздушный поток составляет 15 600 м³/ч, а уровень звукового давления - 59 дБ(А). По статическому давлению ESP базовое значение составляет 0-20 Па, при необходимости предусмотрена опция расширенного статического давления 20-120 Па.
Холодильный контур заправлен хладагентом R410A (заводская заправка 7,0 кг). Рабочие температуры наружного воздуха: при охлаждении от -15 до +55 °C, при нагреве от -30 до +30 °C. Габариты наружного блока - 940 x 1760 x 825 мм, вес 198 кг нетто и 216 кг брутто. Модель рассчитана на электропитание 380-415 В, 50 Гц, 3 фазы.
Ключевые особенности MDV-V8i400V2R1A(MA)
- Холодопроизводительность: 40,00 кВт.
- Теплопроизводительность: 45,00 кВт.
- Компрессор HITACHI: HITACHI EVI DC Inverter.
- Энергоэффективность: EER 3,83 и COP 4,03.
- Подключение внутренних блоков: до 23 шт., суммарная мощность 30-200%.
- Диапазон температур: охлаждение -15...+55 °C, нагрев -30...+30 °C.
- Хладагент и заправка: R410A, 7,0 кг.
- Статическое давление (ESP): 0-20 Па, опция 20-120 Па.
- Питание: 380-415 В, 50 Гц, 3 фазы; максимальный ток 26,2 А.
Монтаж и подключение
Для подключения используются трубные диаметры хладагента: жидкостная линия 12,7 мм (1/2) и газовая линия 25,4 мм (1). При монтаже учитывают проектируемую трассу и аэродинамические потери, чтобы обеспечить работу в требуемом диапазоне статического давления.
Электропитание наружного блока: 380-415 В, 50 Гц, 3 фазы. Рекомендуемый автомат для электромонтажа: 32 А.
Эксплуатационные параметры
Наружный блок рассчитан на эксплуатацию в климатических условиях, соответствующих рабочим диапазонам температур. При охлаждении он работает при наружном воздухе от -15 до +55 °C, при нагреве - от -30 до +30 °C.
Логистические параметры
Упаковка рассчитана на перевозку наружного блока с габаритами 1010 x 1945 x 890 мм. Вес в упаковке: 216 кг, вес нетто: 198 кг.
Упаковка и маркировка
При приемке учитывают параметры упаковки и массы: 1010 x 1945 x 890 мм, брутто 216 кг. Это помогает корректно организовать хранение и транспортировку блока.
Применение
MDV-V8i400V2R1A(MA) применяется в составе VRF-систем для кондиционирования помещений, где требуется одновременная работа нескольких внутренних блоков от одного наружного блока. Поддерживается подключение до 23 внутренних блоков с суммарной мощностью в диапазоне 30-200%.
Модель подходит для систем с круглогодичным режимом охлаждения и нагрева, если наружные температуры находятся в пределах -15...+55 °C для охлаждения и -30...+30 °C для нагрева. При проектировании учитывают расход воздуха 15 600 м³/ч, уровень шума 59 дБ(А) и возможность выбора статического давления (ESP 0-20 Па, опция 20-120 Па).
Технические характеристики MDV-V8i400V2R1A(MA)
Воздушный поток и шум
- Расход воздуха
- 15 600 м³/ч
- Уровень звукового давления
- 59 дБ(А)
Идентификаторы и исполнение
- Модель наружного блока
- MDV-V8i400V2R1A(MA)
- Тип установки
- Индивидуальная установка
Монтажные электрические параметры
- Рекомендуемый автомат
- 32 А
Назначение и классификация
- Максимальное количество подключаемых внутренних блоков
- 23
- Суммарная мощность подключаемых внутренних блоков
- 30-200%
- Тип
- индивидуальной установки
Питание и электрические параметры
- Максимальный потребляемый ток
- 26,2 А
- Питание
- 380-415 В / 50 Гц / 3 фазы
- Потребляемая мощность (нагрев)
- 11,17 кВт
- Потребляемая мощность (охлаждение)
- 10,44 кВт
Размеры и масса
- Вес нетто/брутто
- 198 / 216 кг
- Габариты (Ш×В×Г)
- 940 x 1760 x 825 мм
Размеры и монтажные ограничения
- Габариты упаковки (Ш×В×Г)
- 1010 x 1945 x 890 мм
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 25,4 мм (1)
- Диаметр жидкостной трубы
- 12,7 мм (1/2)
Управление и компрессор
- Бренд компрессора
- HITACHI
- Вентиляторы
- 1
- Компрессоры
- 1
- Тип двигателя вентилятора
- DC
- Тип компрессора
- HITACHI EVI DC Inverter
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон температур (нагрев)
- -30...+30 °C
- Рабочий диапазон температур (охлаждение)
- -15...+55 °C
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 45,00 кВт
- Холодопроизводительность
- 40,00 кВт
Хладагент и заправка
- Заправка хладагента
- 7,0 кг
- Хладагент
- R410A
Энергоэффективность
- COP
- 4,03
- EER
- 3,83
Характеристики
- ESP (статическое давление)
- 0-20 Па
- ESP опция (статическое давление)
- 20-120 Па (опция)
