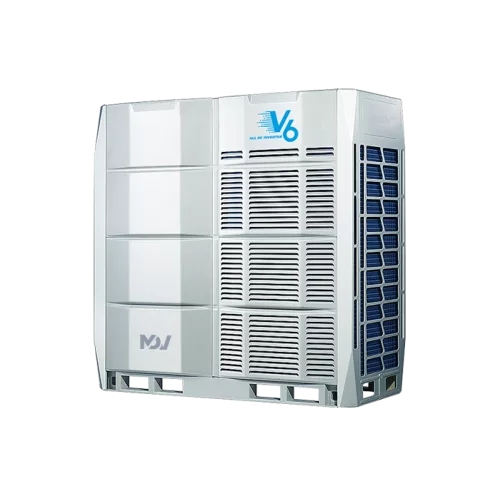

MDV MDV6-i900WV2GN1 VRF-система наружный блок V6-I Individual (МДВ)

Основная информация о VRF-системе MDV Наружный блок серии V6-I Individual MDV6-i900WV2GN1

Наружный блок VRF-системы MDV серии V6-I Individual модели MDV6-i900WV2GN1 предназначен для организации мультизонального кондиционирования с индивидуальным управлением несколькими внутренними блоками. Исполнение относится к индивидуальной установке, а применение DC Inverter обеспечивает плавное регулирование работы и стабильную эффективность в режимах охлаждения и нагрева.

Модель рассчитана на работу от сети 380-415 В при частоте 50 Гц и трехфазном исполнении. Холодопроизводительность составляет 90,00 кВт, а теплопроизводительность также 90,00 кВт. Номинальная потребляемая мощность при охлаждении — 32,10 кВт, при нагреве — 26,50 кВт, с коэффициентами энергоэффективности EER 2,80 и COP 3,40. Для обдува используются 2 вентилятора, а тип компрессора — HITACHI EVI DC Inverter, количество компрессоров: 2.

Наружный блок рассчитан на эксплуатацию в широком климатическом диапазоне: при охлаждении от -15 до +54 °C, при нагреве от -25 до +24 °C. Диапазон статического давления (номинал) — 40 Па, расход воздуха — 24000 м³/ч. Уровень шума варьируется в пределах 46 ~ 64 дБ(A). Для обвязки используются трубы с диаметрами 22,2 (7/8) мм для жидкостной линии и 38,1 (1 1/2) мм для газовой линии, а заводская заправка хладагента — 25 кг.

Максимальное количество подключаемых внутренних блоков — 53, суммарная мощность подключаемых внутренних блоков — 50-130 %. Габариты наружного блока (Ш × В × Г) составляют 1730 × 1830 × 850 мм, вес — 475 кг (нетто) и 507 кг (брутто). В упаковке размеры: 1800 × 2000 × 910 мм.

Ключевые особенности MDV6-i900WV2GN1

• Класс системы VRF: мультизональная система с подключением множества внутренних блоков.
• Тип привода: DC Inverter, плавное регулирование мощности.
• Производительность: 90,00 кВт в режиме охлаждения и 90,00 кВт в режиме нагрева.
• Энергоэффективность: EER 2,80 и COP 3,40.
• Компрессор: HITACHI EVI DC Inverter, 2 компрессора.
• Вентиляция: 2 мотора вентилятора, расход воздуха 24000 м³/ч.
• Климатический диапазон: от -15 до +54 °C (охлаждение) и от -25 до +24 °C (нагрев).
• Хладагент: R410A, заводская заправка 25 кг.
• Подключение внутренних блоков: до 53 внутренних блоков и суммарная мощность 50-130 %.
• Трубопроводы: жидкостная линия 22,2 (7/8) мм и газовая линия 38,1 (1 1/2) мм.
• Питание: 380-415 В, 50 Гц, 3 фазы.
• Акустика: 46 ~ 64 дБ(A).

Технические параметры

• Наружные температуры: -15...54 °C (охлаждение), -25...24 °C (нагрев).
• Статическое давление (номинал): 40 Па.
• Максимальный потребляемый ток: 66,9 А.
• Рекомендуемый автомат защиты: 80 А.
• ESP и воздухообмен: 40 Па и 24000 м³/ч.

Эксплуатационные параметры

• Тип компрессора: HITACHI EVI DC Inverter.
• Тип мотора вентилятора: DC Inverter.
• Уровень шума: 46 ~ 64 дБ(A).
• Работа в климате: -15...54 °C (охлаждение), -25...24 °C (нагрев).

Логистические параметры

• Размеры наружного блока: 1730 × 1830 × 850 мм.
• Размеры в упаковке: 1800 × 2000 × 910 мм.
• Вес: 475 кг (нетто) и 507 кг (брутто).

Упаковка и маркировка

Поставка осуществляется в упаковке с габаритами 1800 × 2000 × 910 мм, что учитывается при планировании размещения и разгрузки наружного блока.

Совместимость

Наружный блок MDV6-i900WV2GN1 рассчитан на подключение до 53 внутренних блоков. Суммарная мощность подключаемых внутренних блоков — 50-130 %.

Монтаж и подключение

• Линии хладагента: жидкостная труба 22,2 (7/8) мм и газовая труба 38,1 (1 1/2) мм.
• Параметры электросети: 380-415 В, 50 Гц, 3 фазы.
• Автомат защиты: рекомендуемое значение 80 А.

Применение

VRF-система с наружным блоком MDV6-i900WV2GN1 применяется для централизованного кондиционирования объектов с несколькими зонами, где требуется раздельное управление внутренними блоками. Модель подходит для проектных решений в коммерческих и административных зданиях, а также для объектов с планировкой, где удобнее распределить охлаждение/обогрев по отдельным помещениям через систему внутренних блоков.

Благодаря DC Inverter и расчету на работу при температурах от -15 до +54 °C в охлаждении и от -25 до +24 °C в нагреве наружный блок используется в круглогодичных режимах при соответствующем проектировании инженерных систем.
