Артикул: MDVi-224WV2GN1
В наличии

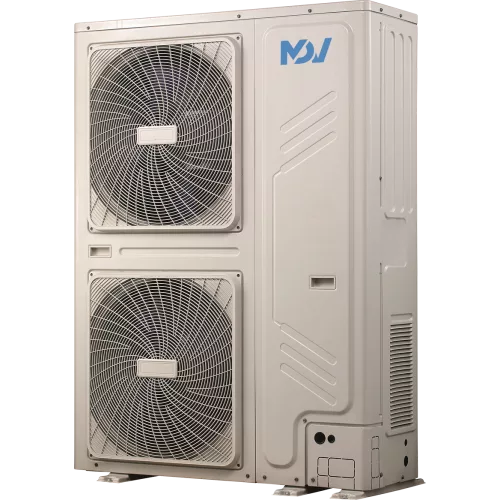

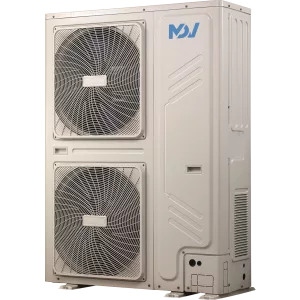

MDV MDVi-224WV2GN1 наружный блок VRF V6-i Side Discharge (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о VRF-системе наружного блока MDV V6-i Side Discharge MDVi-224WV2GN1
Наружный блок MDVi-224WV2GN1 относится к серии V6-i и выполнен в исполнении с боковым выбросом воздуха (Side Discharge). Он используется в составе мультизональных VRF-систем и работает как источник холодопроизводительности и теплопроизводительности для подключения внутренних блоков.
Модель предусматривает индивидуальную установку и рассчитана на эксплуатацию в заданных климатических условиях. Для работы предусмотрен хладагент R410A с заводской заправкой. При проектировании VRF-систем важны параметры производительности и согласования по общей мощности подключаемых внутренних блоков.
Наружный блок рассчитан на питание 380-415 В, 50 Гц, 3 фазы. Расход воздуха составляет 9000 м³/ч, а уровень шума равен 58 дБ(A). Трубопроводы хладоновой трассы подключаются через жидкостную линию диаметром 12,7 мм (1/2") и газовую линию диаметром 19,05 мм (3/4"). В эксплуатации предусмотрены диапазоны наружных температур при охлаждении -5...+55 °C и при нагреве -20...+24 °C.
Ключевые особенности MDVi-224WV2GN1
- Серия и исполнение: V6-i, боковой выброс воздуха (Side Discharge).
- Холодо- и теплопроизводительность: 22,40 кВт (охлаждение) и 22,40 кВт (нагрев).
- Энергоэффективность: EER 3,56; COP 4,23.
- Ток и автомат защиты: максимальный потребляемый ток 19,0 А, рекомендуемый автомат 25 А.
- Расход воздуха и шум: 9000 м³/ч, уровень шума 58 дБ(A).
- Температурные диапазоны: охлаждение -5...+55 °C, нагрев -20...+24 °C.
- Заправка хладагента: 6,5 кг R410A.
- Подключаемые внутренние блоки: максимум 13, суммарная мощность 50-130%.
- Диаметры трубопроводов: жидкостная 12,7 мм (1/2"), газовая 19,05 мм (3/4").
Технические параметры
- Номинальная потребляемая мощность (охлаждение): 6,30 кВт.
- Номинальная потребляемая мощность (нагрев): 5,30 кВт.
- Коэффициент энергоэффективности (EER): 3,56.
- Коэффициент энергоэффективности (COP): 4,23.
- Максимальный потребляемый ток: 19,0 А.
- Рекомендуемый автомат: 25 А.
- Расход воздуха: 9000 м³/ч.
- Уровень шума: 58 дБ(A).
- Хладагент: R410A, заводская заправка 6,5 кг.
- Трубопроводы: жидкостная 12,7 мм (1/2"), газовая 19,05 мм (3/4").
- Рабочие диапазоны наружных температур: охлаждение -5...+55 °C, нагрев -20...+24 °C.
Размеры и масса
- Габариты наружного блока (Ш×В×Г): 1120×1558×528 мм.
- Габариты в упаковке (Ш×В×Г): 1270×1720×565 мм.
- Вес: 143 кг (нетто) / 159 кг (брутто).
Применение
MDVi-224WV2GN1 применяется в мультизональных VRF-системах для раздельного охлаждения и обогрева помещений от единого наружного модуля. Модель ориентирована на проекты, где несколько внутренних блоков подключаются к общей VRF-наружной части с учетом требуемой суммарной мощности.
Исполнение Side Discharge позволяет организовать отвод воздушного потока в сторону, что удобно при монтаже наружного блока в ограниченных по компоновке пространствах. Температурные диапазоны при охлаждении и нагреве задают условия применения в соответствующих климатических режимах.
Технические характеристики MDVi-224WV2GN1
Идентификаторы и исполнение
- Модель наружного блока
- MDVi-224WV2GN1
Монтажные электрические параметры
- Максимальный ток
- 19,0 А
- Рекомендуемый автомат
- 25 А
Назначение и классификация
- Тип
- индивидуальной установки
Питание и электрические параметры
- Питание
- 380-415/50/3 (В/Гц/Ф)
Размеры и масса
- Вес
- 143 кг (нетто) / 159 кг (брутто)
- Габариты (Ш×В×Г)
- 1120×1558×528 мм
Размеры и монтажные ограничения
- Габариты в упаковке (Ш×В×Г)
- 1270×1720×565 мм
Трасса и монтажные ограничения
- Диаметр газовой линии
- 19,05 мм (3/4")
- Диаметр жидкостной линии
- 12,7 мм (1/2")
Характеристики охлаждения и нагрева
- Температура наружного воздуха (нагрев)
- -20...+24 °C
- Температура наружного воздуха (охлаждение)
- -5...+55 °C
Хладагент и заправка
- Заправка хладагента
- 6,5 кг
- Хладагент
- R410A
Энергоэффективность
- Коэффициент энергоэффективности COP
- 4,23
- Коэффициент энергоэффективности EER
- 3,56
Характеристики
- Максимум подключаемых внутренних блоков
- 13
- Потребляемая мощность (нагрев)
- 5,30 кВт
- Потребляемая мощность (охлаждение)
- 6,30 кВт
- Расход воздуха
- 9000 м³/ч
- Суммарная мощность внутренних блоков (диапазон)
- 50-130%
- Теплопроизводительность
- 22,40 кВт
- Уровень шума
- 58 дБ(A)
- Холодопроизводительность
- 22,40 кВт
