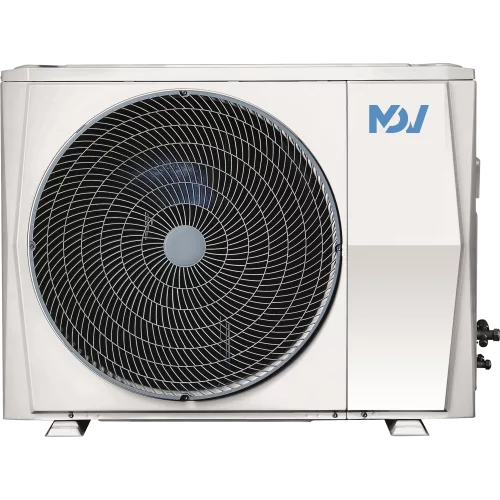

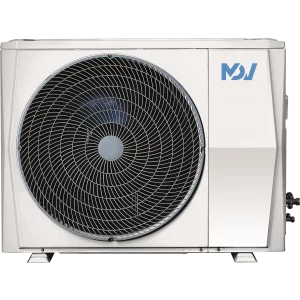

VRF-система MDV MDV-V120W/DHN1(С) наружный блок V6 mini (однофазный) (МДВ)

Основная информация о VRF-системе MDV Наружный блок серии V6 mini (однофазный) MDV-V120W/DHN1(С)

Наружный блок MDV-V120W/DHN1(С) относится к VRF-системам серии V6 mini и выполнен в однофазном исполнении с индивидуальной установкой. Модель обеспечивает работу в режимах охлаждения и нагрева и рассчитана на подключение нескольких внутренних блоков в составе мультизональной системы.

Холодопроизводительность составляет 12,00 кВт, теплопроизводительность - 14,00 кВт. Номинальная потребляемая мощность при охлаждении - 3,10 кВт, при нагреве - 3,45 кВт. Энергоэффективность характеризуется коэффициентами EER 3,87 и COP 4,06. Для подключения применяется хладагент R410A, предусмотрена заводская заправка 3,00 кг.

Электропитание - 220-240 В, 50 Гц, 1 фаза. Максимальный потребляемый ток - 35,0 А, рекомендуемый автомат - 40 А. Расход воздуха составляет 5000 м³/ч, уровень шума достигает 56 дБ(А). Рабочий диапазон наружных температур при охлаждении - -5...+55 °C, при нагреве - -15...+27 °C. Габариты наружного блока: 950×840×426 мм, масса - 83 кг (нетто) / 92 кг (брутто).

Ключевые особенности MDV-V120W/DHN1(С)

• Мощность охлаждения: 12,00 кВт.
• Мощность нагрева: 14,00 кВт.
• Энергоэффективность: EER 3,87 (охлаждение), COP 4,06 (нагрев).
• Питание и защита: 220-240 В, 50 Гц, 1 фаза; максимальный потребляемый ток 35,0 А; рекомендуемый автомат 40 А.
• Хладагент и заправка: R410A, заводская заправка 3,00 кг.
• Воздухообмен и уровень шума: 5000 м³/ч; 56 дБ(А).
• Температурные условия: охлаждение - -5...+55 °C, нагрев - -15...+27 °C.
• Подключение внутренних блоков: до 7 штук; суммарная мощность подключаемых внутренних блоков - 50-130%.
• Габариты и масса: 950×840×426 мм; 83 / 92 кг.

Технические параметры

Модель рассчитана на индивидуальную установку и работает в составе VRF-системы с подключением внутренних блоков. Для теплообмена используется хладагент R410A. Заводская заправка хладагента составляет 3,00 кг.

Наружный блок обеспечивает холодопроизводительность 12,00 кВт и теплопроизводительность 14,00 кВт. Номинальная потребляемая мощность (охлаждение) - 3,10 кВт, (нагрев) - 3,45 кВт. Коэффициент энергоэффективности EER - 3,87, COP - 4,06.

По воздушной части предусмотрен расход воздуха 5000 м³/ч, по шумовым характеристикам - уровень 56 дБ(А).

Эксплуатационные параметры

Рабочие условия для наружной установки соответствуют диапазонам: при охлаждении - -5...+55 °C, при нагреве - -15...+27 °C. Параметры работы определяют пригодность модели для эксплуатации при заданных внешних температурах в составе системы.

Логистические параметры

Наружный блок поставляется с габаритами в упаковке 1025×950×510 мм. Масса при транспортировке составляет 92 кг (брутто), масса нетто - 83 кг.

Упаковка и маркировка

Модель поставляется в упаковке с габаритами 1025×950×510 мм, масса брутто 92 кг.

Совместимость

Наружный блок MDV-V120W/DHN1(С) предназначен для подключения внутренних блоков в VRF-системе. Максимальное количество подключаемых внутренних блоков - 7, суммарная мощность подключаемых внутренних блоков - 50-130%.

Монтаж и подключение

Подключение хладагента выполняется по трубопроводам с диаметрами жидкостной линии 9,53 мм (3/8”) и газовой линии 15,88 мм (5/8”). Электропитание 220-240 В, 50 Гц, 1 фаза подводится к наружному блоку с учетом максимального потребляемого тока 35,0 А и рекомендуемого автомата 40 А.

Применение

Наружный блок MDV-V120W/DHN1(С) используют в мультизональных VRF-системах для централизованного управления климатом в помещениях разного назначения. Он подходит для совместной работы с внутренними блоками при организации раздельного охлаждения и/или нагрева в нескольких зонах.

Модель востребована в проектах с индивидуальной установкой наружного блока на фасаде или на отдельной площадке, где требуется подключение до 7 внутренних блоков и обеспечиваются температурные условия эксплуатации в пределах -5...+55 °C (охлаждение) и -15...+27 °C (нагрев).
