MDV MDV6-R252WV2GN1 VRF-система Наружный блок серии V6R (трёхтрубный) (МДВ)

Основная информация о VRF-системе MDV Наружный блок серии V6R (трёхтрубный) MDV6-R252WV2GN1

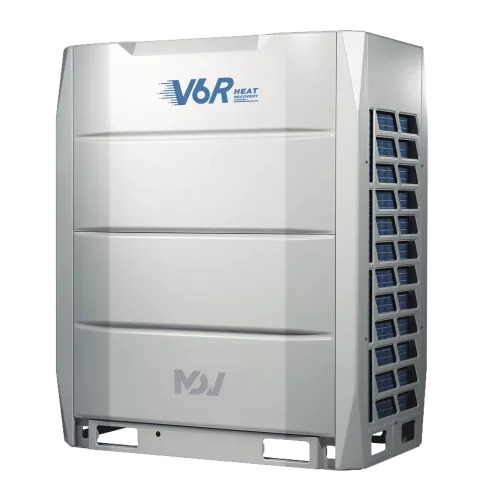

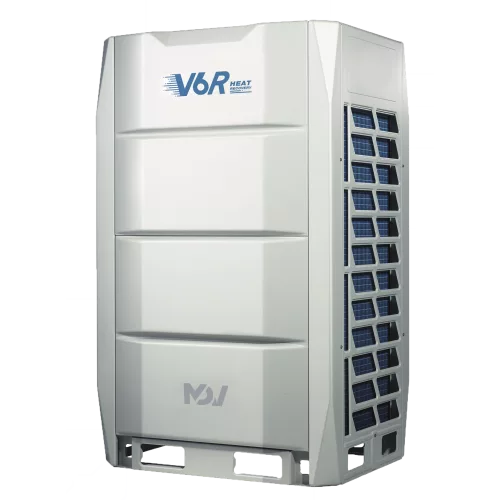

Наружный блок MDV6-R252WV2GN1 предназначен для работы в составе VRF-систем MDV. Модель серии V6R выполнена в трёхтрубной конфигурации и относится к модульному типу наружных блоков, который применяется в мультизональном кондиционировании для подбора нескольких внутренних блоков под задачу объекта.

Блок обеспечивает холодопроизводительность 22,40 кВт и теплопроизводительность 22,40 кВт. Энергоэффективность на охлаждение характеризуется коэффициентом EER 4,27 при номинальной потребляемой мощности 5,25 кВт, на нагрев - COP 5,66 при номинальной потребляемой мощности 3,96 кВт. Питание осуществляется от сети 380-400 В, 50 Гц, 3 фазы.

Для контроля электропитания указаны максимальный потребляемый ток 18,0 А и рекомендуемый автомат 20 А. Производительность по воздуху составляет 9000 м³/ч, а уровень шума - 58 дБ(А). Холодильный контур работает на хладагенте R410A, заводская заправка составляет 8 кг.

Диапазоны допустимых наружных температур: при охлаждении -15...+52 °C, при нагреве -25...+19 °C. Дополнительно указаны температурные границы комбо -15...+19 °C. Для трасс предусмотрены диаметры труб: жидкостная 12,7 (1/2), газовая линия низкого давления 25,4 (1), газовая линия высокого давления 19,05 (3/4). Габариты наружного блока - 990 × 1635 × 790 мм, вес - 232 кг (нетто) / 248 кг (брутто). При установке наружный блок и упаковка должны соответствовать приведенным размерам.

Ключевые особенности MDV6-R252WV2GN1

• Холодо- и тепло‑производительность: 22,40 кВт / 22,40 кВт.
• Энергоэффективность: EER 4,27 (охлаждение), COP 5,66 (нагрев).
• Питание: 380-400 В, 50 Гц, 3 фазы.
• Максимальный ток и автомат: 18,0 А; рекомендуемый автомат 20 А.
• Трёхтрубная трасса: жидкостная 12,7 (1/2), газ низкого давления 25,4 (1), газ высокого давления 19,05 (3/4).
• Температурные режимы: -15...+52 °C (охлаждение), -25...+19 °C (нагрев), комбо -15...+19 °C.
• Воздушный поток и шум: 9000 м³/ч, 58 дБ(А).
• Хладагент и заправка: R410A, 8 кг.
• Суммарная мощность подключаемых внутренних блоков: 50-130 %.

Технические параметры

• Номинальная потребляемая мощность: 5,25 кВт (охлаждение), 3,96 кВт (нагрев).
• Коэффициенты эффективности: EER 4,27, COP 5,66.
• Хладагент: R410A, заводская заправка 8 кг.
• Температурные диапазоны: -15...+52 °C (охлаждение), -25...+19 °C (нагрев), -15...+19 °C (комбо).
• Расход воздуха: 9000 м³/ч.
• Уровень шума: 58 дБ(А).
• Габариты и масса наружного блока: 990 × 1635 × 790 мм, 232 кг (нетто) / 248 кг (брутто).
• Габариты упаковки: 1090 × 1805 × 860 мм.

Логистические параметры

• Размеры в упаковке: 1090 × 1805 × 860 мм.
• Вес в упаковке: 248 кг (брутто); 232 кг (нетто).

Монтаж и подключение

Наружный блок рассчитан на размещение вне помещений и подключается в составе VRF-систем. Трассы прокладываются с учетом трехлинейной обвязки: жидкостная линия, а также газовые линии низкого и высокого давления соответствующих диаметров. Электроподключение выполняется к трехфазной сети 380-400 В, 50 Гц с применением рекомендуемых параметров защитного автомата.

Применение

MDV6-R252WV2GN1 используют в системах мультизонального кондиционирования, где требуется централизованный контроль климата в нескольких помещениях. Трёхтрубная конфигурация позволяет формировать систему под работу в охлаждении/нагреве и подключать совместимые внутренние блоки с суммарной мощностью в диапазоне 50-130 %.

Модель применяется в проектах VRF-систем для коммерческих и жилых объектов при наружных температурах в указанных пределах, а также при необходимости обеспечить производительность по воздуху на уровне 9000 м³/ч.
