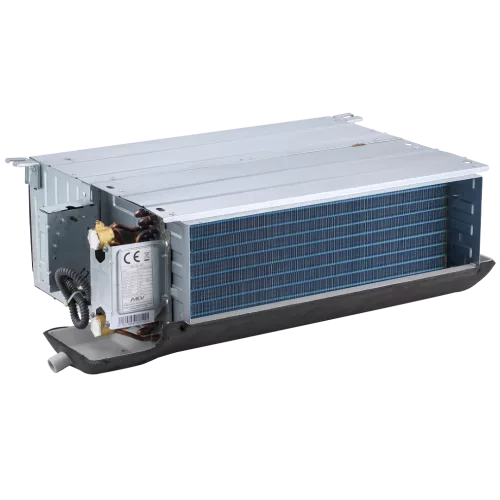

MDV MDVFN-200D504FE четырехтрубный канальный фанкойл, 50 Па, 4 ряда (МДВ)

Основная информация о четырехтрубном канальном фанкойле MDVFN-200D504FE (50 Па, 4 ряда)

Канальный четырехтрубный фанкойл MDVFN-200D504FE предназначен для центрального кондиционирования помещений в составе водяных систем. Четырехтрубная схема обеспечивает раздельную подачу теплоносителя для охлаждения и нагрева, а распределение воздуха выполняется через сеть воздуховодов.

Модель относится к категории канальных четырехрядных фанкойлов и использует AC-тип мотора вентилятора. Для подбора режимов предусмотрены значения расхода воздуха для различных скоростей: 320/223/185 м³/ч. Номинальное статическое давление (ESP) составляет 50 Па. Производительность по холоду достигает 2,25/1,63/1,42 кВт, а теплопроизводительность — 2,4/1,82/1,57 кВт.

Электропитание осуществляется от сети 220-240 В, 50 Гц, 1 фаза. Потребляемая мощность в режиме охлаждения зависит от скорости и составляет 50/43/33 Вт. По водяному контуру указаны расходы теплоносителя и падение давления на теплообменнике: для охлаждения расход составляет 0,36/0,28/0,24 м³/ч при падении давления 15,6/9,5/7,2 кПа; для нагрева — 0,2/0,16/0,14 м³/ч при падении давления 26,8/17,4/13,4 кПа.

Подключение теплоносителя выполняется через ВР 3/4, а дренажный отвод предусмотрен под наружный диаметр НД 32 мм. Уровень шума на разных скоростях составляет 39/36/24,5 дБ(А). Компоновка обеспечивает удобное планирование монтажа с учетом габаритов 632×243×487 мм и массы 15,5/17,5 кг (нетто/брутто).

Ключевые особенности MDVFN-200D504FE

• Четырехтрубная работа: раздельное охлаждение и нагрев по водяным контурам.
• Номинальное ESP: 50 Па для подбора вентиляционной сети.
• Расход воздуха: 320/223/185 м³/ч (Выс./Ср./Низк.).
• Холодопроизводительность: 2,25/1,63/1,42 кВт.
• Теплопроизводительность: 2,4/1,82/1,57 кВт.
• Питание: 220 - 240 В, 50 Гц, 1 фаза.
• Подключение теплоносителя: ВР 3/4.
• Дренаж: наружный диаметр отвода НД 32 мм.
• Шумовые характеристики: 39/36/24,5 дБ(А).
• Габариты и масса: 632×243×487 мм, 15,5/17,5 кг (нетто/брутто).

Технические параметры

• Холодопроизводительность: 2,25 / 1,63 / 1,42 кВт (Выс./Ср./Низк.).
• Теплопроизводительность: 2,4 / 1,82 / 1,57 кВт (Выс./Ср./Низк.).
• Потребляемая мощность (охлаждение): 50 / 43 / 33 Вт (Выс./Ср./Низк.).
• Расход воздуха: 320 / 223 / 185 м³/ч (Выс./Ср./Низк.).
• Статическое давление (ESP): 50 Па (номинал).
• Расход теплоносителя (охлаждение): 0,36 / 0,28 / 0,24 м³/ч.
• Падение давления воды (охлаждение): 15,6 / 9,5 / 7,2 кПа.
• Расход теплоносителя (нагрев): 0,2 / 0,16 / 0,14 м³/ч.
• Падение давления воды (нагрев): 26,8 / 17,4 / 13,4 кПа.
• Уровень шума: 39 / 36 / 24,5 дБ(А) (Выс./Ср./Низк. скорость).

Логистические параметры

• Габариты: 632×243×487 мм (Ш×В×Г).
• Габариты в упаковке: 698×270×520 мм (Ш×В×Г).
• Масса: 15,5 кг (нетто) / 17,5 кг (брутто).

Упаковка и маркировка

Товар поставляется в упаковке с габаритами 698×270×520 мм (Ш×В×Г). Масса брутто составляет 17,5 кг, что учитывают при погрузочно-разгрузочных работах.

Совместимость

Фанкойл предназначен для подключения к водяным контурам системы с раздельной подачей теплоносителя. Подключение теплоносителя выполняется по ВР 3/4. Дренажный отвод совместим с магистралью наружного диаметра НД 32 мм.

Монтаж и подключение

Канальная компоновка рассчитана на скрытую установку внутри вентиляционных каналов и распределение воздуха по системе воздуховодов. При монтаже учитывают статическое давление 50 Па и габариты корпуса 632×243×487 мм.

Водяной контур подключается через трубопровод ВР 3/4, а дренажный отвод под НД 32 мм выводится в сливную магистраль. Электропитание выполняется от сети 220 - 240 В, 50 Гц, 1 фаза.

Применение

MDVFN-200D504FE используют в системах центрального кондиционирования, где требуется организовать подачу воздуха по воздуховодам и обеспечить охлаждение/нагрев водой. Модель подходит для объектов с единой инженерной инфраструктурой и потребностью в поддержании заданных параметров микроклимата.

Наличие нескольких скоростных режимов по расходу воздуха и заданное номинальное статическое давление позволяют согласовать работу фанкойла с сопротивлением вентиляционной сети. Тепловые параметры по холодо- и теплопроизводительности применяют при расчете нагрузок на охлаждение и отопление.
