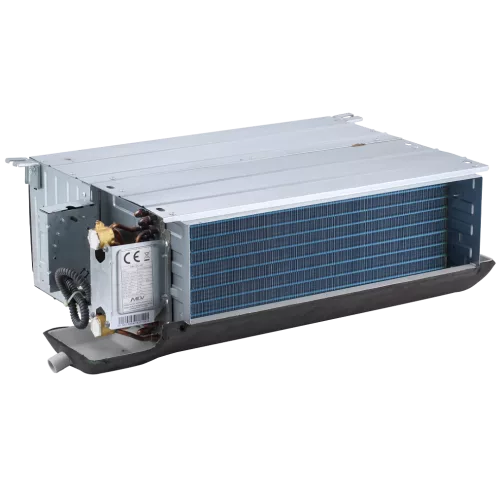

MDV MDVFN-300D504FE четырехтрубный канальный фанкойл, 50 Па, 4 ряда (МДВ)

Основная информация о четырехтрубном канальном фанкойле MDVFN-300D504FE (50 Па, 4 ряда)

Канальный четырехтрубный фанкойл MDVFN-300D504FE предназначен для систем центрального кондиционирования, где требуется организовать подачу воздуха по воздуховодам и обеспечить охлаждение/нагрев водяным теплоносителем. Четырехтрубная компоновка предусматривает раздельные контуры для охлаждения и нагрева, что дает возможность поддерживать заданные тепловые параметры.

Модель выполнена в виде канального четырехрядного фанкойла и комплектуется вентиляторным блоком с AC-типом мотора. Для расчета воздушного режима предусмотрены значения расхода воздуха для разных скоростей: 480/322/237 м³/ч. Номинальное статическое давление (ESP) составляет 50 Па. Холодопроизводительность достигает 3/2,26/1,79 кВт, а теплопроизводительность — 3,8/2,78/2,21 кВт.

Электропитание осуществляется от сети 220-240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность (охлаждение) составляет 62/47/39 Вт в зависимости от скорости. Для водяного контура указаны расход теплоносителя и падение давления на теплообменнике: в режиме охлаждения расход составляет 0,51/0,39/0,31 м³/ч при падении давления 17,8/10,2/6,4 кПа; в режиме нагрева — 0,31/0,24/0,19 м³/ч при падении давления 13,2/8,6/5,8 кПа.

Подключение труб теплоносителя выполняется через ВР 3/4, а наружный диаметр отвода дренажа составляет НД 32 мм. Уровень шума на разных скоростях — 42/37,5/32,5 дБ(А). Габаритные размеры корпуса — 773×243×487 мм, масса 17,5/18,5 кг (нетто/брутто), что учитывают при планировании монтажа и транспортировки.

Ключевые особенности MDVFN-300D504FE

• Четырехтрубная схема: отдельные контуры охлаждения и нагрева по водяному тракту.
• Номинальное ESP: 50 Па для работы с вентиляционной сетью.
• Расход воздуха: 480/322/237 м³/ч (Выс./Ср./Низк.).
• Холодопроизводительность: 3/2,26/1,79 кВт.
• Теплопроизводительность: 3,8/2,78/2,21 кВт.
• Питание: 220 - 240 В, 50 Гц, 1 фаза.
• Подключение теплоносителя: ВР 3/4.
• Дренаж: наружный диаметр отвода НД 32 мм.
• Шумовые характеристики: 42/37,5/32,5 дБ(А).
• Габариты и масса: 773×243×487 мм, 17,5/18,5 кг (нетто/брутто).

Технические параметры

• Холодопроизводительность: 3 / 2,26 / 1,79 кВт (Выс./Ср./Низк.).
• Теплопроизводительность: 3,8 / 2,78 / 2,21 кВт (Выс./Ср./Низк.).
• Потребляемая мощность (охлаждение): 62 / 47 / 39 Вт (Выс./Ср./Низк.).
• Расход воздуха: 480 / 322 / 237 м³/ч (Выс./Ср./Низк.).
• Статическое давление (ESP): 50 Па (номинал).
• Расход теплоносителя (охлаждение): 0,51 / 0,39 / 0,31 м³/ч.
• Падение давления воды (охлаждение): 17,8 / 10,2 / 6,4 кПа.
• Расход теплоносителя (нагрев): 0,31 / 0,24 / 0,19 м³/ч.
• Падение давления воды (нагрев): 13,2 / 8,6 / 5,8 кПа.
• Уровень шума: 42 / 37,5 / 32,5 дБ(А) (Выс./Ср./Низк. скорость).

Логистические параметры

• Габариты: 773×243×487 мм (Ш×В×Г).
• Габариты в упаковке: 843×270×520 мм (Ш×В×Г).
• Масса: 17,5 кг (нетто) / 18,5 кг (брутто).

Упаковка и маркировка

Поставка осуществляется в упаковке с габаритами 843×270×520 мм (Ш×В×Г). Масса брутто составляет 18,5 кг, что учитывают при перемещении и хранении.

Совместимость

Фанкойл предназначен для подключения к водяным контурам системы с раздельной подачей теплоносителя. Подключение теплоносителя выполняется через ВР 3/4. Отвод конденсата предусмотрен с наружным диаметром НД 32 мм.

Монтаж и подключение

Канальный монтаж выполняется с размещением внутри вентиляционного канала и дальнейшей подачей воздуха в помещение через сеть воздуховодов. При установке учитывают статическое давление 50 Па и габариты корпуса 773×243×487 мм.

Водяной контур подключается к трубопроводу ВР 3/4, а дренажный отвод под НД 32 мм выводится в слив. Электропитание подается от сети 220 - 240 В, 50 Гц, 1 фаза.

Применение

MDVFN-300D504FE используется в проектах центрального кондиционирования, где требуется организовать распределение воздуха по воздуховодам и обеспечить охлаждение/нагрев водой. Модель подходит для объектов с общей инженерной системой и расчетной нагрузкой по отоплению и охлаждению.

Значения расхода воздуха в нескольких скоростных режимах и параметр ESP 50 Па позволяют согласовать работу фанкойла с сопротивлением вентиляционной сети. Холодо- и теплопроизводительность применяют при подборе по суммарным тепловым потребностям помещения.
