Артикул: MDTI-12HWFN8 / MDOU-12HFN8
В наличии

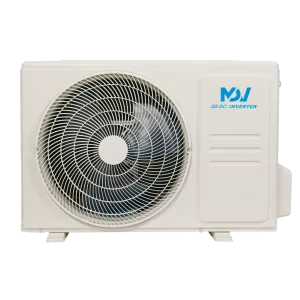

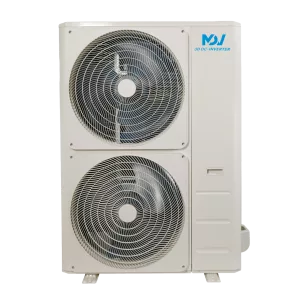

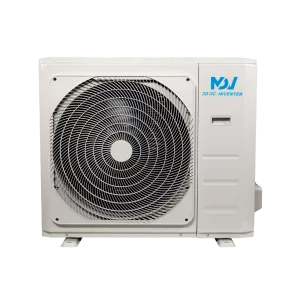

MDV MDTI-12HWFN8 / MDOU-12HFN8 канальная инверторная сплит-система (МДВ)
118 500 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о канальной инверторной сплит-системе MDV MDTI-12HWFN8 / MDOU-12HFN8

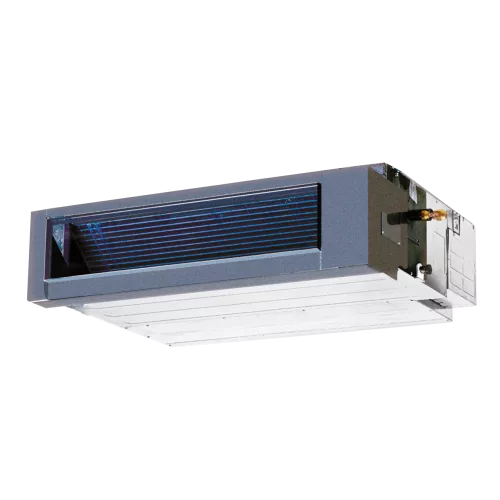

Канальная инверторная сплит-система MDV в модельной паре MDTI-12HWFN8 (внутренний блок) и MDOU-12HFN8 (наружный блок) предназначена для распределения охлаждённого и нагретого воздуха по каналам вентиляции в помещениях с повышенными требованиями к уровню шума и энергоэффективности. Инверторный принцип управления компрессором позволяет поддерживать заданную температуру и регулировать мощность без резких скачков, что улучшает комфорт в режиме охлаждения и нагрева.
Система рассчитана на работу от сети 220-240 В при частоте 50 Гц и однофазном питании. Номинальные тепловые и холодопроизводительности составляют 3,52 кВт (охлаждение) и 3,81 кВт (нагрев) при соответствующих диапазонах потребляемой мощности и токов. При энергоэффективности охлаждения класса A++ и нагрева класса A+ используются показатели SEER 6,30 и SCOP 4,00 (усредненный, при Tbiv = -7 °C).
Для работы в климатических условиях предусмотрены рабочие температурные диапазоны для наружного воздуха: при охлаждении от -15 до +50 °C (включая уточнение -27 °C*), при нагреве от -15 до +24 °C. Подключение электропитания выполняется через наружный блок, а расход воздуха внутреннего блока составляет 300-600 м³/ч. Статическое давление обеспечивает рабочие режимы в диапазоне 0-60 Па при номинале 25 Па.
Технические характеристики
Номинальная холодопроизводительность: 3,52 кВт (0,53 - 3,99). Номинальная теплопроизводительность: 3,81 кВт (1,00 - 4,39). Номинальная потребляемая мощность при охлаждении: 1,05 кВт (0,16 - 1,37), при нагреве: 1,04 кВт (0,30 - 1,39). Номинальный потребляемый ток: при охлаждении 4,8 А (1,3 - 6,1), при нагреве 4,5 А (1,5 - 6,2). Максимальная потребляемая мощность: 1,85 кВт, максимальный потребляемый ток: 9,0 А.
Расход воздуха наружного блока: 2200 м³/ч. Уровень шума внутреннего блока: 30 / 32 / 34,5 дБ(А), наружного блока: 53,5 дБ(А). ESP (статическое давление): 25 Па при номинале и 0-60 Па в рабочем диапазоне. Диапазон регулирования наружных температур: -15 (-27 °C*)...+50 °C для охлаждения и -15...+24 °C для нагрева.
Ключевые особенности MDTI-12HWFN8 / MDOU-12HFN8
- Модельная пара блоков: внутренний блок MDTI-12HWFN8, наружный блок MDOU-12HFN8.
- Инверторное управление: плавная регулировка мощности компрессора для охлаждения и нагрева.
- Производительность: 3,52 кВт (охлаждение) и 3,81 кВт (нагрев).
- Энергоэффективность: SEER 6,30, SCOP 4,00; классы A++ (охлаждение) и A+ (нагрев).
- Климатические условия: рабочие температуры наружного воздуха при охлаждении -15 (-27 °C*)...+50 °C, при нагреве -15...+24 °C.
- Статическое давление: диапазон 0-60 Па при номинале 25 Па (для канального распределения воздуха).
- Воздушный поток: расход воздуха внутреннего блока 300-600 м³/ч, наружного блока 2200 м³/ч.
- Уровень шума: 30 / 32 / 34,5 дБ(А) на внутреннем блоке и 53,5 дБ(А) на наружном.
- Хладагент и заправка: R32, заводская заправка 0,71 кг; дозаправка при длине трубопровода более 5 м - 12 г/м.
- Ротационный компрессор: GMCC, модель KSN98D64UFZ3.
Эксплуатационные параметры
Система предназначена для работы при температурах наружного воздуха: при охлаждении от -15 до +50 °C с уточнением -27 °C* (рабочий режим наружных температур), при нагреве от -15 до +24 °C. Дренажная система рассчитана на подъём конденсата встроенной помпой высотой до 750 мм.
Предельные параметры по трубопроводу: максимальная длина трассы 25 м, максимальный перепад высот 10 м. Для корректной эксплуатации и стабильной работы рекомендуется соблюдать допустимые значения длины трассы и разницы высот между внутренним и наружным блоками.
Логистические параметры
Габариты и масса для установки и транспортировки: внутренний блок - 700×200×506 мм, наружный блок - 765×555×303 мм. Размеры в упаковке: внутренний блок 860×285×540 мм, наружный блок 887×610×337 мм. Масса (нетто/брутто): внутренний блок 17,8 / 22,2 кг, наружный блок 26,6 / 29,0 кг.
Упаковка и маркировка
Поставляется в раздельных коробах для внутреннего и наружного блоков. Параметры габаритов и массы в упаковке указаны для логистических операций и планирования места при доставке и размещении оборудования.
Монтаж и подключение
Подключение электропитания выполняется через наружный блок. Для питания используется кабель 3×1,5 мм², для межблочного соединения - кабель 4×1,5 мм². Трубопровод рассчитан на диаметры: жидкостная линия 6,35 (1/4) мм, газовая линия 9,53 (3/8) мм.
Наружный диаметр отвода дренажа составляет 25 мм. Канальный внутренний блок обеспечивает подачу воздуха в диапазоне 300-600 м³/ч, а статическое давление поддерживается в пределах 0-60 Па (номинал 25 Па).
Применение
Канальная инверторная сплит-система MDV MDTI-12HWFN8 / MDOU-12HFN8 подходит для централизованного кондиционирования и отопления помещений, где предпочтительно спрятать внутренний блок и распределять воздушный поток по системе воздуховодов. Типовые сценарии - коммерческие объекты (офисы, торговые помещения), административные и бытовые пространства, где важны умеренный уровень шума, плавная работа и возможность поддерживать температуру в режимах охлаждения и нагрева.
Благодаря инверторному управлению и расчету под рабочие температуры наружного воздуха система может использоваться круглый сезон при соблюдении требований к монтажу и ограничениям по длине трассы и перепаду высот.
Технические характеристики MDTI-12HWFN8 / MDOU-12HFN8
Воздушный поток и шум
- Расход воздуха внутреннего блока
- 300-600 м³/ч
- Расход воздуха наружного блока
- 2200 м³/ч
- Уровень шума внутреннего блока
- 30 / 32 / 34,5 дБ(А)
- Уровень шума наружного блока
- 53,5 дБ(А)
Дренаж и конденсат
- Дренаж
- Наружный диаметр отвода: 25 мм; высота подъема помпы: до 750 мм
Идентификаторы и исполнение
- Модель внутреннего блока
- MDTI-12HWFN8
- Модель наружного блока
- MDOU-12HFN8
Монтажные электрические параметры
- Кабель питания
- 3×1,5 мм²
- Межблочный кабель
- 4×1,5 мм²
- Потребляемая мощность (нагрев)
- 1,04 кВт (0,30 - 1,39)
- Потребляемая мощность (охлаждение)
- 1,05 кВт (0,16 - 1,37)
Питание и электрические параметры
- Максимальная потребляемая мощность
- 1,85 кВт
- Максимальный потребляемый ток
- 9,0 А
- Номинальная потребляемая мощность (нагрев), кВт
- 1,04 (0,30 - 1,39)
- Номинальная потребляемая мощность (охлаждение), кВт
- 1,05 (0,16-1,37)
- Питание
- 220-240 В, 50 Гц, 1 фаза
- Потребляемый ток (нагрев)
- 4,5 А (1,5 - 6,2)
- Потребляемый ток (охлаждение)
- 4,8 А (1,3 - 6,1)
- Электропитание, В/Гц/Ф
- 220-240/50/1
Размеры и масса
- Вес внутреннего блока
- 17,8 / 22,2 кг (нетто/брутто)
- Вес наружного блока
- 26,6 / 29,0 кг (нетто/брутто)
- Размеры внутреннего блока (Ш×В×Г)
- 700×200×506 мм
- Размеры внутреннего блока в упаковке (Ш×В×Г)
- 860×285×540 мм
- Размеры наружного блока (Ш×В×Г)
- 765×555×303 мм
- Размеры наружного блока в упаковке (Ш×В×Г)
- 887×610×337 мм
Трасса и монтажные ограничения
- Диаметры трубопровода
- Жидкость: 6,35 (1/4) мм; газ: 9,53 (3/8) мм
- Максимальная длина трассы
- 25 м
- Максимальный перепад высот
- 10 м
Управление и компрессор
- Бренд компрессора
- GMCC
- Компрессор
- Ротационный GMCC, модель KSN98D64UFZ3
- Модель компрессора
- KSN98D64UFZ3
- Тип компрессора
- Ротационный
Условия эксплуатации и монтажные ограничения
- Подключение электропитания
- наружный блок
Характеристики охлаждения и нагрева
- Рабочий диапазон наружных температур (нагрев)
- -15 ... +24 °C
- Рабочий диапазон наружных температур (охлаждение)
- -15 (-27 °C*) ... +50 °C
- Теплопроизводительность
- Номинально 3,81 кВт (1,00 - 4,39)
- Холодопроизводительность
- Номинально 3,52 кВт (0,53 - 3,99)
Хладагент и заправка
- Заводская заправка хладагента, кг
- 0,71
- Заправка хладагента
- 0,71 кг; дозаправка при длине трубопровода более 5 м: 12 г/м
- Тип хладагента
- R32
- Хладагент
- R32
Энергоэффективность
- SEER
- 6,30
- Класс энергоэффективности (нагрев)
- A+
- Класс энергоэффективности (охлаждение)
- A++
- Класс энергоэффективности нагрева
- A+
- Класс энергоэффективности охлаждения
- A++
- Сезонная энергоэффективность нагрева (SCOP)
- 4,00 (усредненный, Tbiv = -7 °C)
- Сезонная энергоэффективность охлаждения (SEER)
- 6,30
Характеристики
- ESP (статическое давление, диапазон), Па
- 0 - 60
- ESP (статическое давление, номинал), Па
- 25
- SCOP (усредненный, Tbiv= -7°C), Вт/Вт
- 4,00
- Вес внутреннего блока (нетто/брутто), кг
- 17,8 / 22,2
- Высота подъема встроенной дренажной помпы, мм
- 750
- Диаметр газовой трубы, мм (дюйм)
- 9,53 (3/8)
- Диаметр жидкостной трубы, мм (дюйм)
- 6,35 (1/4)
- Дозаправка (при длине трубопровода более 5 м), г/м
- 12
- Кабель питания, мм²
- 3х1,5
- Максимальная длина труб, м
- 25
- Максимальная потребляемая мощность, кВт
- 1,85
- Максимальный перепад высот, м
- 10
- Максимальный потребляемый ток, А
- 9,0
- Межблочный кабель, мм²
- 4х1,5
- Наружный диаметр отвода дренажа, мм
- 25
- Номинальная теплопроизводительность, кВт
- 3,81 (1,00 - 4,39)
- Номинальная холодопроизводительность, кВт
- 3,52 (0,53 - 3,99)
- Номинальный потребляемый ток (нагрев), А
- 4,5 (1,5 - 6,2)
- Номинальный потребляемый ток (охлаждение), А
- 4,8 (1,3 - 6,1)
- Рабочий диапазон наружных температур при нагреве, °C
- -15...+24
- Рабочий диапазон наружных температур при охлаждении, °C
- -15(-27°C*)...+50
- Размер внутреннего блока (Ш×В×Г), мм
- 700×200×506
- Размер внутреннего блока в упаковке (Ш×В×Г), мм
- 860×285×540
- Размер наружного блока (Ш×В×Г), мм
- 765×555×303
- Размер наружного блока в упаковке (Ш×В×Г), мм
- 887×610×337
- Расход воздуха внутреннего блока, м³/ч
- 300-600
- Расход воздуха наружного блока, м³/ч
- 2200
- Статическое давление
- 25 Па (номинал), 0 - 60 Па (диапазон)
- Уровень шума внутреннего блока, дБ(А)
- 30 / 32 / 34,5
- Уровень шума наружного блока, дБ(А)
- 53,5
