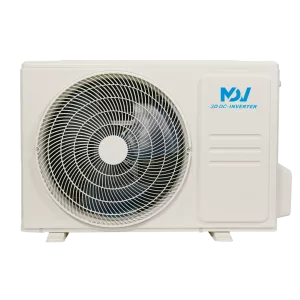

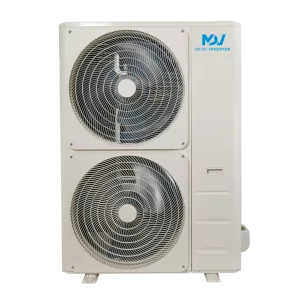

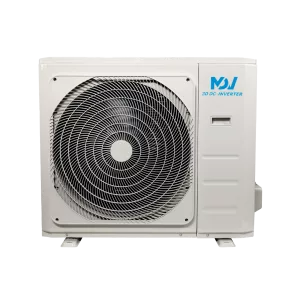

MDV MDTI-24HWFN8 / MDOU-24HFN8 канальная инверторная сплит-система (МДВ)
174 800 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о канальной инверторной сплит-системе MDV MDTI-24HWFN8 / MDOU-24HFN8

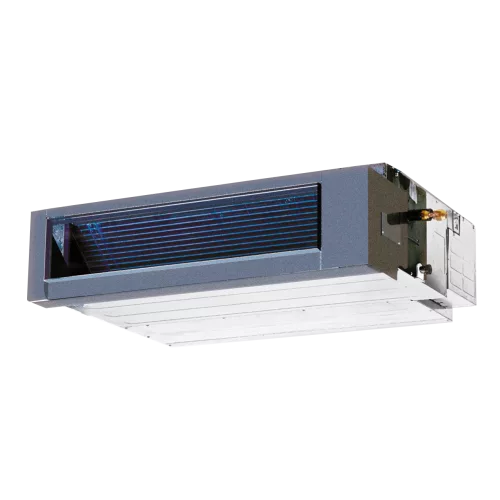

Канальная инверторная сплит-система MDV рассчитана на охлаждение и нагрев помещений с распределением воздуха по каналам вентиляции. Модельная пара включает внутренний блок MDTI-24HWFN8 и наружный блок MDOU-24HFN8. Инверторный привод компрессора обеспечивает регулирование мощности, помогая поддерживать стабильный микроклимат в режиме охлаждения и нагрева.
Электропитание системы: 220-240 В, 50 Гц, 1 фаза; подключение электропитания выполняется через наружный блок. Номинальная холодопроизводительность составляет 7,03 кВт (диапазон 3,28 - 8,16), а номинальная теплопроизводительность - 7,62 кВт (диапазон 2,81 - 8,49). Номинальная потребляемая мощность при охлаждении: 2,19 кВт (0,75 - 2,96), при нагреве: 1,90 кВт (0,64 - 2,58). Максимальная потребляемая мощность - 3,70 кВт, максимальный потребляемый ток - 19,0 А.
Энергоэффективность охлаждения соответствует классу A++ при SEER 6,20, а нагрева - A+ при SCOP 4,00 (усредненный, Tbiv = -7 °C). Для наружных условий предусмотрены рабочие температуры при охлаждении -15 (-27 °C*) ... +50 °C и при нагреве -15 ... +24 °C. Для канального распределения воздуха предусмотрены ESP: 25 Па (номинал) и 0 - 160 Па (диапазон), а расход воздуха внутреннего блока - 825 - 1230 м³/ч.
Технические характеристики
Номинальный потребляемый ток при охлаждении - 10,2 А (4,2 - 13,2), при нагреве - 9,2 А (3,8 - 11,6). Уровень шума внутреннего блока: 41 / 46 / 49 дБ(А), наружного блока: 57 дБ(А). Расход воздуха наружного блока - 3500 м³/ч.
Ключевые особенности MDTI-24HWFN8 / MDOU-24HFN8
- Модельная пара блоков: внутренний блок MDTI-24HWFN8, наружный блок MDOU-24HFN8.
- Инверторное управление: регулировка мощности компрессора для охлаждения и нагрева.
- Производительность: 7,03 кВт (охлаждение) и 7,62 кВт (нагрев).
- Энергоэффективность: SEER 6,20, SCOP 4,00; классы A++ (охлаждение) и A+ (нагрев).
- Рабочие температуры: -15 (-27 °C*) ... +50 °C (охлаждение) и -15 ... +24 °C (нагрев).
- Статическое давление: 25 Па (номинал) и 0 - 160 Па (диапазон) для каналов.
- Воздушный поток: 825 - 1230 м³/ч на внутреннем блоке, 3500 м³/ч на наружном.
- Шумовые параметры: 41 / 46 / 49 дБ(А) внутри и 57 дБ(А) снаружи.
- Хладагент и заправка: R32, заводская заправка 1,50 кг; дозаправка 24 г/м при длине труб более 5 м.
- Ротационный компрессор: GMCC, модель KTM240D43UKT.
Эксплуатационные параметры
Система работает при температурах наружного воздуха: при охлаждении -15 (-27 °C*) ... +50 °C и при нагреве -15 ... +24 °C. Встроенная дренажная помпа обеспечивает подъём конденсата высотой до 750 мм.
Максимальные параметры трассы и монтажа: длина трубопровода до 50 м, максимальный перепад высот до 25 м. Эти значения учитываются при проектировании трассы между блоками.
Логистические параметры
Габариты: внутренний блок - 1100×249×774 мм, наружный блок - 890×673×342 мм. В упаковке: внутренний блок 1305×315×805 мм, наружный блок 995×740×398 мм. Масса (нетто/брутто): внутренний блок 32,3 / 39,7 кг, наружный блок 43,9 / 46,9 кг.
Упаковка и маркировка
Поставка выполняется раздельно для внутреннего и наружного блоков. Для планирования размещения и перевозки используются габариты и вес в упаковке.
Монтаж и подключение
Подключение электропитания выполняется через наружный блок. Кабель питания - 3×2,5 мм², межблочный кабель - 4×1,5 мм². Трубопровод рассчитан на диаметры: жидкостная линия 9,53 (3/8) мм, газовая линия 15,88 (5/8) мм.
Наружный диаметр отвода дренажа: 25 мм. Статическое давление поддерживается в диапазоне 0 - 160 Па при номинале 25 Па, расход воздуха внутреннего блока составляет 825 - 1230 м³/ч.
Применение
Канальная инверторная сплит-система MDV MDTI-24HWFN8 / MDOU-24HFN8 применяется для охлаждения и отопления помещений, где требуется спрятать внутренний блок и организовать распределение воздуха через воздуховоды. Система подходит для коммерческих и административных объектов, а также для жилых пространств с подготовленной системой каналов, где важны точность поддержания температур и работа при заданных климатических условиях.
Решение актуально при проектировании вентиляционных схем с учётом расхода воздуха, требуемого статического давления и допустимых ограничений по длине трассы и перепаду высот.
Технические характеристики MDTI-24HWFN8 / MDOU-24HFN8
Воздушный поток и шум
- Расход воздуха внутреннего блока
- 825 - 1230 м³/ч
- Расход воздуха наружного блока
- 3500 м³/ч
- Уровень шума внутреннего блока
- 41 / 46 / 49 дБ(А)
- Уровень шума наружного блока
- 57 дБ(А)
Дренаж и конденсат
- Дренаж
- Наружный диаметр отвода: 25 мм; высота подъема помпы: до 750 мм
Идентификаторы и исполнение
- Модель внутреннего блока
- MDTI-24HWFN8
- Модель наружного блока
- MDOU-24HFN8
Монтажные электрические параметры
- Кабель питания
- 3×2,5 мм²
- Межблочный кабель
- 4×1,5 мм²
- Потребляемая мощность (нагрев)
- 1,90 кВт (0,64 - 2,58)
- Потребляемая мощность (охлаждение)
- 2,19 кВт (0,75 - 2,96)
Питание и электрические параметры
- Максимальная потребляемая мощность
- 3,70 кВт
- Максимальный потребляемый ток
- 19,0 А
- Номинальная потребляемая мощность (нагрев), кВт
- 1,90 (0,64 - 2,58)
- Номинальная потребляемая мощность (охлаждение), кВт
- 2,19 (0,75 - 2,96)
- Питание
- 220-240 В, 50 Гц, 1 фаза
- Потребляемый ток (нагрев)
- 9,2 А (3,8 - 11,6)
- Потребляемый ток (охлаждение)
- 10,2 А (4,2 - 13,2)
- Электропитание, В/Гц/Ф
- 220-240/50/1
Размеры и масса
- Вес внутреннего блока
- 32,3 / 39,7 кг (нетто/брутто)
- Вес наружного блока
- 43,9 / 46,9 кг (нетто/брутто)
- Размеры внутреннего блока (Ш×В×Г)
- 1100×249×774 мм
- Размеры внутреннего блока в упаковке (Ш×В×Г)
- 1305×315×805 мм
- Размеры наружного блока (Ш×В×Г)
- 890×673×342 мм
- Размеры наружного блока в упаковке (Ш×В×Г)
- 995×740×398 мм
Трасса и монтажные ограничения
- Диаметры трубопровода
- Жидкость: 9,53 (3/8) мм; газ: 15,88 (5/8) мм
- Максимальная длина трассы
- 50 м
- Максимальный перепад высот
- 25 м
Управление и компрессор
- Бренд компрессора
- GMCC
- Компрессор
- Ротационный GMCC, модель KTM240D43UKT
- Модель компрессора
- KTM240D43UKT
- Тип компрессора
- Ротационный
Условия эксплуатации и монтажные ограничения
- Подключение электропитания
- наружный блок
Характеристики охлаждения и нагрева
- Рабочий диапазон наружных температур (нагрев)
- -15 ... +24 °C
- Рабочий диапазон наружных температур (охлаждение)
- -15 (-27 °C*) ... +50 °C
- Теплопроизводительность
- Номинально 7,62 кВт (2,81 - 8,49)
- Холодопроизводительность
- Номинально 7,03 кВт (3,28 - 8,16)
Хладагент и заправка
- Заводская заправка хладагента, кг
- 1,50
- Заправка хладагента
- 1,50 кг; дозаправка при длине трубопровода более 5 м: 24 г/м
- Тип хладагента
- R32
- Хладагент
- R32
Энергоэффективность
- SEER
- 6,20
- Класс энергоэффективности (нагрев)
- A+
- Класс энергоэффективности (охлаждение)
- A++
- Класс энергоэффективности нагрева
- A+
- Класс энергоэффективности охлаждения
- A++
- Сезонная энергоэффективность нагрева (SCOP)
- 4,00 (усредненный, Tbiv = -7 °C)
- Сезонная энергоэффективность охлаждения (SEER)
- 6,20
Характеристики
- ESP (статическое давление, диапазон), Па
- 0 - 160
- ESP (статическое давление, номинал), Па
- 25
- SCOP (усредненный, Tbiv= -7°C), Вт/Вт
- 4,00
- Вес внутреннего блока (нетто/брутто), кг
- 32,3 / 39,7
- Высота подъема встроенной дренажной помпы, мм
- 750
- Диаметр газовой трубы, мм (дюйм)
- 15,88 (5/8)
- Диаметр жидкостной трубы, мм (дюйм)
- 9,53 (3/8)
- Дозаправка (при длине трубопровода более 5 м), г/м
- 24
- Кабель питания, мм²
- 3х2,5
- Максимальная длина труб, м
- 50
- Максимальная потребляемая мощность, кВт
- 3,70
- Максимальный перепад высот, м
- 25
- Максимальный потребляемый ток, А
- 19,0
- Межблочный кабель, мм²
- 4х1,5
- Наружный диаметр отвода дренажа, мм
- 25
- Номинальная теплопроизводительность, кВт
- 7,62 (2,81 - 8,49)
- Номинальная холодопроизводительность, кВт
- 7,03 (3,28 - 8,16)
- Номинальный потребляемый ток (нагрев), А
- 9,2 (3,8 - 11,6)
- Номинальный потребляемый ток (охлаждение), А
- 10,2 (4,2 - 13,2)
- Рабочий диапазон наружных температур при нагреве, °C
- -15...+24
- Рабочий диапазон наружных температур при охлаждении, °C
- -15(-27°C*)...+50
- Размер внутреннего блока (Ш×В×Г), мм
- 1100×249×774
- Размер внутреннего блока в упаковке (Ш×В×Г), мм
- 1305×315×805
- Размер наружного блока (Ш×В×Г), мм
- 890×673×342
- Размер наружного блока в упаковке (Ш×В×Г), мм
- 995×740×398
- Расход воздуха внутреннего блока, м³/ч
- 825 - 1230
- Расход воздуха наружного блока, м³/ч
- 3500
- Статическое давление
- 25 Па (номинал), 0 - 160 Па (диапазон)
- Уровень шума внутреннего блока, дБ(А)
- 41 / 46 / 49
- Уровень шума наружного блока, дБ(А)
- 57
