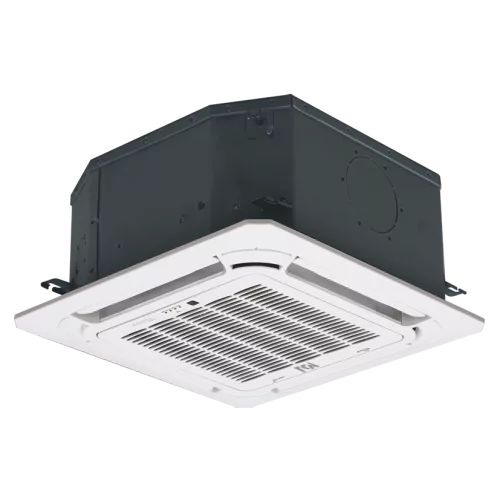

MDV MDKD-300R кассетный двухтрубный компактный четырехпоточный фанкойл (МДВ)

Основная информация о кассетном двухтрубном компактном четырехпоточном фанкойле MDV MDKD-300R

Кассетный двухтрубный компактный четырехпоточный фанкойл MDV MDKD-300R предназначен для установки в подвесной потолок и формирования распределенного воздушного потока в обслуживаемом помещении. Модель относится к серии MDKD; внутренний блок работает с панелью MDV-MBQ4-03B. Тип мотора вентилятора - АС. Двухтрубная схема предусматривает использование единого контура теплоносителя для режимов охлаждения и отопления, а четыре потока обеспечивают более равномерное распределение воздушной струи.

Производительность фанкойла приведена для трех скоростей: холодопроизводительность составляет 3/2,58/2,16 кВт, теплопроизводительность - 4/3,5/3,08 кВт. Расход воздуха изменяется в диапазоне 510/440/360 м³/ч. Для охлаждения указан расход теплоносителя 0,522 м³/ч и падение давления воды в теплообменнике 14 кПа.

Параметры электропитания: 220-240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность на охлаждение: 50/40/30 Вт. Уровень шума достигает 36/33/28 дБ(А) на выс./ср./низк. скоростях. Присоединение труб выполнено с диаметром 3/4 ВР (вход/выход), диаметр отвода дренажа - 25 мм. Габариты внутреннего блока - 575×261×575 мм, панели - 647×50×647 мм. Габариты в упаковке: внутренний блок 670×290×670 мм, панель 715×123×715 мм. Вес внутреннего блока 16,5/20 кг (нетто/брутто), вес панели 2,5/4,5 кг (нетто/брутто).

Ключевые особенности MDKD-300R

• Компактное кассетное исполнение: установка в нишу подвесного потолка при компактных габаритах.
• Двухтрубная схема: охлаждение и отопление по единому контуру теплоносителя.
• Четырехпоточное распределение: воздушный поток организован четырьмя потоками.
• АС-мотор вентилятора: тип привода вентилятора - АС.
• Холодопроизводительность по скоростям: 3/2,58/2,16 кВт.
• Теплопроизводительность по скоростям: 4/3,5/3,08 кВт.
• Расход воздуха: 510/440/360 м³/ч (выс./ср./низк.).
• Гидравлика теплообменника: расход теплоносителя (охлаждение) 0,522 м³/ч; падение давления воды 14 кПа.
• Шумовые характеристики: 36/33/28 дБ(А) на выс./ср./низк. скоростях.
• Питание и мощность: 220-240 В, 50 Гц, 1 фаза; потребляемая мощность (охлаждение) 50/40/30 Вт.
• Трубопроводы и дренаж: вход/выход 3/4 ВР; диаметр отвода дренажа 25 мм.
• Габариты и масса: внутренний блок 575×261×575 мм, панель 647×50×647 мм; вес внутреннего блока 16,5/20 кг, панели 2,5/4,5 кг.
• Транспортные габариты: внутренний блок в упаковке 670×290×670 мм, панель в упаковке 715×123×715 мм.

Применение

Фанкойл MDV MDKD-300R используется в системах центрального кондиционирования и отопления с водяным теплоносителем. Устройство встраивается в подвесной потолок и обеспечивает распределение воздуха в помещении. Модель предназначена для сценариев, где требуется поддержание температурного режима в режиме охлаждения или отопления, а характеристики воздушного потока и теплопроизводительности/холодопроизводительности выбираются под требуемую нагрузку. При проектировании учитывают расход воздуха, гидравлические параметры теплообменника, шумовые ограничения, а также габариты места установки и присоединение труб 3/4 ВР и дренаж с отводом 25 мм.
