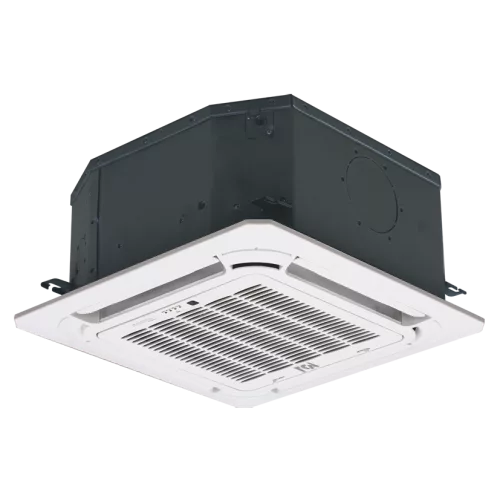

MDV MDKD-500R кассетный двухтрубный фанкойл (четырёхпоточный, компактный) с АС мотором (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о кассетном двухтрубном фанкойле MDV MDKD-500R с АС мотором
Кассетный двухтрубный фанкойл MDV MDKD-500R из серии MDKD предназначен для водяных систем кондиционирования и обеспечивает распределение воздуха через четыре потока в компактном кассетном исполнении. Встраиваемый внутренний блок размещается в потолочной нише, а двухтрубная схема позволяет использовать фанкойл в системах, где охлаждение и нагрев подаются по раздельным трубопроводам.
Модель оснащена вентилятором с АС мотором и работает в режимах высокой, средней и низкой скорости. При выборе режима учитываются холодопроизводительность и теплопроизводительность, а также расход воздуха, расход теплоносителя (охлаждение) и падение давления на теплообменнике. Эти параметры важны для согласования фанкойла с инженерными расчетами и гидравлическими характеристиками системы.
Электропитание соответствует 220 - 240 В, 50 Гц, 1 фаза. Уровень шума меняется в зависимости от скорости вращения вентилятора и составляет 45 / 42 / 34 дБ(А). Диаметр водяных подключений - 3/4 ВР для входной и выходной труб, а наружный диаметр отвода дренажа равен 25 мм.
Фанкойл включает внутренний блок и панель. Габариты внутреннего блока составляют 575 × 261 × 575 мм, панели - 647 × 50 × 647 мм. Для логистики и монтажа указаны размеры в упаковке: 670 × 290 × 670 мм для внутреннего блока и 715 × 123 × 715 мм для панели. Вес внутреннего блока - 16,5 кг (нетто) / 20 кг (брутто), вес панели - 2,5 кг (нетто) / 4,5 кг (брутто).
Ключевые особенности MDKD-500R
- Двухтрубная схема: работа в режимах охлаждения и нагрева в рамках двух трубных контуров.
- Четырёхпоточный кассетный воздух: распределение воздушного потока через четыре направления в потолочном исполнении.
- АС мотор вентилятора: вентилятор с электродвигателем переменного тока для формирования воздушного потока в трех скоростных режимах.
- Производительность по холоду: 4,5 кВт (выс.), 3,6 кВт (сред.), 3,06 кВт (низ.).
- Производительность по теплу: 6 кВт (выс.), 4,76 кВт (сред.), 4,07 кВт (низ.).
- Расход воздуха: 850 м³/ч (выс.), 730 м³/ч (сред.), 600 м³/ч (низ.).
- Расход теплоносителя (охлаждение): 0,774 м³/ч.
- Падение давления в теплообменнике (охлаждение): 16 кПа.
- Уровень шума: 45 / 42 / 34 дБ(А) (выс./сред./низ.).
- Водяные подключения: диаметр входной и выходной труб - 3/4 ВР.
- Дренаж: наружный диаметр отвода дренажа 25 мм.
Технические параметры
- Модель: MDKD-500R.
- Панель: MDV-MBQ4-03B.
- Тип мотора вентилятора: АС.
- Электропитание: 220 - 240 В, 50 Гц, 1 Ф.
- Номинальная потребляемая мощность (охлаждение): 95 Вт (выс.), 53 Вт (сред.), 42 Вт (низ.).
Эксплуатационные параметры
- Холодопроизводительность: 4,5 / 3,6 / 3,06 кВт (выс./сред./низ.).
- Теплопроизводительность: 6 / 4,76 / 4,07 кВт (выс./сред./низ.).
- Расход воздуха: 850 / 730 / 600 м³/ч (выс./сред./низ.).
- Расход теплоносителя (охлаждение): 0,774 м³/ч.
- Падение давления воды в теплообменнике (охлаждение): 16 кПа.
- Уровень шума: 45 / 42 / 34 дБ(А) (выс./сред./низ.).
Логистические параметры и упаковка
- Размер внутреннего блока: 575 × 261 × 575 мм.
- Размер панели: 647 × 50 × 647 мм.
- Размер внутреннего блока в упаковке: 670 × 290 × 670 мм.
- Размер панели в упаковке: 715 × 123 × 715 мм.
- Вес внутреннего блока: 16,5 кг (нетто), 20 кг (брутто).
- Вес панели: 2,5 кг (нетто), 4,5 кг (брутто).
Применение
Кассетный фанкойл MDV MDKD-500R применяется в проектах водяного кондиционирования, когда требуется встраиваемое потолочное решение и распределение воздуха через четыре направления. Двухтрубная схема делает модель подходящей для объектов с раздельной подачей теплоносителя в контуры нагрева и охлаждения.
Фанкойл работает в трех скоростных режимах вентилятора, что позволяет учитывать требования по производительности и шумовым ограничениям. При подборе и эксплуатации важны значения холодо- и теплопроизводительности, расхода воздуха, а также расход теплоносителя и падение давления на теплообменнике в режиме охлаждения.
Отвод конденсата организуется через дренажный патрубок с наружным диаметром 25 мм, поэтому при монтаже следует предусмотреть корректное подключение дренажной линии в соответствии с проектными решениями по системе.
Технические характеристики MDKD-500R
Воздушный поток и шум
- Уровень шума
- 45 / 42 / 34 дБ(А) (выс./сред./низ.)
Дренаж и конденсат
- Падение давления воды (охлаждение)
- 16 кПа
Идентификаторы и исполнение
- Модель
- MDKD-500R
- Панель
- MDV-MBQ4-03B
Питание и электрические параметры
- Потребляемая мощность (охлаждение)
- 95 Вт (выс.), 53 Вт (сред.), 42 Вт (низ.)
- Электропитание
- 220 - 240 В, 50 Гц, 1 Ф
- Электропитание, В/Гц/Ф
- 220-240/50/1
Размеры и масса
- Вес внутреннего блока
- 16,5 кг (нетто), 20 кг (брутто)
- Вес панели
- 2,5 кг (нетто), 4,5 кг (брутто)
- Размер внутреннего блока
- 575 × 261 × 575 мм
- Размер панели
- 647 × 50 × 647 мм
Упаковка и количество
- Размер внутреннего блока в упаковке
- 670 × 290 × 670 мм
- Размер панели в упаковке
- 715 × 123 × 715 мм
Управление и компрессор
- Расход воздуха
- 850 м³/ч (выс.), 730 м³/ч (сред.), 600 м³/ч (низ.)
- Расход теплоносителя (охлаждение)
- 0,774 м³/ч
- Тип мотора вентилятора
- АС
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 6 кВт (выс.), 4,76 кВт (сред.), 4,07 кВт (низ.)
- Холодопроизводительность
- 4,5 кВт (выс.), 3,6 кВт (сред.), 3,06 кВт (низ.)
Характеристики
- Вес внутреннего блока (нетто/брутто), кг
- 16,5 / 20
- Вес панели (нетто/брутто), кг
- 2,5 / 4,5
- Диаметр входной трубы
- 3/4 ВР
- Диаметр входной трубы, дюйм
- 3/4 ВР
- Диаметр выходной трубы
- 3/4 ВР
- Диаметр выходной трубы, дюйм
- 3/4 ВР
- Диаметр отвода дренажа
- 25 мм
- Наружный диаметр отвода дренажа, мм
- 25
- Номинальная потребляемая мощность (охлаждение) (Выс./Ср./Низк.), Вт
- 95/53/42
- Падение давления воды в теплообменнике (охлаждение), кПа
- 16
- Размер внутреннего блока (Ш×В×Г), мм
- 575×261×575
- Размер внутреннего блока в упаковке (Ш×В×Г), мм
- 670×290×670
- Размер панели (Ш×В×Г), мм
- 647×50×647
- Размер панели в упаковке (Ш×В×Г), мм
- 715×123×715
- Расход воздуха (Выс./Ср./Низк.), м³/ч
- 850/730/600
- Расход теплоносителя (охлаждение), м³/ч
- 0,774
- Теплопроизводительность (Выс./Ср./Низк.), кВт
- 6/4,76/4,07
- Уровень шума (Выс./Ср./Низк. скорость), дБ(А)
- 45/42/34
- Холодопроизводительность (Выс./Ср./Низк.), кВт
- 4,5/3,6/3,06
