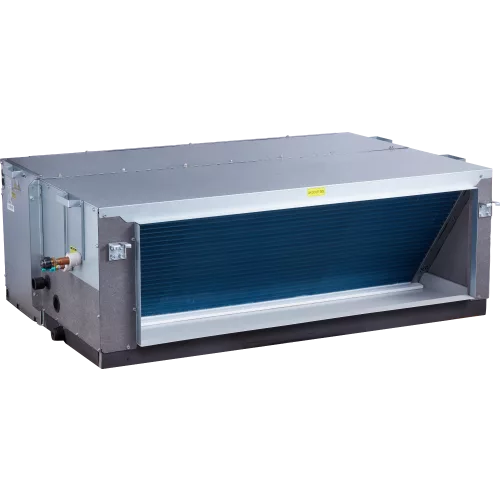

MDV MDV3-252D3VR12D(S) канальный высоконапорный внутренний блок VRF V8 (МДВ)

Основная информация о канальном высоконапорном внутреннем блоке VRF V8 MDV MDV3-252D3VR12D(S)

Канальный высоконапорный внутренний блок VRF MDV MDV3-252D3VR12D(S) серии V8 предназначен для создания комфортного микроклимата в помещениях с разводкой воздуха по воздуховодам. Блок работает в составе мультизональной VRF-системы и обеспечивает охлаждение и обогрев на хладагенте R410A. Канальное исполнение рассчитано на подключение к инженерной системе воздухораспределения, а высоконапорный режим позволяет сохранять требуемый расход на участке с сопротивлениями.

Модель относится к канальным блокам высоконапорного типа и поддерживает параметры, необходимые для проектирования: холодопроизводительность составляет 25,20 кВт, теплопроизводительность - 26,00 кВт. Для подбора воздуховодов важны статические параметры: номинальное статическое давление 150 Па при диапазоне 50 - 280 Па. Расход воздуха находится в интервале 3200 - 4800 м³/ч.

Электропитание предусмотрено однофазное: 220 - 240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность - 0,70 кВт на охлаждение и 0,70 кВт на нагрев. По шумовым характеристикам уровень шума изменяется от 69,5 до 59 дБ(А) в зависимости от режима, а уровень звукового давления - в диапазоне 40 - 50 дБ(А). Для обвязки хладоносителя указаны диаметры труб: жидкостная 12,7 мм (1/2), газовая 22,2 мм (7/8"). Наружный диаметр отвода дренажа - 32 мм.

Габариты внутреннего блока: 1300 × 477 × 910 мм. Упаковочные размеры - 1580 × 650 × 1090 мм. Вес изделия: 82 кг нетто и 120 кг брутто.

Ключевые особенности MDV3-252D3VR12D(S)

• Поколение: V8.
• Тип блока: канальный высоконапорный внутренний блок VRF.
• Холодопроизводительность: 25,20 кВт.
• Теплопроизводительность: 26,00 кВт.
• Расход воздуха: 3200 - 4800 м³/ч.
• Статическое давление: номинал 150 Па, диапазон 50 - 280 Па.
• Уровень шума: 69,5 / 68 / 66 / 64 / 62 / 60 / 59 дБ(А).
• Уровень звукового давления: 40 - 50 дБ(А).
• Входное питание: 220 - 240 В / 50 Гц / 1 фаза.
• Потребляемая мощность: 0,70 кВт (охлаждение) и 0,70 кВт (нагрев).
• Хладагент: R410A.
• Диаметры труб: жидкостная 12,7 мм (1/2), газовая 22,2 мм (7/8").
• Дренаж: наружный диаметр отвода 32 мм.
• Габариты и масса: 1300 × 477 × 910 мм; 82 кг нетто, 120 кг брутто.

Применение

MDV MDV3-252D3VR12D(S) применяется в составе VRF-систем для охлаждения и обогрева помещений, где требуется канальная подача воздуха. Высоконапорное исполнение подходит для распределения воздушного потока через систему воздуховодов с расчетными сопротивлениями и для поддержания заданных параметров в разных зонах объекта.

Перед монтажом учитывают расход воздуха и статическое давление, а также параметры хладотрассы и дренажного отвода. Подключение осуществляется в составе мультизональной системы, где внутренний блок согласуется с режимами работы VRF-оборудования.
