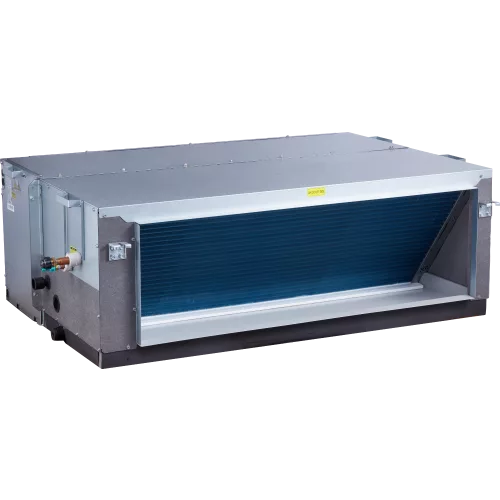

MDV MDVI3-224D3VR12D(S) канальный высоконапорный внутренний блок VRF V8 (МДВ)

Основная информация о канальном высоконапорном внутреннем блоке VRF V8 MDV MDVI3-224D3VR12D(S)

Канальный высоконапорный внутренний блок VRF MDV MDVI3-224D3VR12D(S) серии V8 предназначен для организации климат-контроля в помещениях, где требуется подача воздуха по воздуховодам. Модель рассчитана на работу в составе VRF-системы и обеспечивает охлаждение и обогрев с опорой на хладагент R410A. Конструкция относится к канальному типу, а высоконапорное исполнение помогает передавать воздушный поток на расстояния и поддерживать нужные параметры в системе воздухораспределения.

Внутренний блок выполняет функции теплообмена и формирования потоков воздуха, а управление и согласование режимов осуществляются в составе мультизональной системы. По параметрам модели предусмотрена холодопроизводительность 22,40 кВт и теплопроизводительность 25,00 кВт. Для проектирования воздуховодов важны значения статического давления: номинал 150 Па, диапазон 50 - 280 Па. Инженерные показатели по воздуху включают расход воздуха 2933 - 4400 м³/ч.

По питанию используется однофазное подключение 220 - 240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность на охлаждение и на нагрев составляет 0,60 кВт. Уровень шума зависит от условий работы и составляет 68 / 66 / 64 / 62 / 60,5 / 59 / 58 дБ(А), а уровень звукового давления в диапазоне 38 - 49 дБ(А). Для гидравлической обвязки указаны диаметры труб: жидкостная 9,52 мм (3/8), газовая 19,1 мм (5/8"). Наружный диаметр отвода дренажа - 32 мм.

Габариты внутреннего блока составляют 1300 × 477 × 910 мм. Для перевозки и размещения предусмотрены упаковочные размеры 1580 × 650 × 1090 мм. Вес изделия: 82 кг нетто и 120 кг брутто.

Ключевые особенности MDVI3-224D3VR12D(S)

• Серия и поколение: V8.
• Тип блока: канальный высоконапорный внутренний блок VRF.
• Холодопроизводительность: 22,40 кВт.
• Теплопроизводительность: 25,00 кВт.
• Расход воздуха: 2933 - 4400 м³/ч.
• Статическое давление: номинал 150 Па, диапазон 50 - 280 Па.
• Шумовые параметры: уровень звукового давления 38 - 49 дБ(А), уровень шума 68 / 66 / 64 / 62 / 60,5 / 59 / 58 дБ(А).
• Питание: 220 - 240 В / 50 Гц / 1 фаза.
• Потребляемая мощность: 0,60 кВт (охлаждение) и 0,60 кВт (нагрев).
• Хладагент: R410A.
• Диаметры труб: жидкостная 9,52 мм (3/8), газовая 19,1 мм (5/8").
• Дренаж: наружный диаметр отвода 32 мм.
• Габариты и масса: 1300 × 477 × 910 мм; 82 кг нетто, 120 кг брутто.

Применение

MDV MDVI3-224D3VR12D(S) используется в проектах мультизонального кондиционирования на базе VRF-систем. Канальная компоновка и высоконапорный режим позволяют распределять воздух по сети воздуховодов для охлаждения и обогрева помещений в коммерческих и административных зданиях, где требуется централизованное управление микроклиматом.

Модель подходит для размещения в инженерных зонах с подключением к трассам воздуховодов и системе отвода конденсата. Перед монтажом учитывают расчетные параметры по расходу воздуха и статическому давлению, чтобы обеспечить требуемую производительность и согласование с каналами распределения.
