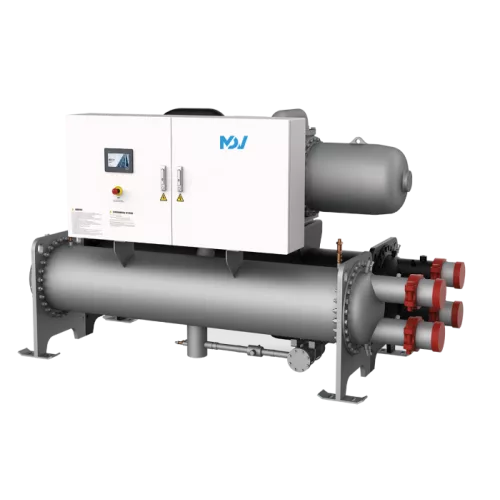

MDV MDVS-CWG100E чиллер (моноблочный водоохлаждаемый) (МДВ)

Основная информация о чиллере MDV MDVS-CWG100E

Чиллер MDV MDVS-CWG100E - моноблочная водоохлаждающая установка серии Aqua Force, предназначенная для получения и поддержания холодной воды в системах водяного охлаждения. Модель рассчитана на работу в составе инженерных контуров, где требуется стабильное охлаждение технологических процессов и поддержание заданной температуры теплоносителя.

Охлаждение обеспечивается одним компрессором и работой холодильного контура на хладагенте R134a с заводской заправкой 150 кг. Параметры испарителя и конденсатора учитывают гидравлические режимы водяного контура, включая затопленный испаритель и кожухотрубный конденсатор. Для энергоэффективности предусмотрено значение коэффициента EER 5,79, а регулирование холодопроизводительности выполняется бесступенчато в диапазоне 30 - 100%.

Электропитание модели соответствует трехфазной сети 380 - 415 В, 50 Гц, 3 фазы. По производительности установка обеспечивает холодопроизводительность 332,10 кВт при номинальной потребляемой мощности 57,33 кВт. Для ввода в эксплуатацию важны пусковые электрические характеристики - пусковой ток составляет 315,0 А.

Ключевые особенности MDVS-CWG100E

• Моноблочная конструкция: компоновка «в одном корпусе» упрощает размещение чиллера в инженерном помещении.
• Холодопроизводительность: 332,10 кВт для систем водяного охлаждения.
• Энергоэффективность: EER 5,79 при работе в режиме охлаждения.
• Регулирование производительности: бесступенчатое 30 - 100%.
• Хладагент и заправка: R134a, заводская заправка 150 кг.
• Гидравлический контур испарителя: затопленный испаритель, расход воды 51,31 м³/ч, сопротивление 57 кПа, диаметр труб DN125.
• Гидравлический контур конденсатора: кожухотрубный конденсатор, расход воды 64,45 м³/ч, сопротивление 45,6 кПа, диаметр труб DN125.

Технические параметры

• Тип: моноблочный.
• Компрессоры: 1 шт.
• Холодопроизводительность: 332,10 кВт.
• Номинальная потребляемая мощность (охлаждение): 57,33 кВт.
• Коэффициент энергоэффективности (EER): 5,79.
• Регулировка производительности: бесступенчатое 30 - 100%.

Электропитание

• Входное электропитание: 380 - 415 В, 50 Гц, 3 фазы.
• Пусковой ток: 315,0 А.

Гидравлика испарителя и конденсатора

• Испаритель: затопленный, расход воды 51,31 м³/ч, сопротивление 57 кПа, диаметр труб DN125.
• Конденсатор: кожухотрубный, расход воды 64,45 м³/ч, сопротивление 45,6 кПа, диаметр труб DN125.

Размеры и масса

• Габариты (Ш × В × Г): 3513 × 1690 × 1200 мм.
• Масса (нетто/брутто): 2537 кг.
• Операционный вес: 2707 кг.

Применение

Чиллер MDV MDVS-CWG100E применяется в системах водяного охлаждения, когда требуется выработка холодной воды для технологических процессов, инженерных контуров и поддержания заданных параметров теплоносителя. Установка подходит для объектов, где используется централизованное охлаждение и требуется возможность изменения холодопроизводительности в широком диапазоне за счет бесступенчатой регулировки.

Моноблочная компоновка и рассчитанные гидравлические параметры делают модель уместной при проектировании водоохлаждающих систем с контуром испарителя и кожухотрубным конденсатором, обеспечивая согласование работы холодильного контура и расхода воды в трубопроводах.
