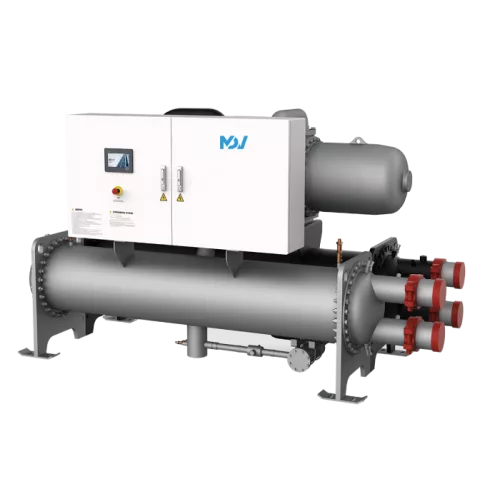

MDV MDVS-CWG400E чиллер Aqua Force (моноблочный) (МДВ)

Основная информация о чиллере MDV Aqua Force (моноблочный) MDVS-CWG400E

Чиллер MDV Aqua Force (моноблочный) MDVS-CWG400E предназначен для водяного охлаждения в составе инженерных систем холодоснабжения. Моноблочная конструкция объединяет узлы чиллера в одном корпусе, что упрощает размещение в составе стационарной установки и позволяет организовать работу водяного контура испарителя и конденсатора.

Модель работает в режиме охлаждения и использует хладагент R134a. Заводская заправка хладагента составляет 380 кг. Холодопроизводительность - 1376,00 кВт. Управление холодопроизводительностью бесступенчатое и выполняется в диапазоне 15 - 100%, а в компрессорной части предусмотрены 2 компрессора. Гидравлические параметры испарителя и конденсатора рассчитаны для трубопроводов DN200, что важно при подборе насосного оборудования и настройке системы.

Номинальная потребляемая мощность (охлаждение) - 228,00 кВт при электропитании 380 ~ 415 В, 50 Гц, 3 фазы. Коэффициент энергоэффективности EER равен 6,04. Пусковой ток указан как 0,0 А. Габариты оборудования составляют 4518 × 2291 × 1617 мм, масса нетто/брутто - 6057 кг, операционный вес - 6627 кг.

Ключевые особенности MDVS-CWG400E

• Моноблочная конструкция: единый корпус для водяного охлаждения.
• Холодопроизводительность 1376,00 кВт: расчет на высокие холодильные нагрузки.
• Бесступенчатая регулировка: 15 - 100%.
• 2 компрессора: компрессорная схема для требуемого режима.
• Затопленный испаритель: гидравлические параметры испарителя соответствуют системе.
• Хладагент R134a: заводская заправка 380 кг.
• Электропитание 380 - 415 В: 50 Гц, 3 фазы.
• Водяной контур DN200: диаметр труб испарителя и конденсатора DN200.

Технические параметры

• Охлаждение конденсатора: водяное охлаждение, кожухотрубный конденсатор.
• Гидравлика испарителя: затопленный испаритель, сопротивление 85,1 кПа, расход воды 212,5 м³/ч.
• Гидравлика конденсатора: сопротивление 89,3 кПа, расход воды 265,5 м³/ч.

Эксплуатационные параметры

• Энергоэффективность: EER 6,04.
• Электропитание: 380 - 415 В, 50 Гц, 3 фазы.
• Пусковой режим: пусковой ток 0,0 А.

Логистические параметры

• Габариты: 4518 × 2291 × 1617 мм (Ш × В × Г).
• Масса: 6057 кг (нетто/брутто), операционный вес 6627 кг.

Упаковка и маркировка

Информация о типе и составе упаковки не представлена; при планировании поставки и размещения учитывайте массу и габариты оборудования.

Применение

Чиллер MDV Aqua Force (моноблочный) MDVS-CWG400E применяется в системах водяного холодоснабжения для охлаждения воды и поддержания заданного температурного режима на промышленных и инженерных объектах. Модель подходит для технологических задач, где требуется точное управление производительностью и работа в диапазоне 15 - 100% при переменной нагрузке.

Оборудование рассчитано на гидравлический контур с трубопроводами DN200. Подбор насосов и настройка режимов выполняются с учетом сопротивлений испарителя 85,1 кПа и конденсатора 89,3 кПа, а также расходов воды 212,5 м³/ч и 265,5 м³/ч соответственно. Электропитание 380 ~ 415 В, 50 Гц, 3 фазы обеспечивает подключение в промышленной инфраструктуре.

Монтаж и подключение

• Подключение к водяному контуру: диаметр труб DN200 по контурам испарителя и конденсатора.
• Гидравлические сопротивления: 85,1 кПа (испаритель) и 89,3 кПа (конденсатор) для настройки насосов и режимов системы.

Характеристики охлаждения и нагрева

Чиллер работает в режиме охлаждения. Холодопроизводительность 1376,00 кВт обеспечивается компрессорной системой и работой водяных контуров испарителя и конденсатора.
