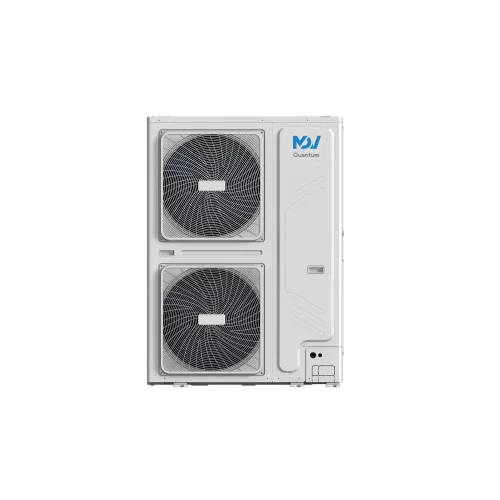

MDV Quantum тепло-холод MDVOS-68HVR1A наружный блок (МДВ)

Основная информация о наружных блоках Quantum тепло-холод MDVOS-68HVR1A

Наружные блоки Quantum тепло-холод MDVOS-68HVR1A предназначены для работы в составе мультизональных VRF-систем MDV. Модель выполнена на ротационном DC-инвертерном компрессоре и относится к серии Quantum V6, что обеспечивает точное регулирование и стабильный режим охлаждения и нагрева.

Тепло- и холодопроизводительность блока составляет 20,00 кВт соответственно, а коэффициенты энергоэффективности достигают EER 3,57 и COP 4,26. Для теплообмена используется двухвентиляторная система с расходом воздуха до 9000 м³/ч, что помогает эффективно отводить тепло при работе в летнем и зимнем режимах.

Электропитание: 380-415 В, частота 50 (60) Гц, фаза 3. Хладагент - R410A, заводская заправка составляет 6,5 кг. Допустимые наружные температуры для эксплуатации: от -5 до 55 °C в режиме охлаждения и от -20 до 24 °C в режиме нагрева.

Ключевые особенности MDVOS-68HVR1A

• DC-инверторный компрессор: ротационный DC инвертер, 1 компрессор.
• Охлаждение и нагрев: холодопроизводительность 20,00 кВт, теплопроизводительность 20,00 кВт; работа при наружных температурах от -5 до 55 °C (охлаждение) и от -20 до 24 °C (нагрев).
• Энергоэффективность: EER 3,57 и COP 4,26.
• Система воздухообмена: 2 вентилятора, расход воздуха 9000 м³/ч.
• Параметры питания: 380-415 В, 50 (60) Гц, 3 фазы.
• Хладагент: R410A, заводская заправка 6,5 кг.
• Габариты и масса: размеры 1120×1558×528 мм, вес 143 кг (нетто) / 159 кг (брутто).
• Подсоединение трубопроводов: диаметр жидкостной трубы 12,7 (1/2) мм и диаметр газовой трубы 19,1 (3/4) мм.

Технические параметры

• Модель наружного блока: MDVOS-68HVR1A.
• Поколение: Quantum V6.
• Тип: наружные блоки Quantum тепло-холод.
• Холодопроизводительность: 20,00 кВт.
• Теплопроизводительность: 20,00 кВт.
• Номинальная потребляемая мощность: 5,60 кВт (охлаждение) и 4,70 кВт (нагрев).
• Коэффициенты энергоэффективности: EER 3,57, COP 4,26.
• Теплообмен: 2 вентилятора, расход воздуха 9000 м³/ч.
• Тип компрессора: ротационный DC инвертер.
• Тип мотора вентилятора: DC.
• Хладагент: R410A, заправка 6,5 кг.
• Температурные условия: наружные температуры для охлаждения -5...55 °C, для нагрева -20...24 °C.

Эксплуатационные параметры

• Диапазон наружных температур: охлаждение -5...55 °C, нагрев -20...24 °C.
• Работа по режимам: тепло-холод (охлаждение/нагрев) в составе VRF-систем.

Логистические параметры

• Габариты в упаковке (Ш×В×Г): 1270×1720×565 мм.
• Вес: 143 кг (нетто) / 159 кг (брутто).

Упаковка и маркировка

Модель поставляется в упаковке с габаритами 1270×1720×565 мм. Масса изделия составляет 143 кг (нетто) / 159 кг (брутто).

Монтаж и подключение

• Электропитание: 380-415 В, 50 (60) Гц, 3 фазы.
• Трубопроводы: жидкостная линия 12,7 (1/2) мм, газовая линия 19,1 (3/4) мм.
• Режимы установки: наружный блок предназначен для монтажа с подключением к совместимым внутренним блокам мультизональной системы.

Применение

Наружный блок MDVOS-68HVR1A применяется в системах кондиционирования на базе VRF, где требуется централизованное управление тепловой мощностью и регулирование работы нескольких внутренних блоков в зависимости от зональных потребностей. Модель подходит для задач, где важны стабильная работа на охлаждение и нагрев, энергоэффективные режимы и широкий температурный диапазон эксплуатации.

Блок используется для поддержания микроклимата в помещениях коммерческого и промышленного назначения с размещением наружного узла на фасаде, технической площадке или в оборудованном монтажном пространстве согласно проекту системы и требованиям к установке VRF-оборудования.
