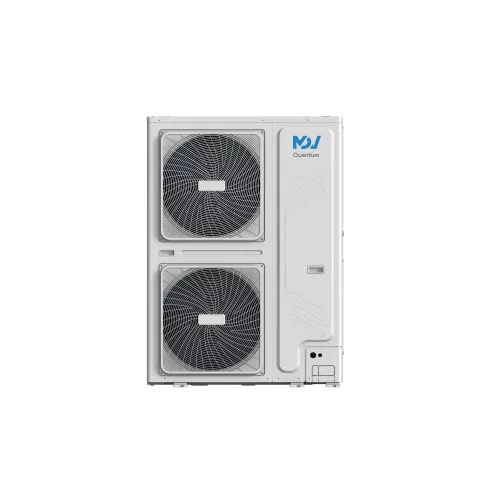

MDV Quantum тепло-холод MDVOS-96HVR1A наружный блок (МДВ)

Основная информация о наружных блоках Quantum тепло-холод MDVOS-96HVR1A

Наружные блоки Quantum тепло-холод MDVOS-96HVR1A предназначены для работы в составе мультизональных VRF-систем MDV. Модель Quantum V6 выполнена на ротационном DC-инвертерном компрессоре, что позволяет эффективно регулировать работу в режимах охлаждения и нагрева.

Мощность охлаждения составляет 28,50 кВт, а теплопроизводительность также 28,50 кВт. Для энергоэффективности предусмотрены значения EER 3,39 и COP 3,90. Воздухообмен обеспечивает двухвентиляторная система: расход воздуха достигает 11000 м³/ч, что помогает поддерживать стабильный теплообмен при работе в разных климатических условиях.

Электропитание: 380-415 В, частота 50 (60) Гц, фаза 3. Хладагент - R410A, заводская заправка составляет 6,5 кг. Рабочие наружные температуры: от -5 до 55 °C в режиме охлаждения и от -20 до 24 °C в режиме нагрева.

Ключевые особенности MDVOS-96HVR1A

• DC-инверторный компрессор: ротационный DC инвертер, 1 компрессор.
• Охлаждение и нагрев: холодопроизводительность 28,50 кВт, теплопроизводительность 28,50 кВт; наружные температуры для работы от -5 до 55 °C (охлаждение) и от -20 до 24 °C (нагрев).
• Энергоэффективность: EER 3,39 и COP 3,90.
• Воздушный поток: 2 вентилятора, расход воздуха 11000 м³/ч.
• Питание: 380-415 В, 50 (60) Гц, 3 фазы.
• Хладагент: R410A, заводская заправка 6,5 кг.
• Подключение трубопроводов: жидкостная линия 12,7 (1/2) мм, газовая линия 22,2 (7/8) мм.
• Габариты и масса: размеры 1120×1558×528 мм, вес 144 кг (нетто) / 160 кг (брутто).

Технические параметры

• Модель наружного блока: MDVOS-96HVR1A.
• Поколение: Quantum V6.
• Тип: наружные блоки Quantum тепло-холод.
• Холодопроизводительность: 28,50 кВт.
• Теплопроизводительность: 28,50 кВт.
• Номинальная потребляемая мощность: 8,40 кВт (охлаждение) и 7,40 кВт (нагрев).
• Коэффициенты энергоэффективности: EER 3,39, COP 3,90.
• Воздухообмен: 2 вентилятора, расход воздуха 11000 м³/ч.
• Тип компрессора: ротационный DC инвертер.
• Тип мотора вентилятора: DC.
• Хладагент: R410A, заправка 6,5 кг.
• Температурные условия: охлаждение -5...55 °C, нагрев -20...24 °C.

Эксплуатационные параметры

• Диапазон наружных температур: охлаждение -5...55 °C, нагрев -20...24 °C.
• Режимы работы: тепло-холод для использования в VRF-системе.

Логистические параметры

• Габариты в упаковке (Ш×В×Г): 1270×1720×565 мм.
• Вес: 144 кг (нетто) / 160 кг (брутто).

Упаковка и маркировка

Параметры упаковки: габариты 1270×1720×565 мм. Масса изделия составляет 144 кг (нетто) / 160 кг (брутто).

Монтаж и подключение

• Электропитание: 380-415 В, 50 (60) Гц, 3 фазы.
• Диаметры труб: жидкостная линия 12,7 (1/2) мм, газовая линия 22,2 (7/8) мм.
• Назначение: наружный блок для монтажа и подключения к совместимым внутренним блокам VRF-системы.

Применение

Наружный блок MDVOS-96HVR1A применяют в проектах VRF-кондиционирования, когда требуется высокая холодильная и тепловая мощность для нескольких зон. Модель подходит для поддержания заданного микроклимата в помещениях различного назначения за счет работы в режимах охлаждения и нагрева и стабильной производительности на протяжении диапазона наружных температур.

Установка выполняется с размещением наружного блока на фасаде или в техническом пространстве и подключением к внутренним блокам по проекту системы. Коммуникации и подключение выполняются в соответствии с требованиями к монтажу VRF-оборудования.
