Артикул: MDCA2I-09HRFN8 / MDOAG-09HDN8 / T-MBQ1-UTA-A-TED
В наличии

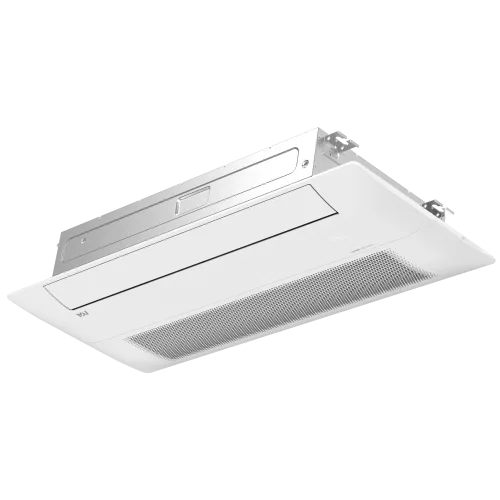

MDV MDCA2I MDCA2I-09HRFN8 / MDOAG-09HDN8 / T-MBQ1-UTA-A-TED кассетная однопоточная сплит-система (МДВ)
95 600 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о кассетной однопоточной сплит-системе MDV MDCA2I MDCA2I-09HRFN8 / MDOAG-09HDN8 / T-MBQ1-UTA-A-TED
Кассетная однопоточная сплит-система MDV MDCA2I MDCA2I-09HRFN8 / MDOAG-09HDN8 / T-MBQ1-UTA-A-TED предназначена для охлаждения и обогрева помещений с установкой внутреннего блока в подвесной зоне. Модельная конфигурация включает внутренний блок MDCA2I-09HRFN8, наружный блок MDOAG-09HDN8 и панель T-MBQ1-UTA-A-TED. Управление компрессором осуществляется по технологии DC INVERTER, а компрессор ротационного типа обеспечивает плавную работу в широком диапазоне нагрузок.
Холодопроизводительность составляет 2,64 кВт (диапазон 1,02 - 3,22 кВт), теплопроизводительность - 2,78 кВт (диапазон 1,17 - 3,22 кВт). Питание рассчитано на 220-240 В, 50 Гц, 1 фаза. Энергоэффективность в режимах охлаждения и нагрева соответствует классу А: для охлаждения указан EER 3,24, для нагрева COP 3,62. Номинальная потребляемая мощность в охлаждении - 0,86 кВт (0,10 - 1,25), в нагреве - 0,93 кВт (0,14 - 1,34), максимальная потребляемая мощность достигает 1,96 кВт.
Для условий наружного монтажа предусмотрены рабочие температурные диапазоны: при охлаждении -15(-27*)...+50 °C, при нагреве -20...+24 °C. По хладагенту используется R32 с заводской заправкой 0,55 кг и дозаправкой 12 г/м при длине трубопровода более 5 м. Система рассчитана на максимальную длину трубопровода 25 м при максимальном перепаде высот 10 м. Уровень шума внутреннего блока находится в диапазоне 42/37/34/32 дБ(А), наружного блока - 54 дБ(А).
Ключевые особенности MDCA2I-09HRFN8 / MDOAG-09HDN8 / T-MBQ1-UTA-A-TED
- Кассетное однопоточное исполнение: установка внутреннего блока в потолочной нише.
- Инверторное управление: DC INVERTER для плавной регулировки компрессора.
- Производительность: 2,64 кВт (охлаждение) и 2,78 кВт (обогрев).
- Энергоэффективность: EER 3,24 и COP 3,62, классы энергоэффективности А.
- Хладагент R32: заводская заправка 0,55 кг, дозаправка 12 г/м при длине более 5 м.
- Дренажная помпа: высота подъема встроенной дренажной помпы 1200 мм.
- Температурные режимы: -15(-27*)...+50 °C (охлаждение) и -20...+24 °C (нагрев).
- Шум: внутренний блок 42/37/34/32 дБ(А), наружный блок 54 дБ(А).
- Трасса: максимальная длина труб 25 м, максимальный перепад высот 10 м.
Технические параметры
- Панель: T-MBQ1-UTA-A-TED.
- Тип компрессора: ротационный, бренд GMCC.
- Токи: охлаждение 3,70 А (0,50 - 5,50), нагрев 4,00 А (0,60 - 5,85); максимальный ток 9,0 А.
- Расход воздуха: 470/360/270 м³/ч.
- Диаметры труб: жидкостная 6,35 мм (1/4), газовая 9,53 мм (3/8).
- Кабели: кабель питания 3x1,5 мм², межблочный кабель 4x1,5 мм².
Логистические параметры
- Габариты внутреннего блока: 880 x 130 x 450 мм.
- Габариты панели: 1180 x 34 x 500 мм.
- Габариты наружного блока: 720 x 495 x 270 мм.
- Габариты в упаковке: внутренний блок 1115 x 240 x 555 мм, панель 1280 x 136 x 626 мм, наружный блок 835 x 540 x 300 мм.
- Вес: внутренний блок 14,7 кг (нетто) / 18,7 кг (брутто), панель 4,7 кг (нетто) / 8 кг (брутто), наружный блок 23,5 кг (нетто) / 25,4 кг (брутто).
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон наружных температур: охлаждение -15(-27*)...+50 °C; нагрев -20...+24 °C.
- Максимальная длина трубопровода: 25 м.
- Максимальный перепад высот: 10 м.
- Без дозаправки: до 5 м.
- Дозаправка хладагента: 12 г/м при длине трубопровода более 5 м.
- Высота подъема дренажной помпы: 1200 мм.
Применение
Кассетная однопоточная сплит-система MDV MDCA2I MDCA2I-09HRFN8 / MDOAG-09HDN8 / T-MBQ1-UTA-A-TED применяется для создания комфортного микроклимата в помещениях, где требуется скрытая установка внутреннего блока в подвесной зоне. Охлаждение и обогрев позволяют поддерживать заданную температуру в течение года при учете рекомендованных диапазонов наружных температур.
Монтаж предусматривает подключение внутреннего и наружного блоков по межблочной трассе и организацию дренажа с использованием встроенной дренажной помпы. При проектировании учитывают допустимую длину трубопровода, максимальный перепад высот и параметры труб под хладагент R32.
Технические характеристики MDCA2I-09HRFN8 / MDOAG-09HDN8 / T-MBQ1-UTA-A-TED
Воздушный поток и шум
- Расход воздуха
- 470/360/270 м³/ч
- Уровень шума внутреннего блока
- 42/37/34/32 дБ(А)
- Уровень шума наружного блока
- 54 дБ(А)
Дренаж и конденсат
- Высота подъема дренажной помпы
- 1200 мм
Идентификаторы и исполнение
- Модель внутреннего блока
- MDCA2I-09HRFN8
- Модель наружного блока
- MDOAG-09HDN8
- Панель
- T-MBQ1-UTA-A-TED
Монтажные электрические параметры
- Кабель питания
- 3x1,5 мм²
- Межблочный кабель
- 4x1,5 мм²
- Схема подключения питания
- Питание к наружному блоку
Питание и электрические параметры
- Максимальный потребляемый ток
- 9,0 А
- Номинальная потребляемая мощность (нагрев)
- 0,93 кВт (диапазон 0,14 - 1,34 кВт)
- Номинальная потребляемая мощность (охлаждение)
- 0,86 кВт (диапазон 0,10 - 1,25 кВт)
- Номинальный потребляемый ток (нагрев)
- 4,00 А (диапазон 0,60 - 5,85 А)
- Номинальный потребляемый ток (охлаждение)
- 3,70 А (диапазон 0,50 - 5,50 А)
- Питание
- 220-240 В, 50 Гц, 1 фаза
Размеры и масса
- Вес внутреннего блока
- 14,7 кг (нетто) / 18,7 кг (брутто)
- Вес наружного блока
- 23,5 кг (нетто) / 25,4 кг (брутто)
- Вес панели
- 4,7 кг (нетто) / 8 кг (брутто)
- Габариты внутреннего блока (Ш×В×Г)
- 880 x 130 x 450 мм
- Габариты наружного блока (Ш×В×Г)
- 720 x 495 x 270 мм
- Габариты панели (Ш×В×Г)
- 1180 x 34 x 500 мм
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 9,53 мм (3/8)
- Диаметр жидкостной трубы
- 6,35 мм (1/4)
- Максимальная длина трубопровода
- 25 м
- Максимальный перепад высот
- 10 м
Упаковка и количество
- Габариты внутреннего блока в упаковке (Ш×В×Г)
- 1115 x 240 x 555 мм
- Габариты наружного блока в упаковке (Ш×В×Г)
- 835 x 540 x 300 мм
- Габариты панели в упаковке (Ш×В×Г)
- 1280 x 136 x 626 мм
Управление и компрессор
- Бренд компрессора
- GMCC
- Тип компрессора
- Ротационный
- Тип управления компрессором
- DC INVERTER
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон наружных температур при нагреве
- -20...+24 °C
- Рабочий диапазон наружных температур при охлаждении
- -15(-27*)...+50 °C
Хладагент и заправка
- Без дозаправки
- до 5 м
- Дозаправка при превышении длины трассы
- 12 г/м (при длине трубопровода более 5 м)
- Заводская заправка хладагента
- 0,55 кг
- Тип хладагента
- R32
Энергоэффективность
- COP
- 3,62
- EER
- 3,24
- Класс энергоэффективности (охлаждение)
- А
Характеристики
- Максимальная потребляемая мощность
- 1,96 кВт
- Теплопроизводительность
- 2,78 кВт (диапазон 1,17 - 3,22 кВт)
- Холодопроизводительность
- 2,64 кВт (диапазон 1,02 - 3,22 кВт)
