Артикул: MDCA2I-12HRFN8 / MDOAG-12HDN8 / T-MBQ1-UTA-A-TED
В наличии

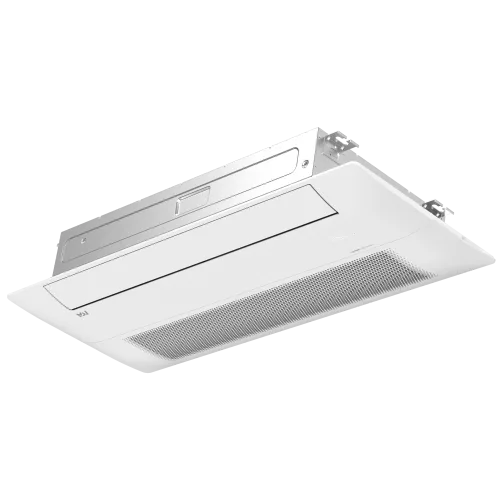

MDV MDCA2I-12HRFN8 / MDOAG-12HDN8 / T-MBQ1-UTA-A-TED кассетная однопоточная сплит-система (МДВ)
103 400 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о кассетной однопоточной сплит-системе MDV MDCA2I MDCA2I-12HRFN8 / MDOAG-12HDN8 / T-MBQ1-UTA-A-TED
Кассетная однопоточная сплит-система MDV из серии MDCA2I рассчитана на комфортное охлаждение и обогрев помещений, где требуется скрытая установка внутреннего блока в потолочную нишу. Модельная пара включает внутренний блок MDCA2I-12HRFN8 и наружный блок MDOAG-12HDN8, а также панель T-MBQ1-UTA-A-TED. Управление компрессором выполнено по DC Inverter, что обеспечивает плавную регулировку и поддержание заданного режима.
Номинальная холодопроизводительность составляет 3,52 кВт, а теплопроизводительность - 3,60 кВт. Питание системы: 220-240 В, 50 Гц, 1 фаза. Для энергоэффективности в режиме охлаждения указан EER 3,21 и класс А, в режиме нагрева - COP 3,61 и класс А. Предусмотрен встроенный дренажный насос с высотой подъема до 1200 мм, что упрощает отвод конденсата при монтаже.
Система работает в широком диапазоне температур: при охлаждении - от -15 (в условиях до -27*) до +50 °C, при нагреве - от -20 до +24 °C. Для межблочного соединения используются рассчитанные диаметры труб (жидкость 6,35 мм, газ 9,53 мм) и допустимая максимальная длина трассы до 25 м. Подключение электропитания осуществляется к наружному блоку.
Ключевые особенности MDCA2I-12HRFN8 / MDOAG-12HDN8 / T-MBQ1-UTA-A-TED
- Инверторное управление компрессором: DC INVERTER с ротационным компрессором GMCC.
- Мощность на охлаждение: 3,52 кВт (диапазон 1,38 - 4,31 кВт).
- Мощность на нагрев: 3,60 кВт (диапазон 1,29 - 3,78 кВт).
- Энергоэффективность: EER 3,21, COP 3,61; классы А (охлаждение и нагрев).
- Работа при низких температурах: охлаждение до -15 °C (возможность до -27*), нагрев до -20 °C.
- Дренажная помпа: высота подъема встроенного дренажа до 1200 мм.
- Трасса и дозаправка: до 25 м; без дозаправки до 5 м, дозаправка 12 г/м при длине трубопровода более 5 м.
- Габариты и монтаж: внутренний блок 880×130×450 мм, наружный блок 720×495×270 мм.
- Шум: внутренний блок 44/39/30 дБ(А), наружный блок 56 дБ(А) (по режимам).
Технические параметры
- Модель внутреннего блока: MDCA2I-12HRFN8.
- Модель наружного блока: MDOAG-12HDN8.
- Панель: T-MBQ1-UTA-A-TED.
- Тип компрессора: ротационный, GMCC.
- Хладагент: R32.
- Заправка хладагента: 0,58 кг.
- Расход воздуха внутреннего блока: 500/420/300 м³/ч.
- Уровень шума внутреннего блока: 44/39/30 дБ(А).
- Уровень шума наружного блока: 56 дБ(А).
- Подключение электропитания: к наружному блоку.
Эксплуатационные параметры
- Диапазон температур при охлаждении: -15 (-27*) ... +50 °C.
- Диапазон температур при нагреве: -20 ... +24 °C.
- Максимальная длина труб: 25 м.
- Максимальный перепад высот: 10 м.
- Длина без дозаправки: до 5 м.
Логистические параметры
- Размер внутреннего блока в упаковке: 1115×240×555 мм.
- Размер панели в упаковке: 1280×136×626 мм.
- Размер наружного блока в упаковке: 835×540×300 мм.
- Вес внутреннего блока: 14,6 / 18,5 кг (нетто/брутто).
- Вес панели: 4,7 / 8 кг (нетто/брутто).
- Вес наружного блока: 23,7 / 25,5 кг (нетто/брутто).
Упаковка и маркировка
В комплектность входят внутренний блок, панель и наружный блок. Для транспортировки предусмотрены отдельные упаковочные габариты внутреннего блока, панели и наружного блока, а также рассчитанные массы нетто и брутто по каждому элементу.
Совместимость
Сплит-система рассчитана на работу парой внутреннего и наружного блоков из указанной конфигурации MDCA2I-12HRFN8 / MDOAG-12HDN8 с панелью T-MBQ1-UTA-A-TED, с подключением электропитания к наружному блоку и межблочным соединением по указанным параметрам трассы.
Монтаж и подключение
Установка внутреннего блока выполняется в потолочную нишу, наружный блок монтируется на несущую поверхность. Дренажный отвод обеспечивается встроенной помпой с высотой подъема до 1200 мм. Электропитание подается к наружному блоку, для питания используется кабель 3×1,5 мм², для межблочного соединения - 4×1,5 мм².
Трубопроводы подбираются под диаметры жидкостной и газовой линий 6,35 (1/4) мм и 9,53 (3/8) мм соответственно. Допустимая максимальная длина трассы - 25 м, максимальный перепад высот - 10 м. При длине трубопровода более 5 м предусмотрена дозаправка 12 г/м.
Применение
Кассетная однопоточная сплит-система MDV MDCA2I применяется для охлаждения и обогрева помещений, где важна скрытая установка внутреннего блока в потолок: офисы, торговые площади, административные зоны, а также другие объекты с требованиями к аккуратной интеграции оборудования.
Диапазоны рабочих температур позволяют использовать оборудование в холодные сезоны, а параметры трассы и встроенная дренажная помпа упрощают монтаж при удалении наружного блока и организации отвода конденсата.
Технические характеристики MDCA2I-12HRFN8 / MDOAG-12HDN8 / T-MBQ1-UTA-A-TED
Воздушный поток и шум
- Уровень шума внутреннего блока
- 44/39/30 дБ(А)
- Уровень шума наружного блока
- 56 дБ(А)
Идентификаторы и исполнение
- Модель внутреннего блока
- MDCA2I-12HRFN8
- Модель наружного блока
- MDOAG-12HDN8
- Панель
- T-MBQ1-UTA-A-TED
Питание и электрические параметры
- Максимальная потребляемая мощность
- 2,07 кВт
- Максимальный ток
- 9,0 А
- Потребляемая мощность (нагрев)
- 1,03 (0,30 - 1,26) кВт
- Потребляемая мощность (охлаждение)
- 1,12 (0,30 - 1,24) кВт
- Потребляемый ток (нагрев)
- 4,50 (1,30 - 5,60) А
- Потребляемый ток (охлаждение)
- 4,86 (1,25 - 5,40) А
- Электропитание
- 220-240 В / 50 Гц / 1 фаза
Размеры и масса
- Вес внутреннего блока
- 880×130×450 мм
- Вес наружного блока
- 23,7 / 25,5 кг (нетто/брутто)
- Вес панели
- 4,7 / 8 кг (нетто/брутто)
Размеры и монтажные ограничения
- Высота подъема дренажной помпы
- 1200 мм
- Габариты наружного блока
- 720×495×270 мм
- Габариты панели
- 1180×34×500 мм
- Сечение кабеля питания
- 3×1,5 мм²
- Сечение межблочного кабеля
- 4×1,5 мм²
Трасса и монтажные ограничения
- Газовая линия
- 9,53 (3/8) мм
- Длина трассы без дозаправки
- 5 м
- Жидкостная линия
- 6,35 (1/4) мм
- Максимальная длина трассы
- 25 м
- Максимальный перепад высот
- 10 м
Управление и компрессор
- Бренд компрессора
- GMCC
- Тип компрессора
- Ротационный
- Тип управления компрессором
- DC INVERTER
Условия эксплуатации и монтажные ограничения
- Диапазон температур (нагрев)
- -20 ... +24 °C
- Диапазон температур (охлаждение)
- -15 (-27*) ... +50 °C
- Подключение электропитания
- К наружному блоку
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 3,60 (1,29 - 3,78) кВт
- Холодопроизводительность
- 3,52 (1,38 - 4,31) кВт
Хладагент и заправка
- Дозаправка хладагентом
- 12 г/м (при длине трубопровода более 5 м)
- Заводская заправка хладагента
- 0,58 кг
- Тип хладагента
- R32
Энергоэффективность
- COP
- 3,61
- EER
- 3,21
- Класс энергоэффективности (нагрев)
- А
- Класс энергоэффективности (охлаждение)
- А
Характеристики
- Вес внутреннего блока (нетто/брутто), кг
- 14,6 / 18,5
- Размер внутреннего блока в упаковке (Ш×В×Г), мм
- 1115×240×555
- Размер наружного блока в упаковке (Ш×В×Г), мм
- 835×540×300
- Размер панели в упаковке (Ш×В×Г), мм
- 1280×136×626
- Расход воздуха внутреннего блока
- 500/420/300 м³/ч
