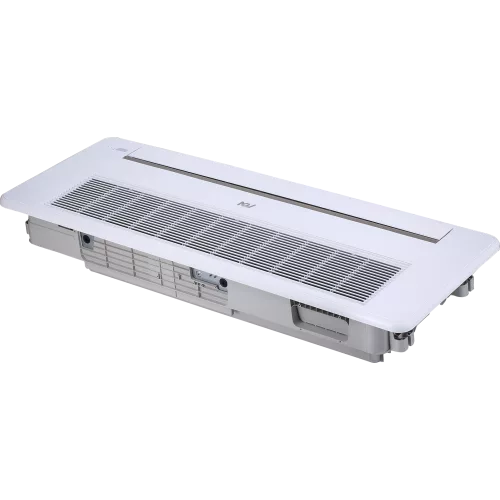

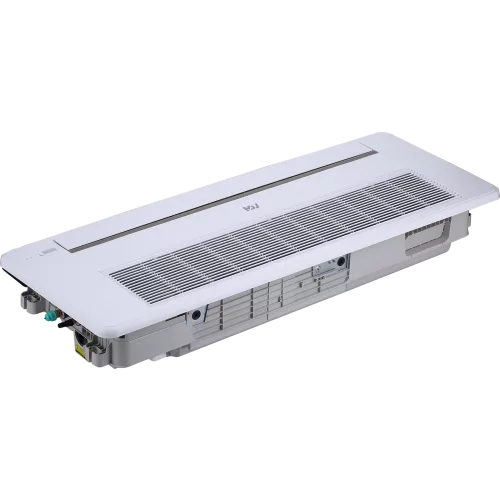

MDV MDVI3-22C1VR12D кассетный однопоточный внутренний блок VRF серии V8 (МДВ)

Основная информация о MDV MDVI3-22C1VR12D кассетном однопоточном внутреннем блоке VRF серии V8

Кассетный однопоточный внутренний блок MDV MDVI3-22C1VR12D предназначен для мультизональных VRF-систем, где климат в отдельных помещениях формируется за счет работы внутреннего блока в составе VRF-контура. Модель серии V8 рассчитана на использование хладагента R410A.

Внутренний блок обеспечивает холодопроизводительность 2,20 кВт и теплопроизводительность 2,60 кВт. Воздушный поток составляет 240 - 380 м³/ч, а уровень звукового давления находится в диапазоне 22 - 30 дБ(А). Благодаря этим параметрам блок подходит для размещения в помещениях, где важна комфортная акустика.

Для соединения трубопроводов хладагента предусмотрены патрубки с диаметрами 6,35 мм (1/4) для жидкостной линии и 12,7 мм (1/2) для газовой линии. Диаметр отвода дренажа - 25 мм. Электропитание устройства: 220 - 240 В, 50 Гц, 1 фаза.

Габариты внутреннего блока (Ш×В×Г) - 1054×153×428 мм, декоративной панели - 1180×25×465 мм. В упаковке внутренний блок имеет размеры 1155×245×490 мм, панель - 1232×107×517 мм. Масса нетто / брутто внутреннего блока - 11,5 / 14,5 кг, для панели - 3,5 / 4,7 кг.

Ключевые особенности MDVI3-22C1VR12D

• Класс VRF и тип блока: кассетный однопоточный внутренний блок для мультизональных VRF-систем.
• Холодопроизводительность: 2,20 кВт.
• Теплопроизводительность: 2,60 кВт.
• Хладагент: R410A.
• Воздушный поток: 240 - 380 м³/ч.
• Уровень шума: 22 - 30 дБ(А).
• Соединения хладагента: жидкостная линия 6,35 (1/4) мм, газовая линия 12,7 (1/2) мм.
• Дренаж: диаметр отвода конденсата 25 мм.
• Параметры питания: 220 - 240 В / 50 Гц / 1 фаза.
• Монтажные габариты: внутренний блок 1054×153×428 мм, панель 1180×25×465 мм.

Применение

MDVI3-22C1VR12D предназначен для кондиционирования и обогрева отдельных зон в зданиях, где требуется централизованное управление климатом через VRF-систему. Кассетная конструкция помогает разместить оборудование в подвесном потолке и распределять воздушный поток по помещению.

Блок применяется для жилых и коммерческих объектов: офисных пространств, переговорных, торговых зон и помещений сервисной инфраструктуры. При планировании монтажа учитывайте габариты внутреннего блока и панели, а также параметры подключения трубопроводов хладагента и дренажного отвода.

Технические параметры

• Модель внутреннего блока: MDVI3-22C1VR12D.
• Декоративная панель: MDV-Q1P-18/36.
• Поколение: V8.
• Тип: кассетный однопоточный внутренний блок.
• Холодопроизводительность: 2,20 кВт.
• Теплопроизводительность: 2,60 кВт.
• Номинальная потребляемая мощность: 0,025 кВт.
• Расход воздуха: 240 - 380 м³/ч.
• Звуковое давление: 22 - 30 дБ(А).
• Электропитание: 220 - 240 В / 50 Гц / 1 фаза.
• Хладагент: R410A.

Эксплуатационные параметры

• Режим работы: охлаждение и обогрев в составе VRF-системы.
• Уровень шума: 22 - 30 дБ(А).
• Воздушный поток: 240 - 380 м³/ч.

Логистические параметры

• Габариты внутреннего блока в упаковке: 1155×245×490 мм.
• Габариты панели в упаковке: 1232×107×517 мм.
• Масса внутреннего блока: 11,5 / 14,5 кг (нетто / брутто).
• Масса панели: 3,5 / 4,7 кг (нетто / брутто).

Упаковка и маркировка

Поставляется комплектом внутреннего блока и декоративной панели. Транспортировка осуществляется в отдельных коробах на внутренний блок и панель.
