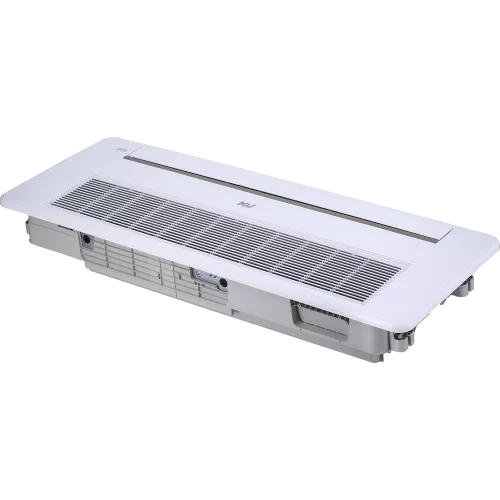

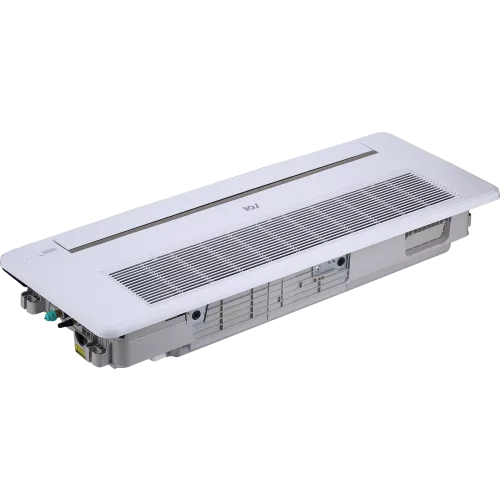

MDV MDVI3-28C1VR12D кассетный однопоточный внутренний блок VRF серии V8 (МДВ)

Основная информация о MDV MDVI3-28C1VR12D кассетном однопоточном внутреннем блоке VRF серии V8

Кассетный однопоточный внутренний блок MDV MDVI3-28C1VR12D предназначен для работы в мультизональных VRF-системах. Модель серии V8 рассчитана на применение хладагента R410A и обеспечивает климат в отдельных помещениях за счет совместной работы с наружным оборудованием VRF-контура.

Холодопроизводительность составляет 2,80 кВт, а теплопроизводительность - 3,20 кВт. Воздушный поток изменяется в диапазоне 300 - 460 м³/ч. Уровень звукового давления находится в пределах 30 - 37 дБ(А), что позволяет учитывать требования по комфорту при размещении в потолочной нише.

Соединения трубопроводов хладагента выполнены под диаметры 6,35 мм (1/4) для жидкостной линии и 12,7 мм (1/2) для газовой линии. Для отвода конденсата предусмотрен дренажный патрубок диаметром 25 мм. Электропитание - 220 - 240 В, 50 Гц, 1 фаза.

Габариты внутреннего блока (Ш×В×Г) - 1054×153×428 мм, декоративной панели - 1180×25×465 мм. В упаковке внутренний блок имеет размеры 1155×245×490 мм, панель - 1232×107×517 мм. Масса нетто / брутто внутреннего блока - 11,8 / 14,8 кг, для панели - 3,5 / 4,7 кг.

Ключевые особенности MDVI3-28C1VR12D

• Класс VRF и тип блока: кассетный однопоточный внутренний блок для мультизональных VRF-систем.
• Холодопроизводительность: 2,80 кВт.
• Теплопроизводительность: 3,20 кВт.
• Хладагент: R410A.
• Воздушный поток: 300 - 460 м³/ч.
• Уровень шума: 30 - 37 дБ(А).
• Соединения хладагента: жидкостная линия 6,35 (1/4) мм, газовая линия 12,7 (1/2) мм.
• Дренаж: диаметр отвода конденсата 25 мм.
• Параметры питания: 220 - 240 В / 50 Гц / 1 фаза.
• Монтажные габариты: внутренний блок 1054×153×428 мм, панель 1180×25×465 мм.

Применение

MDVI3-28C1VR12D применяется для кондиционирования и обогрева отдельных зон зданий, где требуется VRF-архитектура и централизованный контроль температур. Кассетный однопоточный формат позволяет разместить блок в подвесном потолке и направлять воздушный поток в помещение.

Модель подходит для офисов, торговых площадей, помещений обслуживания и других объектов, где планируется установка кассетных внутренних блоков VRF. При проектировании монтажа учитывайте габариты внутреннего блока и декоративной панели, а также параметры подключения трубопроводов хладагента и дренажа.

Технические параметры

• Модель внутреннего блока: MDVI3-28C1VR12D.
• Декоративная панель: MDV-Q1P-18/36.
• Поколение: V8.
• Тип: кассетный однопоточный внутренний блок.
• Холодопроизводительность: 2,80 кВт.
• Теплопроизводительность: 3,20 кВт.
• Номинальная потребляемая мощность: 0,030 кВт.
• Расход воздуха: 300 - 460 м³/ч.
• Звуковое давление: 30 - 37 дБ(А).
• Электропитание: 220 - 240 В / 50 Гц / 1 фаза.
• Хладагент: R410A.

Эксплуатационные параметры

• Режим работы: охлаждение и обогрев в составе VRF-системы.
• Уровень шума: 30 - 37 дБ(А).
• Воздушный поток: 300 - 460 м³/ч.

Логистические параметры

• Габариты внутреннего блока в упаковке: 1155×245×490 мм.
• Габариты панели в упаковке: 1232×107×517 мм.
• Масса внутреннего блока: 11,8 / 14,8 кг (нетто / брутто).
• Масса панели: 3,5 / 4,7 кг (нетто / брутто).

Упаковка и маркировка

Поставляется комплектом внутреннего блока и декоративной панели. Каждый элемент поставки упакован отдельно для транспортировки и сохранности при хранении.
