Артикул: MDTI-18HWFN1 / MDOU-18HFN1
В наличии

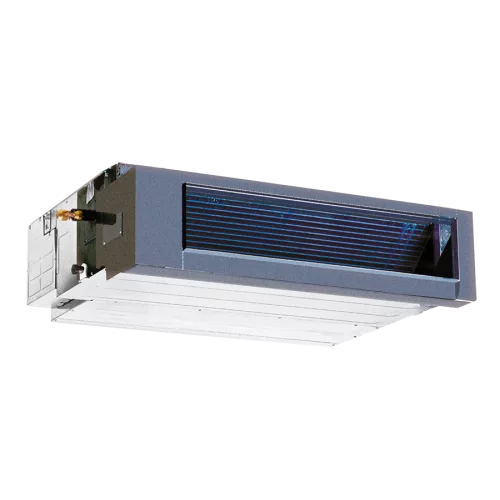

MDV MDTI-18HWFN1 / MDOU-18HFN1 канальная инверторная сплит-система (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о канальной инверторной сплит-системе MDTI-18HWFN1 / MDOU-18HFN1 MDV
Канальная инверторная сплит-система MDV серии MDTI в составе внутреннего блока MDTI-18HWFN1 и наружного блока MDOU-18HFN1 предназначена для энергоэффективного кондиционирования помещений за счет плавного регулирования мощности. Управление компрессором выполнено по технологии 3D DC-Inverter, что помогает точнее поддерживать заданный режим охлаждения или нагрева.
Модель рассчитана на режимы работы при наружных температурах до -15...+50 °C в охлаждении и до -15...+24 °C в нагреве. Внутренний блок обеспечивает расход воздуха в диапазоне 350 - 880 м³/ч и поддерживает статическое давление с номиналом 25 Па (диапазон 0 - 100 Па), что важно для корректной работы в канальных системах с разной аэродинамической нагрузкой.
Номинальная холодопроизводительность составляет 5,28 кВт (диапазон 1,23 - 6,15 кВт), теплопроизводительность - 5,86 кВт (1,80 - 7,03 кВт). Электропитание внутреннего блока 220-240 В, 50 Гц, 1 фаза. Для заправки используется хладагент R410A, заводская заправка - 1,35 кг.
Ключевые особенности MDTI-18HWFN1 / MDOU-18HFN1
- Инверторное управление: 3D DC-Inverter с ротационным компрессором GMCC.
- Охлаждение и нагрев: номинальная холодопроизводительность 5,28 кВт и теплопроизводительность 5,86 кВт.
- Канальная аэродинамика: ESP 25 Па (диапазон 0 - 100 Па) и расход воздуха 350 - 880 м³/ч.
- Рабочие температуры: -15...+50 °C (охлаждение) и -15...+24 °C (нагрев).
- Хладагент и заправка: R410A, заводская заправка 1,35 кг.
- Уровень шума: 33 дБ(А) (внутренний блок) и 55,5 дБ(А) (наружный блок).
Технические параметры
- Производительность: холодопроизводительность 5,28 кВт (1,23 - 6,15), теплопроизводительность 5,86 кВт (1,80 - 7,03).
- Энергоэффективность: SEER 6,10; класс энергоэффективности (охлаждение) A++; SCOP (Tbiv= -7 °C) 5,00; класс энергоэффективности (нагрев) A++.
- Потребление и ток: номинальная потребляемая мощность 1,64 кВт (охлаждение) и 1,58 кВт (нагрев); номинальный потребляемый ток 7,2 А (охлаждение) и 7,0 А (нагрев); максимальная потребляемая мощность 2,95 кВт; максимальный потребляемый ток 13,5 А.
Логистические параметры
- Габариты в упаковке: внутренний блок 1070 x 270 x 725 мм; наружный блок 920 x 615 x 390 мм.
- Масса: внутренний блок 24,3 / 29,8 кг (нетто/брутто); наружный блок 34,5 / 37,2 кг (нетто/брутто).
Упаковка и маркировка
Поставка предусматривает отдельную упаковку для внутреннего и наружного блоков, а также комплект к монтажу межблочных соединений.
Совместимость
Система относится к канальным инверторным сплит-системам MDV серии MDTI и работает в паре внутреннего блока MDTI-18HWFN1 с наружным блоком MDOU-18HFN1.
Монтаж и подключение
Электропитание внутреннего блока выполняется от сети 220-240 В, 50 Гц, 1 фаза. Межблочный кабель рассчитан на сечение 3*1,5 + 2*1,0 в экране. Подключение электропитания осуществляется на наружный блок. Для трассы хладагента используются диаметры жидкостной трубы 6,35 мм (1/4") и газовой трубы 12,7 мм (1/2"). Наружный диаметр отвода дренажа - 25 мм.
Максимальная длина трубопроводов составляет 30 м, а максимальный перепад высот - 20 м. Статическое давление задается под канальную разводку: номинал 25 Па, рабочий диапазон 0 - 100 Па.
Применение
Канальная инверторная сплит-система MDTI-18HWFN1 / MDOU-18HFN1 предназначена для вентиляционно-канальных схем кондиционирования в жилых и коммерческих помещениях, где требуется распределение воздуха через каналы. Благодаря инверторному управлению компрессором система подходит для поддержания комфортных температур при переменной нагрузке и в режиме охлаждения, и в режиме нагрева.
Модель используется для построения инженерных решений с разводкой по воздуховодам, где важны параметры расхода воздуха и статического давления, а также предусмотрены трассы хладагента и отвод конденсата.
Технические характеристики MDTI-18HWFN1 / MDOU-18HFN1
Воздушный поток и шум
- Уровень шума (внутренний блок)
- 33 дБ(А)
- Уровень шума (наружный блок)
- 55,5 дБ(А)
Идентификаторы и исполнение
- Модель внутреннего блока
- MDTI-18HWFN1
- Модель наружного блока
- MDOU-18HFN1
Монтажные электрические параметры
- Максимальный ток
- 13,5 А
- Межблочный кабель
- 3*1,5 + 2*1,0 в экране
- Номинальный ток (нагрев)
- 7,0 А
- Номинальный ток (охлаждение)
- 7,2 А
Назначение и классификация
- Серия
- MDTI
Питание и электрические параметры
- Входное электропитание (внутренний блок)
- 220-240 В, 50 Гц, 1 фаза
- Максимальная потребляемая мощность
- 2,95 кВт
- Потребляемая мощность (нагрев)
- 1,58 кВт
- Потребляемая мощность (охлаждение)
- 1,64 кВт
Размеры и масса
- Габариты (внутренний блок)
- 880 x 210 x 674 мм
- Габариты (наружный блок)
- 800 x 554 x 333 мм
- Масса (внутренний блок)
- 24,3 / 29,8 кг (нетто/брутто)
- Масса (наружный блок)
- 34,5 / 37,2 кг (нетто/брутто)
Размеры и монтажные ограничения
- Подключение питания
- наружный блок
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 12,7 мм (1/2")
- Диаметр жидкостной трубы
- 6,35 мм (1/4")
- Диаметр отвода дренажа
- 25 мм
- Максимальная длина трассы
- 30 м
- Максимальный перепад высот
- 20 м
Упаковка и количество
- Габариты упаковки (внутренний блок)
- 1070 x 270 x 725 мм
- Габариты упаковки (наружный блок)
- 920 x 615 x 390 мм
Управление и компрессор
- Бренд компрессора
- GMCC
- Модель компрессора
- KSN140D21UFZ
- Тип компрессора
- Ротационный
- Управление компрессором
- 3D DC-Inverter
Условия эксплуатации и монтажные ограничения
- Температура наружного воздуха (нагрев)
- -15...+24 °C
- Температура наружного воздуха (охлаждение)
- -15...+50 °C
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 5,86 кВт (1,80 - 7,03)
- Холодопроизводительность
- 5,28 кВт (1,23 - 6,15)
Хладагент и заправка
- Заправка хладагента
- 1,35 кг
- Хладагент
- R410A
Энергоэффективность
- SCOP (Tbiv= -7 °C)
- 5,00
- SEER
- 6,10
- Класс энергоэффективности (нагрев)
- A++
- Класс энергоэффективности (охлаждение)
- A++
Характеристики
- ESP (диапазон)
- 0 - 100 Па
- ESP (номинал)
- 25 Па
- Размер внутреннего блока (Ш×В×Г), мм
- 880×210×674
- Расход воздуха (мин - макс)
- 350 - 880 м³/ч
