Артикул: MDTI-36HWN1 / MDOU-36HN1-L
В наличии

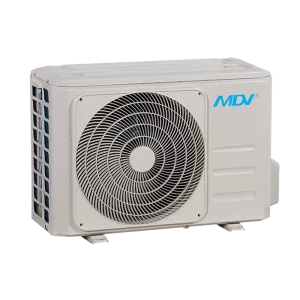

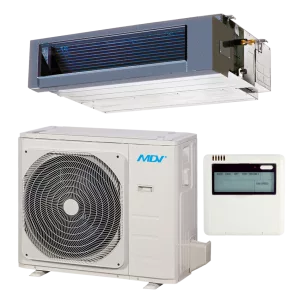

MDV MDTI-36HWN1 / MDOU-36HN1-L канальная on/off сплит-система (МДВ)
187 000 ₽
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о канальной on/off сплит-системе MDV MDTI-36HWN1 / MDOU-36HN1-L

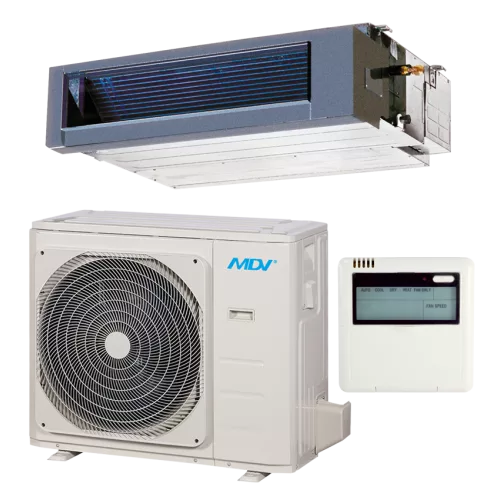

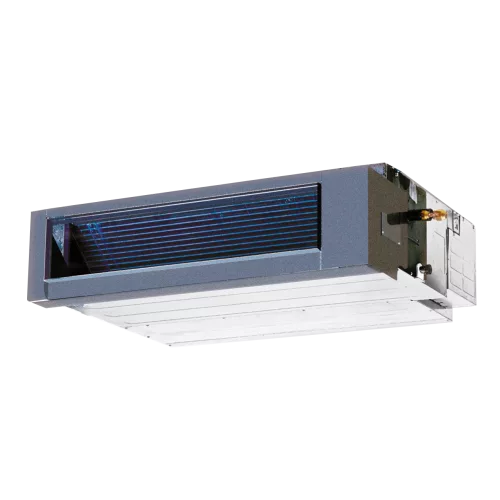

Канальная on/off сплит-система MDV выполнена в конфигурации «внутренний блок + наружный блок» и предназначена для создания комфортного микроклимата в помещениях, где требуется скрытый монтаж под потолком. Модель MDTI-36HWN1 относится к внутреннему блоку, а MDOU-36HN1-L - к наружному блоку данной системы. Управление компрессором реализовано по принципу on-off.
Установки рассчитаны на работу в режимах охлаждения и нагрева. Номинальная холодопроизводительность составляет 10,55 кВт, а номинальная теплопроизводительность - 11,72 кВт. Статическое давление (ESP) поддерживается в рабочем диапазоне 0 - 160 Па при номинальном значении 37 Па, что позволяет организовать подачу воздуха по воздуховодам с учетом аэродинамических условий объекта. Расход воздуха внутреннего блока - 1149 - 1804 м³/ч.
Питание внутреннего блока - 380 - 415 В / 50 Гц / 3 фазы. Для контура хладагента используется R410A, заводская заправка - 2,85 кг. Рабочий температурный диапазон наружного воздуха при охлаждении составляет -25 ... +43 °C, а при нагреве - -7 ... +24 °C. Уровень шума внутреннего блока - от 38 дБ(А), наружного блока - 63 дБ(А).
Ключевые особенности MDTI-36HWN1 / MDOU-36HN1-L
- On-off управление: работа компрессора по режиму включено/выключено.
- Мощность для охлаждения и нагрева: 10,55 кВт (охлаждение) и 11,72 кВт (нагрев).
- Производительность по воздуху: расход воздуха внутреннего блока 1149 - 1804 м³/ч.
- Статическое давление (ESP): диапазон 0 - 160 Па, номинал 37 Па.
- Хладагент и заправка: R410A, заводская заправка 2,85 кг.
- Температурные условия: -25 ... +43 °C (охлаждение) и -7 ... +24 °C (нагрев).
- Шумовые характеристики: 38 дБ(А) минимум внутри помещения и 63 дБ(А) наружный блок.
- Трубопровод и монтаж: жидкостная линия 9,53 (3/8"), газовая линия 19 (3/4"), максимальная длина труб 30 м, перепад высот до 20 м.
- Электропараметры: номинальная потребляемая мощность 3,51 кВт (охлаждение) и 3,44 кВт (нагрев), максимальная потребляемая мощность 4,25 кВт.
- Компрессор: ротационный, модель ATQ420Y1TMT, бренд GMCC.
Технические параметры
- Энергоэффективность: EER 3,01; COP 3,41.
- Ток: номинальный потребляемый ток 5,9 А (охлаждение) и 5,7 А (нагрев); максимальный потребляемый ток 7,0 А; пусковой ток 36,0 А.
- Электрическое подключение: питание выполняется от наружного блока.
- Межблочный кабель: 6 * 1,5 мм².
Эксплуатационные параметры
- Рабочая температура наружного воздуха: -25 ... +43 °C (охлаждение), -7 ... +24 °C (нагрев).
- Климатические режимы: поддерживаются охлаждение и нагрев.
Логистические параметры
- Вес внутреннего блока: 32,2 кг (нетто) / 39,4 кг (брутто).
- Вес наружного блока: 74,4 кг (нетто) / 78,9 кг (брутто).
Упаковка и маркировка
- Размеры в упаковке: внутренний блок 1305 × 305 × 805 мм; наружный блок 1090 × 875 × 500 мм.
Монтаж и подключение
- Статическое давление (ESP): номинал 37 Па, диапазон 0 - 160 Па.
- Дренаж: диаметр отвода дренажа 25 мм.
- Трасса и ограничения по трубам: максимальная длина труб 30 м, максимальный перепад высот 20 м.
Применение
Канальная on/off сплит-система MDV MDTI-36HWN1 / MDOU-36HN1-L подходит для кондиционирования воздуха в коммерческих и производственных помещениях, где важно скрыть внутренний блок в межпотолочном пространстве и распределить поток по воздуховодам. Подходит для установки в объектах с протяженными воздуховодами, когда требуется учет статического давления и поддержание стабильного расхода воздуха.
Система рассчитана на круглогодичную эксплуатацию в заявленных температурных режимах наружного воздуха, что делает ее практичной для объектов с потребностью в охлаждении и нагреве в разные сезоны.
Технические характеристики MDTI-36HWN1 / MDOU-36HN1-L
Воздушный поток и шум
- Расход воздуха
- 1149 - 1804 м³/ч
- Уровень шума (внутренний блок)
- 38 дБ(А) минимум
- Уровень шума (наружный блок)
- 63 дБ(А)
Дренаж и конденсат
- Диаметр отвода дренажа
- 25 мм
Идентификаторы и исполнение
- Модель внутреннего блока
- MDTI-36HWN1
- Модель наружного блока
- MDOU-36HN1-L
Монтажные электрические параметры
- Максимальный ток
- 7,0 А
- Номинальный ток (нагрев)
- 5,7 А
- Номинальный ток (охлаждение)
- 5,9 А
- Пусковой ток
- 36,0 А
Питание и электрические параметры
- Максимальная потребляемая мощность
- 4,25 кВт
- Потребляемая мощность (нагрев)
- 3,44 кВт
- Электропитание внутреннего блока
- 380 - 415 В / 50 Гц / 3 фазы
Размеры и масса
- Вес внутреннего блока
- 32,2 кг (нетто) / 39,4 кг (брутто)
- Вес наружного блока
- 74,4 кг (нетто) / 78,9 кг (брутто)
- Габариты внутреннего блока
- 1100 × 249 × 774 мм
- Габариты наружного блока
- 946 × 810 × 410 мм
Размеры и монтажные ограничения
- Источник питания
- Наружный блок
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 19 (3/4")
- Диаметр жидкостной трубы
- 9,53 (3/8")
- Максимальная длина труб
- 30 м
- Максимальный перепад высот
- 20 м
- Межблочный кабель
- 6 * 1,5 мм²
Упаковка и количество
- Габариты внутреннего блока в упаковке
- 1305 × 305 × 805 мм
- Габариты наружного блока в упаковке
- 1090 × 875 × 500 мм
Управление и компрессор
- Бренд компрессора
- GMCC
- Модель компрессора
- ATQ420Y1TMT
- Режим управления компрессором
- On/Off
- Тип компрессора
- Ротационный
- Тип управления компрессором
- on-off
Условия эксплуатации и монтажные ограничения
- Температура наружного воздуха (нагрев)
- -7 ... +24 °C
- Температура наружного воздуха (охлаждение)
- -25 ... +43 °C
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 11,72 кВт
- Холодопроизводительность
- 3,51 кВт
Хладагент и заправка
- Заводская заправка хладагента
- 2,85 кг
- Тип хладагента
- R410A
Энергоэффективность
- COP
- 3,41
- EER
- 3,01
Характеристики
- ESP (диапазон)
- 0 - 160 Па
- ESP (номинал)
- 37 Па
