Артикул: MDTI-24HWFN1 / MDOU-24HFN1
В наличии

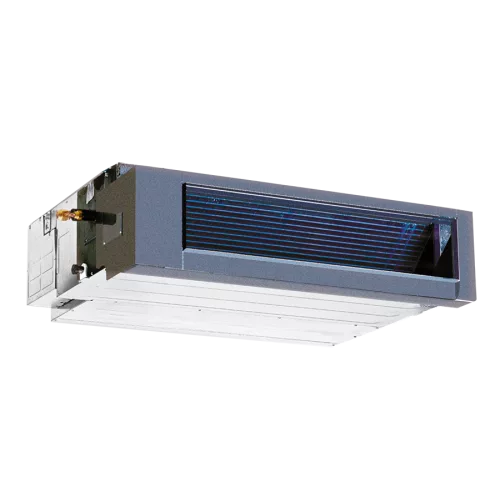

MDV MDTI-24HWFN1 / MDOU-24HFN1 канальная инверторная сплит-система (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о канальной инверторной сплит-системе MDTI-24HWFN1 / MDOU-24HFN1 MDV
Канальная инверторная сплит-система MDV серии MDTI в комплекте с внутренним блоком MDTI-24HWFN1 и наружным блоком MDOU-24HFN1 предназначена для кондиционирования помещений с распределением воздуха через каналы. Плавное регулирование мощности выполняется инверторным компрессором с управлением 3D DC-Inverter, что позволяет поддерживать заданный режим охлаждения или нагрева в зависимости от текущей нагрузки.
Модель работает в диапазоне наружных температур до -15...+50 °C при охлаждении и до -15...+24 °C при нагреве. Внутренний блок обеспечивает расход воздуха 839 - 1248 м³/ч и статическое давление с номиналом 25 Па (диапазон 0 - 160 Па), что важно при монтаже воздуховодов с различными аэродинамическими сопротивлениями.
Номинальная холодопроизводительность составляет 7,03 кВт (1,99 - 8,21 кВт), теплопроизводительность - 7,62 кВт (2,40 - 8,65 кВт). Потребляемая мощность 2,18 кВт (охлаждение) и 2,05 кВт (нагрев). Хладагент - R410A, заводская заправка 1,95 кг.
Ключевые особенности MDTI-24HWFN1 / MDOU-24HFN1
- Инверторное управление: 3D DC-Inverter, ротационный компрессор GMCC.
- Производительность: холод 7,03 кВт и нагрев 7,62 кВт.
- Канальная разводка: расход воздуха 839 - 1248 м³/ч и ESP 25 Па (0 - 160 Па).
- Рабочие температуры: -15...+50 °C (охлаждение) и -15...+24 °C (нагрев).
- Хладагент и заправка: R410A, 1,95 кг.
- Шумовые параметры: 40 дБ(А) внутри и 60,5 дБ(А) снаружи.
Технические параметры
- Энергоэффективность: SEER 6,10; класс A++ (охлаждение); SCOP (Tbiv= -7 °C) 5,20; класс A+++ (нагрев).
- Ток и мощность: номинальный потребляемый ток 10,0 А (охлаждение) и 8,9 А (нагрев); максимальная потребляемая мощность 2,95 кВт; максимальный ток 14,0 А.
- Электропитание: 220-240 В, 50 Гц, 1 фаза (внутренний блок).
Логистические параметры
- Габариты в упаковке: внутренний блок 1305 x 305 x 805 мм; наружный блок 965 x 755 x 395 мм.
- Масса: внутренний блок 31,5 / 38,9 кг (нетто/брутто); наружный блок 49,0 / 51,5 кг (нетто/брутто).
Упаковка и маркировка
Поставка предусматривает отдельную упаковку для внутреннего и наружного блоков, а также комплект к монтажу межблочных соединений.
Совместимость
Модель предназначена для работы в паре внутреннего блока MDTI-24HWFN1 и наружного блока MDOU-24HFN1 в составе канальной инверторной сплит-системы MDV MDTI.
Монтаж и подключение
Электропитание внутреннего блока: 220-240 В, 50 Гц, 1 фаза. Подключение электропитания выполняется на наружный блок. Межблочный кабель: 3*1,5 + 2*1,0 в экране.
Трасса хладагента: жидкостная трубка 9,53 мм (3/8"), газовая 15,88 мм (5/8"). Диаметр отвода дренажа - 25 мм. Максимальная длина труб - 50 м, максимальный перепад высот - 25 м. По канальной части используется статическое давление 25 Па (диапазон 0 - 160 Па).
Применение
MDV MDTI-24HWFN1 / MDOU-24HFN1 применяется для инженерных систем кондиционирования с воздуховодами, когда требуется равномерная подача воздуха в разные зоны помещения. Инверторная система подходит для режимов охлаждения и нагрева, а параметры расхода воздуха и ESP позволяют подобрать монтаж под существующую канальную разводку.
Система актуальна для коммерческих помещений и объектов с инженерными требованиями к тихой работе внутреннего блока и контролируемой аэродинамикой канального тракта.
Технические характеристики MDTI-24HWFN1 / MDOU-24HFN1
Воздушный поток и шум
- Уровень шума (внутренний блок)
- 40 дБ(А)
- Уровень шума (наружный блок)
- 60,5 дБ(А)
Идентификаторы и исполнение
- Модель внутреннего блока
- MDTI-24HWFN1
- Модель наружного блока
- MDOU-24HFN1
Монтажные электрические параметры
- Максимальный ток
- 14,0 А
- Межблочный кабель
- 3*1,5 + 2*1,0 в экране
- Номинальный ток (нагрев)
- 8,9 А
- Номинальный ток (охлаждение)
- 10,0 А
Назначение и классификация
- Серия
- MDTI
Питание и электрические параметры
- Входное электропитание (внутренний блок)
- 220-240 В, 50 Гц, 1 фаза
- Максимальная потребляемая мощность
- 2,95 кВт
- Потребляемая мощность (нагрев)
- 2,05 кВт
- Потребляемая мощность (охлаждение)
- 2,18 кВт
Размеры и масса
- Габариты (внутренний блок)
- 1100 x 249 x 774 мм
- Габариты (наружный блок)
- 845 x 702 x 363 мм
- Масса (внутренний блок)
- 31,5 / 38,9 кг (нетто/брутто)
- Масса (наружный блок)
- 49,0 / 51,5 кг (нетто/брутто)
Размеры и монтажные ограничения
- Подключение питания
- наружный блок
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 15,88 мм (5/8")
- Диаметр жидкостной трубы
- 9,53 мм (3/8")
- Диаметр отвода дренажа
- 25 мм
- Максимальная длина трассы
- 50 м
- Максимальный перепад высот
- 25 м
Упаковка и количество
- Габариты упаковки (внутренний блок)
- 1305 x 305 x 805 мм
- Габариты упаковки (наружный блок)
- 965 x 755 x 395 мм
Управление и компрессор
- Бренд компрессора
- GMCC
- Модель компрессора
- ATF235D22UMT
- Тип компрессора
- Ротационный
- Управление компрессором
- 3D DC-Inverter
Условия эксплуатации и монтажные ограничения
- Температура наружного воздуха (нагрев)
- -15...+24 °C
- Температура наружного воздуха (охлаждение)
- -15...+50 °C
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 7,62 кВт (2,40 - 8,65)
- Холодопроизводительность
- 7,03 кВт (1,99 - 8,21)
Хладагент и заправка
- Заправка хладагента
- 1,95 кг
- Хладагент
- R410A
Энергоэффективность
- SCOP (Tbiv= -7 °C)
- 5,20
- SEER
- 6,10
- Класс энергоэффективности (нагрев)
- A+++
- Класс энергоэффективности (охлаждение)
- A++
Характеристики
- ESP (диапазон)
- 0 - 160 Па
- ESP (номинал)
- 25 Па
- Расход воздуха (мин - макс)
- 839 - 1248 м³/ч
