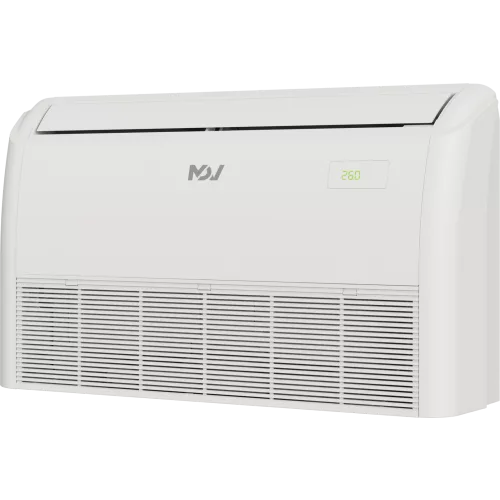

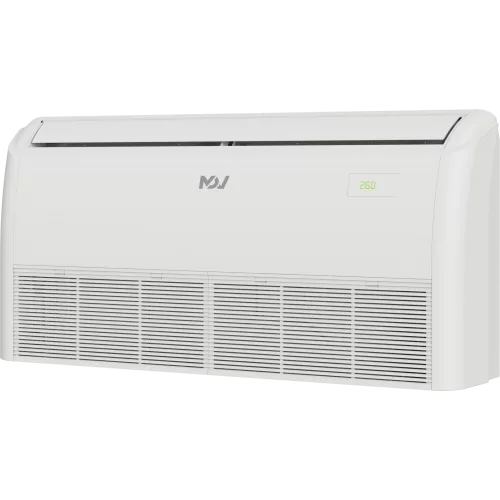

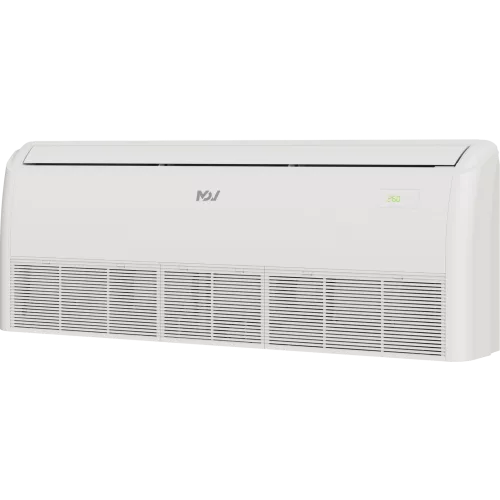

MDV MDVI3-At18CFVR12D напольно-потолочный внутренний блок Atom V8 (МДВ)

Основная информация о напольно-потолочном внутреннем блоке MDV MDVI3-At18CFVR12D

Внутренний блок MDV MDVI3-At18CFVR12D относится к mini VRF-системам серии ATOM (поколение V8) и предназначен для кондиционирования помещений совместно с наружными блоками VRF. Модель выполнена как напольно-потолочный внутренний блок Atom V8 и рассчитана на работу в режимах охлаждения и обогрева. Благодаря хладагенту R410A система обеспечивает эффективный теплоперенос, а заводские параметры по холодо- и теплопроизводительности позволяют подобрать решение под требуемую нагрузку.

Теплопроизводительность составляет 6,30 кВт, а холодопроизводительность — 5,60 кВт. Номинальная потребляемая мощность для охлаждения и для нагрева указана на уровне 0,04 кВт. Питание осуществляется от сети 220-240 В с частотой 50 Гц и фазностью 1. Для организации воздухообмена предусмотрены значения расхода воздуха по режимам: 927/883/840/794 /751/707/665 м³/ч, а уровень шума в работе достигает 40 дБ(A).

Конструктивные размеры внутреннего блока (Ш×В×Г) составляют 1069×674×234 мм. В упаковке габариты указаны как 1195×760×320 мм. Масса внутреннего блока — 24,7 кг (нетто) и 28,5 кг (брутто). Трубопроводы хладагента и дренажа выполняются с учетом посадочных диаметров: 6,35 мм (1/4) для жидкостной линии, 12,7 мм (1/2) для газовой линии и 25 мм для наружного диаметра отвода дренажа.

Ключевые особенности MDVI3-At18CFVR12D

• Теплопроизводительность: 6,30 кВт.
• Холодопроизводительность: 5,60 кВт.
• Режимы работы: охлаждение и нагрев.
• Электропитание: 220-240 В / 50 Гц / 1 фаза.
• Потребляемая мощность: 0,04 кВт (охлаждение) и 0,04 кВт (нагрев).
• Воздухообмен: расход воздуха 927/883/840/794 /751/707/665 м³/ч.
• Уровень шума: 40 дБ(A).
• Хладагент: R410A.
• Диаметры труб: жидкостная 6,35 мм (1/4), газовая 12,7 мм (1/2), дренаж 25 мм.
• Габариты и масса: 1069×674×234 мм; 24,7 кг (нетто) / 28,5 кг (брутто).

Технические параметры

• Производительность: холодопроизводительность 5,60 кВт; теплопроизводительность 6,30 кВт.
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Потребляемая мощность: 0,04 кВт (охлаждение), 0,04 кВт (нагрев).
• Воздушный поток: 927/883/840/794 /751/707/665 м³/ч.
• Акустика: 40 дБ(A).
• Хладагент: R410A.

Логистические параметры

• Габариты в упаковке (Ш×В×Г): 1195×760×320 мм.
• Масса в упаковке: 28,5 кг (брутто), 24,7 кг (нетто).

Совместимость

Блок MDVI3-At18CFVR12D предназначен для работы в составе mini VRF-системы серии ATOM (поколение V8) с совместимыми наружными блоками VRF. Подбор наружного блока и параметров трасс выполняется в соответствии с общей конфигурацией системы.

Монтаж и подключение

Установка выполняется в помещении с последующей прокладкой трубопроводов хладагента и линии отвода конденсата. Диаметр жидкостной линии — 6,35 мм (1/4), диаметр газовой линии — 12,7 мм (1/2). Наружный диаметр отвода дренажа — 25 мм. Габариты корпуса 1069×674×234 мм учитываются при выборе места установки и подготовке монтажного пространства.

Применение

Внутренний блок MDV MDVI3-At18CFVR12D применяют для организации централизованного климат-контроля в коммерческих и жилых помещениях, где требуется гибкое управление микроклиматом в отдельных зонах. Модель подходит для комплектации mini VRF-системы Atom V8 и обеспечивает подачу требуемого расхода воздуха с контролируемым уровнем шума.

Такое решение удобно для объектов, где важно объединить несколько помещений под единую VRF-платформу, сохранив раздельное кондиционирование. При проектировании учитывают холодо- и теплопроизводительность, расход воздуха, питание 220-240 В / 50 Гц / 1 фаза, а также параметры подключаемых трубопроводов.
