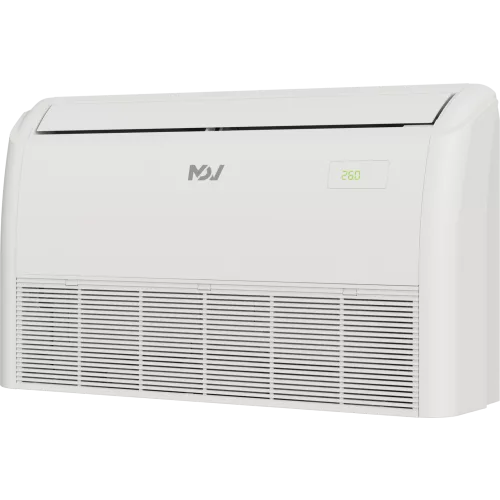

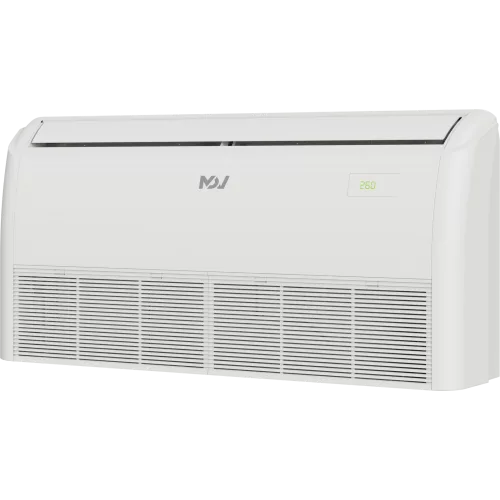

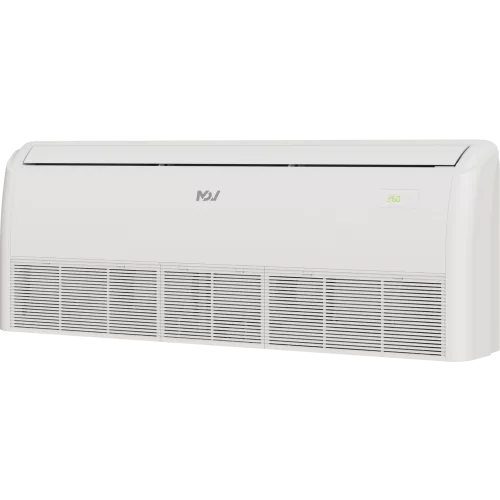

MDV MDVI3-At24CFVR12D напольно-потолочный внутренний блок Atom V8 (МДВ)

Основная информация о напольно-потолочном внутреннем блоке MDV MDVI3-At24CFVR12D

Внутренний блок MDV MDVI3-At24CFVR12D относится к mini VRF-системам серии ATOM (поколение V8) и предназначен для кондиционирования помещений в составе VRF-системы. Модель выполнена как напольно-потолочный внутренний блок Atom V8 и работает в режимах охлаждения и обогрева. Для переноса тепла используется хладагент R410A, а технические параметры по холодо- и теплопроизводительности помогают подобрать оборудование под требуемую нагрузку.

Холодопроизводительность составляет 7,10 кВт, теплопроизводительность — 8,00 кВт. Номинальная потребляемая мощность при охлаждении — 0,04 кВт, при нагреве — 0,04 кВт. Питание осуществляется от сети 220-240 В, частота 50 Гц, 1 фаза. Воздухообмен обеспечивается расходом воздуха 1128/1062/1024/926/860/791/729 м³/ч, а уровень шума в работе достигает 41 дБ(A).

Габаритные размеры внутреннего блока (Ш×В×Г) — 1284×674×234 мм. В упаковке указаны размеры 1410×760×330 мм. Масса внутреннего блока — 29,8 кг (нетто) и 33,8 кг (брутто). Подключение выполняется с учетом диаметров труб: жидкостная линия 9,52 мм (3/8), газовая линия 15,88 мм (5/8), наружный диаметр отвода дренажа — 25 мм.

Ключевые особенности MDVI3-At24CFVR12D

• Теплопроизводительность: 8,00 кВт.
• Холодопроизводительность: 7,10 кВт.
• Режимы работы: охлаждение и нагрев.
• Электропитание: 220-240 В / 50 Гц / 1 фаза.
• Потребляемая мощность: 0,04 кВт (охлаждение) и 0,04 кВт (нагрев).
• Воздухообмен: расход воздуха 1128/1062/1024/926/860/791/729 м³/ч.
• Уровень шума: 41 дБ(A).
• Хладагент: R410A.
• Диаметры труб: жидкостная 9,52 мм (3/8), газовая 15,88 мм (5/8), дренаж 25 мм.
• Габариты и масса: 1284×674×234 мм; 29,8 кг (нетто) / 33,8 кг (брутто).

Технические параметры

• Производительность: холодопроизводительность 7,10 кВт; теплопроизводительность 8,00 кВт.
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Потребляемая мощность: 0,04 кВт (охлаждение), 0,04 кВт (нагрев).
• Воздушный поток: 1128/1062/1024/926/860/791/729 м³/ч.
• Акустика: 41 дБ(A).
• Хладагент: R410A.

Логистические параметры

• Габариты в упаковке (Ш×В×Г): 1410×760×330 мм.
• Масса в упаковке: 33,8 кг (брутто), 29,8 кг (нетто).

Совместимость

Внутренний блок MDVI3-At24CFVR12D предназначен для работы в составе mini VRF-системы Atom V8 с совместимыми наружными блоками VRF. Подбор конфигурации системы выполняется по суммарным требованиям к производительности и параметрам соединительных трасс.

Монтаж и подключение

Монтаж предполагает установку внутреннего блока с последующей прокладкой трубопроводов хладагента и организации отвода конденсата. Диаметры подключения: жидкостная линия 9,52 мм (3/8), газовая линия 15,88 мм (5/8). Наружный диаметр отвода дренажа — 25 мм. Размеры корпуса 1284×674×234 мм учитываются при подготовке места установки.

Применение

MDV MDVI3-At24CFVR12D применяют для климат-контроля в помещениях, где используется централизованное управление микроклиматом по схеме VRF. Напольно-потолочный формат внутреннего блока удобен при проектировании зон с раздельным управлением температурой и комфортом.

Модель выбирают по холодо- и теплопроизводительности 7,10 кВт и 8,00 кВт, требуемому воздухообмену и допустимому уровню шума 41 дБ(A). При подборе системы учитывают питание 220-240 В / 50 Гц / 1 фаза, хладагент R410A и параметры подключаемых трубопроводов.
