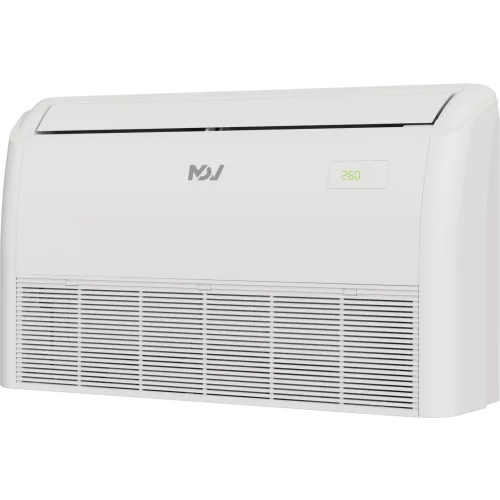

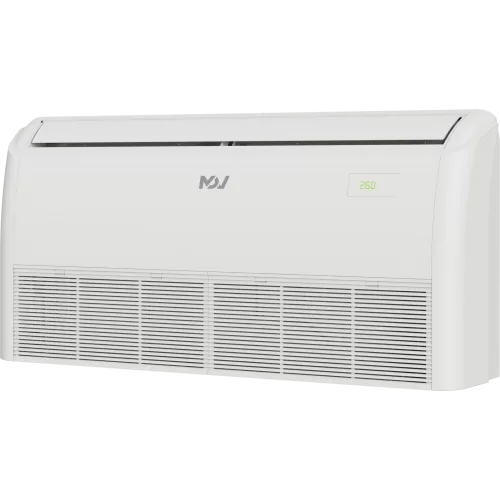

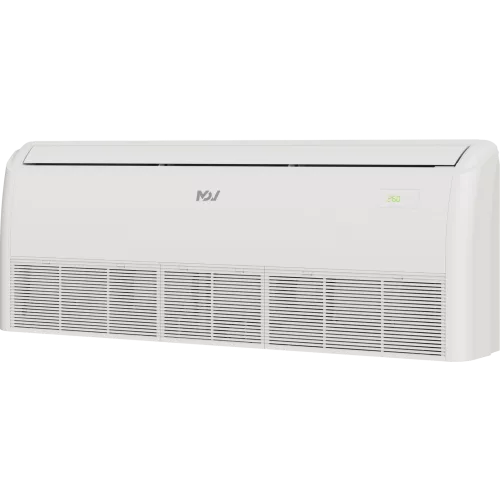

MDV MDVI3-At28CFVR12D напольно-потолочный внутренний блок Atom V8 (МДВ)

Основная информация о напольно-потолочном внутреннем блоке MDV MDVI3-At28CFVR12D

Внутренний блок MDV MDVI3-At28CFVR12D создан для мини VRF-систем серии ATOM (поколение V8). Устройство относится к напольно-потолочным внутренним блокам Atom V8 и предназначено для работы в составе VRF-системы с совместимыми наружными блоками. Модель обеспечивает кондиционирование в режимах охлаждения и обогрева и рассчитана на использование хладагента R410A.

Теплопроизводительность составляет 9,00 кВт, а холодопроизводительность — 8,00 кВт. Номинальная потребляемая мощность для охлаждения — 0,06 кВт, для нагрева — 0,06 кВт. Электропитание осуществляется от сети 220-240 В, 50 Гц, 1 фаза. Воздухообмен обеспечивается расходом воздуха 1300/1218/1138/1057/982/904/824 м³/ч, при этом уровень шума достигает 44 дБ(A).

Габариты внутреннего блока (Ш×В×Г) — 1284×674×234 мм. В упаковке размеры указаны как 1410×760×330 мм. Масса внутреннего блока составляет 29,8 кг (нетто) и 33,8 кг (брутто). Подключение трубопроводов выполняется с учетом диаметров жидкостной и газовой линий: 9,52(3/8) мм для жидкостной и 15,88 (5/8) мм для газовой трубки. Наружный диаметр отвода дренажа — 25 мм.

Ключевые особенности MDVI3-At28CFVR12D

• Теплопроизводительность: 9,00 кВт.
• Холодопроизводительность: 8,00 кВт.
• Режимы работы: охлаждение и нагрев.
• Электропитание: 220-240 В / 50 Гц / 1 фаза.
• Потребляемая мощность: 0,06 кВт (охлаждение) и 0,06 кВт (нагрев).
• Воздухообмен: расход воздуха 1300/1218/1138/1057/982/904/824 м³/ч.
• Уровень шума: 44 дБ(A).
• Хладагент: R410A.
• Диаметры труб: жидкостная 9,52(3/8) мм, газовая 15,88 (5/8) мм, дренаж 25 мм.
• Габариты и масса: 1284×674×234 мм; 29,8 кг (нетто) / 33,8 кг (брутто).

Технические параметры

• Производительность: холодопроизводительность 8,00 кВт; теплопроизводительность 9,00 кВт.
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Потребляемая мощность: 0,06 кВт (охлаждение), 0,06 кВт (нагрев).
• Воздушный поток: 1300/1218/1138/1057/982/904/824 м³/ч.
• Акустика: 44 дБ(A).
• Хладагент: R410A.

Логистические параметры

• Габариты в упаковке (Ш×В×Г): 1410×760×330 мм.
• Масса в упаковке: 33,8 кг (брутто), 29,8 кг (нетто).

Совместимость

MDVI3-At28CFVR12D предназначен для работы в составе mini VRF-системы Atom V8. Подбор наружного блока и расчет трасс выполняют с учетом требуемой суммарной производительности и характеристик подключений.

Монтаж и подключение

Монтаж выполняют с прокладкой трубопроводов хладагента и подключением дренажной системы. Диаметр жидкостной трубы — 9,52(3/8) мм, диаметр газовой трубы — 15,88 (5/8) мм. Наружный диаметр отвода дренажа — 25 мм. Габариты внутреннего блока 1284×674×234 мм учитываются при подготовке монтажного пространства.

Применение

Напольно-потолочный внутренний блок MDV MDVI3-At28CFVR12D используют для климат-контроля в помещениях, где требуется централизованная VRF-система с раздельным управлением по зонам. Модель подходит для комплектации мини VRF-системы Atom V8 и обеспечивает требуемый воздухообмен при заданных значениях шумности.

Оборудование выбирают по теплопроизводительности 9,00 кВт и холодопроизводительности 8,00 кВт, расходу воздуха 1300/1218/1138/1057/982/904/824 м³/ч, уровню шума 44 дБ(A) и питанию 220-240 В / 50 Гц / 1 фаза. При проектировании учитывают хладагент R410A и параметры трубных подключений.
