MDV MDVL-CWG130EV(X) водоохлаждаемый чиллер MagBoost Apex (МДВ)

Основная информация о водоохлаждаемом чиллере MDV MDVL-CWG130EV(X) MagBoost Apex

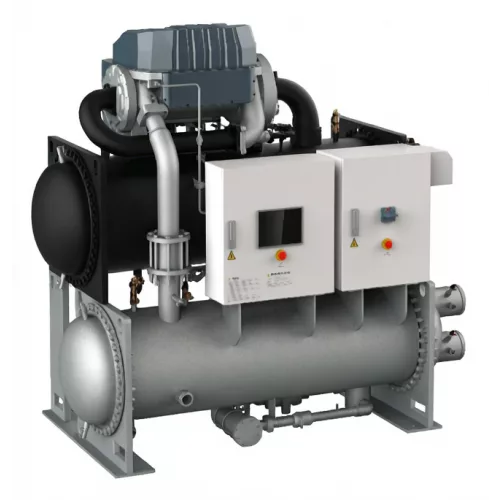

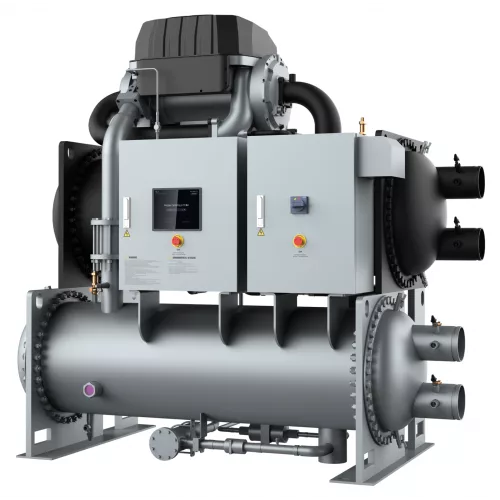

MDV MDVL-CWG130EV(X) — модульный водоохлаждаемый чиллер серии MagBoost Apex, предназначенный для охлаждения технологической воды в составе систем кондиционирования и промышленного холодоснабжения. Модель выполнена в модульной компоновке и рассчитана на работу с холодопроизводительностью 457,10 кВт, обеспечивая отвод тепла при заданных режимах потребителя.

В конструкции используется центробежный магнитный компрессор, количество компрессоров — 1. Для теплопередачи применяется хладагент R134a. Гидравлические параметры испарителя относятся к затопленному типу, а конструкция конденсатора — кожухотрубная. Для интеграции в инженерные сети важны параметры водяных контуров: расход воды по испарителю составляет 70,62 м³/ч при диаметре труб DN150, а по конденсатору — 87,49 м³/ч при том же DN150.

Электропитание соответствует диапазону 380 до 415 В, частота 50 Гц, фаза 3. Номинальная потребляемая мощность (в режиме охлаждения) — 70,66 кВт, коэффициент энергоэффективности EER — 6,47. Габаритные размеры (Ш × В × Г) составляют 2250 × 1100 × 2200 мм, что необходимо учитывать при планировании размещения в машинном отделении.

Ключевые особенности MDVL-CWG130EV(X)

• Модульный тип: оборудование выполнено в модульной компоновке.
• Холодопроизводительность: 457,10 кВт.
• Компрессор: центробежный магнитный, 1 шт.
• Хладагент: R134a.
• Испаритель: затопленный тип, сопротивление 65,3 кПа, расход воды 70,62 м³/ч, DN150.
• Конденсатор: кожухотрубный, расход воды 87,49 м³/ч, DN150, сопротивление 68,1 кПа.
• Электропитание: 380 до 415 В, 50 Гц, 3 фазы.
• Потребляемая мощность и энергоэффективность: 70,66 кВт, EER 6,47.
• Габариты: 2250 × 1100 × 2200 мм.

Технические параметры

Модель рассчитана на охлаждение с подтвержденными гидравлическими и энергетическими параметрами: холодопроизводительность 457,10 кВт, номинальная потребляемая мощность (охлаждение) 70,66 кВт и коэффициент энергоэффективности EER 6,47. Испаритель и конденсатор имеют согласованные водяные контуры: DN150 и заданные расходы воды для стабильной работы в системе.

Применение

MDV MDVL-CWG130EV(X) применяется для охлаждения технологической воды в системах водяного кондиционирования, а также в инженерных установках, где требуется отвод тепла с заданной холодопроизводительностью. Модель подходит для объектов, где важны водяные контуры с параметрами DN150 и возможность интеграции оборудования в систему чиллерного холодоснабжения.

Чиллер используется в машинных помещениях, где обеспечиваются требования по электропитанию и предусмотрено размещение оборудования с габаритами 2250 × 1100 × 2200 мм.
