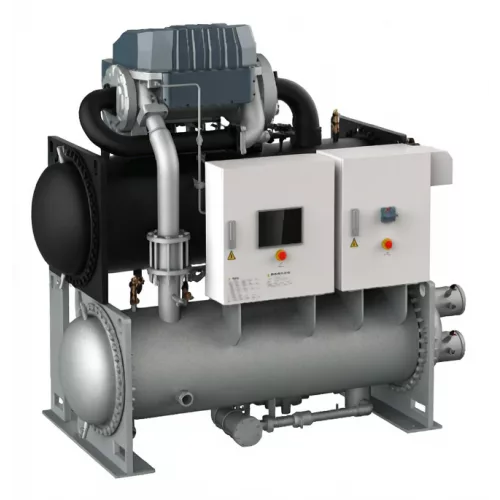

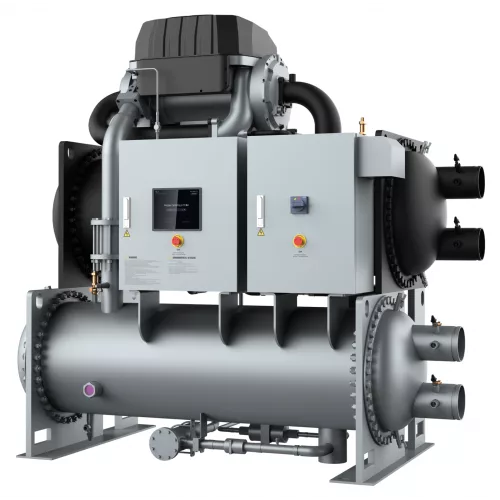

MDV MDVL-CWG170EV(X) водоохлаждаемый чиллер MagBoost Apex (МДВ)

Основная информация о водоохлаждаемых чиллере MDV MDVL-CWG170EV(X) MagBoost Apex

MDV MDVL-CWG170EV(X) — модульный водоохлаждаемый чиллер серии MagBoost Apex, предназначенный для охлаждения технологической воды и поддержания требуемых режимов в системе холодоснабжения. Модель обеспечивает холодопроизводительность 597,70 кВт и рассчитана на работу с водяными контурами при согласованных параметрах расхода и диаметра труб.

Холодильный цикл выполнен с применением хладагента R134a. Компрессорный узел включает центробежный магнитный компрессор, количество компрессоров — 1. Гидравлические параметры испарителя соответствуют затопленному типу, сопротивление испарителя — 65,3 кПа, расход воды — 92,4 м³/ч при диаметре труб DN150. Конденсатор выполнен по кожухотрубной схеме: расход воды 115,3 м³/ч при DN150, сопротивление конденсатора 68,7 кПа.

Электропитание — 380 до 415 В, 50 Гц, 3 фазы. Номинальная потребляемая мощность (режим охлаждения) составляет 94,04 кВт, а коэффициент энергоэффективности EER — 6,36. Габаритные размеры (Ш × В × Г) — 2250 × 1100 × 2200 мм, что учитывается при проектировании размещения оборудования в машинном помещении.

Ключевые особенности MDVL-CWG170EV(X)

• Модульный тип: оборудование выполнено в модульной компоновке.
• Холодопроизводительность: 597,70 кВт.
• Компрессор: центробежный магнитный, 1 шт.
• Хладагент: R134a.
• Испаритель: затопленный тип, сопротивление 65,3 кПа, расход воды 92,4 м³/ч, DN150.
• Конденсатор: кожухотрубный, расход воды 115,3 м³/ч, DN150, сопротивление 68,7 кПа.
• Электропитание: 380 до 415 В, 50 Гц, 3 фазы.
• Потребляемая мощность и энергоэффективность: 94,04 кВт, EER 6,36.
• Габариты: 2250 × 1100 × 2200 мм.

Технические параметры

Чиллер обеспечивает охлаждение с подтвержденными энергетическими и гидравлическими характеристиками: холодопроизводительность 597,70 кВт, номинальная потребляемая мощность (охлаждение) 94,04 кВт и коэффициент энергоэффективности EER 6,36. Узлы испарителя и конденсатора согласованы по диаметру DN150 и параметрам сопротивления и расхода воды для устойчивой работы в составе чиллерной системы.

Применение

MDV MDVL-CWG170EV(X) применяется для охлаждения технологической воды в системах водяного кондиционирования и промышленных установках, где требуется отвод тепла с высокой холодопроизводительностью. Модель используют на объектах с проектными водяными контурами DN150 и рассчитанными расходами через испаритель и конденсатор.

Размещение чиллера выполняют в машинных помещениях с обеспечением требуемого электропитания и соблюдением габаритов 2250 × 1100 × 2200 мм.
