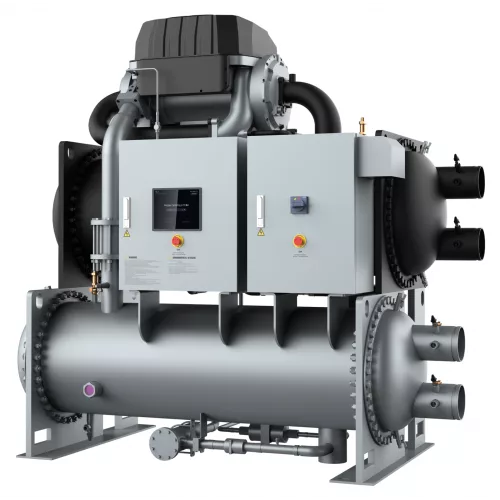

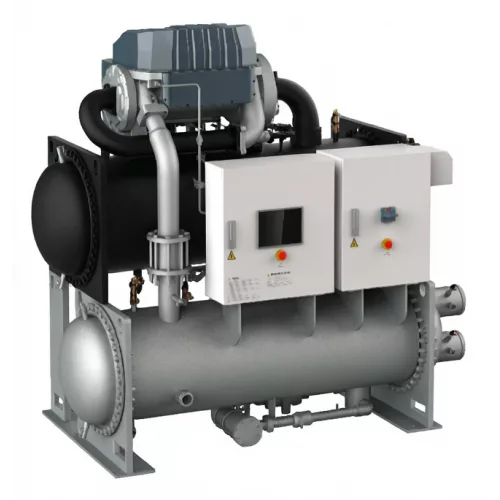

MDV MDVL-CWG150EV(X) водоохлаждаемый чиллер MagBoost Apex (МДВ)

Основная информация о водоохлаждаемом чиллере MDV MDVL-CWG150EV(X) MagBoost Apex

MDV MDVL-CWG150EV(X) — модульный водоохлаждаемый чиллер серии MagBoost Apex, предназначенный для охлаждения технологической воды в составе систем холодоснабжения. Модель рассчитана на холодопроизводительность 527,40 кВт и обеспечивает отвод тепла при заданных условиях эксплуатации.

В холодильном контуре используется хладагент R134a. Компрессорный узел построен на центробежном магнитном компрессоре, количество компрессоров — 1. Гидравлическая часть включает затопленный испаритель и кожухотрубный конденсатор. Диаметр труб по водяным контурам — DN150, что упрощает согласование оборудования с проектной инженерной схемой: расход воды через испаритель составляет 81,48 м³/ч, через конденсатор — 101,2 м³/ч.

Электропитание соответствует диапазону 380 до 415 В, частота 50 Гц, фазы 3. Номинальная потребляемая мощность (охлаждение) — 81,86 кВт, коэффициент энергоэффективности EER — 6,44. Габариты (Ш × В × Г) равны 2250 × 1100 × 2200 мм, что важно учесть при размещении в машинном отделении.

Ключевые особенности MDVL-CWG150EV(X)

• Модульный тип: оборудование выполнено в модульной компоновке.
• Холодопроизводительность: 527,40 кВт.
• Компрессор: центробежный магнитный, 1 шт.
• Хладагент: R134a.
• Испаритель: затопленный тип, сопротивление 65,2 кПа, расход воды 81,48 м³/ч, DN150.
• Конденсатор: кожухотрубный, расход воды 101,2 м³/ч, DN150, сопротивление 68,2 кПа.
• Электропитание: 380 до 415 В, 50 Гц, 3 фазы.
• Потребляемая мощность и энергоэффективность: 81,86 кВт, EER 6,44.
• Габариты: 2250 × 1100 × 2200 мм.

Технические параметры

Модель обеспечивает охлаждение с подтвержденными энергетическими и гидравлическими характеристиками: холодопроизводительность 527,40 кВт, номинальная потребляемая мощность (охлаждение) 81,86 кВт и EER 6,44. Узлы испарителя и конденсатора согласованы по параметрам DN150 и заданным расходам воды для стабильной работы в составе чиллерной системы.

Применение

MDV MDVL-CWG150EV(X) используется для охлаждения технологической воды в системах водяного кондиционирования и в промышленном холодоснабжении, где требуется отвод тепла с заданной холодопроизводительностью. Оборудование применяют на объектах, где предусмотрены водяные контуры с диаметром DN150 и согласованными расходами воды.

Чиллер монтируется в машинных помещениях с обеспечением соответствующего электропитания и размещения с габаритами 2250 × 1100 × 2200 мм.
