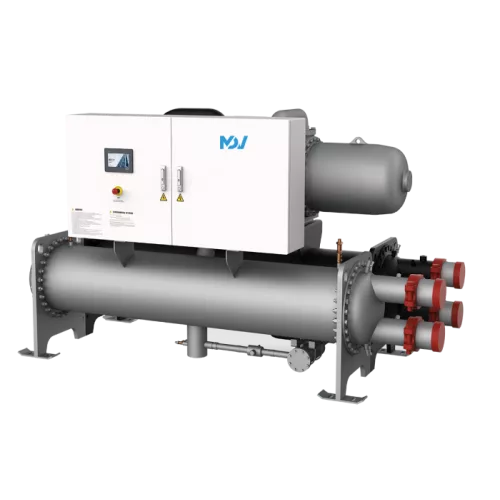

MDV MDVS-CWG90E моноблочный чиллер Aqua Force винтовой компрессор (МДВ)

Основная информация о моноблочном чиллере MDV Aqua Force винтовой компрессор MDVS-CWG90E

Моноблочный чиллер MDV Aqua Force с винтовым компрессором MDVS-CWG90E предназначен для водоохлаждения в составе инженерных систем. Оборудование выполнено в моноблочном формате, благодаря чему размещение агрегата и подключение к системе подачи воды выполняются как работа с единым устройством.

Холодопроизводительность модели составляет 306,80 кВт. Электропитание - 380 ~ 415 В, 50 Гц, 3 фазы. Номинальная потребляемая мощность (охлаждение) - 52,69 кВт, а коэффициент энергоэффективности EER - 5,82. Пусковой ток - 258,0 А. Регулировка производительности выполняется бесступенчатая в диапазоне 30-100%.

В контуре используется хладагент R134a, заводская заправка составляет 150 кг. Испаритель с затопленным типом обеспечивает гидравлические параметры: сопротивление 55,7 кПа и расход воды 47,39 м³/ч при диаметре труб DN125. Конденсатор кожухотрубного типа рассчитан на расход воды 59,5 м³/ч с диаметром труб DN125, а сопротивление конденсатора - 49,6 кПа. Количество компрессоров - 1.

Габариты агрегата (Ш×В×Г) - 3513×1690×1200 мм. Масса - 2507 кг (нетто/брутто не разделено), при этом указан операционный вес 2677 кг. Эти параметры учитывают при проектировании размещения и при выборе подъемно-транспортного оборудования.

Ключевые особенности MDVS-CWG90E

• Моноблочная компоновка: все узлы смонтированы в одном корпусе.
• Винтовой компрессор: в модели установлен 1 компрессор.
• Холодопроизводительность: 306,80 кВт.
• Энергопотребление (охлаждение): 52,69 кВт.
• Коэффициент энергоэффективности EER: 5,82.
• Регулировка производительности: бесступенчатая 30-100%.
• Параметры электропитания: 380 ~ 415 В, 50 Гц, 3 фазы; пусковой ток 258,0 А.
• Хладагент и заправка: R134a, 150 кг.
• Испаритель: затопленный, сопротивление 55,7 кПа, расход воды 47,39 м³/ч, DN125.
• Конденсатор: кожухотрубный, расход воды 59,5 м³/ч, DN125, сопротивление 49,6 кПа.

Применение

Чиллер MDVS-CWG90E применяется для производства холодной воды в водоохлаждаемых системах. Его используют в тех случаях, когда требуется централизованное охлаждение теплоносителя с последующим распределением по потребителям, включая технологические и климатические контуры.

Оборудование подходит для инженерных решений, где важны стабильная работа водоохлаждающего агрегата, точное регулирование производительности и согласование гидравлических параметров испарителя и конденсатора с характеристиками системы трубопроводов.

Технические параметры

• Тип: моноблочный.
• Холодопроизводительность: 306,80 кВт.
• Номинальная потребляемая мощность (охлаждение): 52,69 кВт.
• EER: 5,82.
• Пусковой ток: 258,0 А.
• Регулировка производительности: бесступенчатое 30-100%.
• Количество компрессоров: 1.

Гидравлические параметры

• Испаритель (тип): затопленный.
• Испаритель (сопротивление): 55,7 кПа.
• Испаритель (расход воды): 47,39 м³/ч.
• Диаметр труб испарителя: DN125.
• Конденсатор (тип): кожухотрубный.
• Конденсатор (расход воды): 59,5 м³/ч.
• Диаметр труб конденсатора: DN125.
• Сопротивление конденсатора: 49,6 кПа.

Питание и электрические параметры

• Электропитание: 380 ~ 415 В, 50 Гц, 3 фазы.
• Пусковой ток: 258,0 А.

Размеры и масса

• Габариты (Ш×В×Г): 3513×1690×1200 мм.
• Масса: 2507 кг.
• Операционный вес: 2677 кг.
