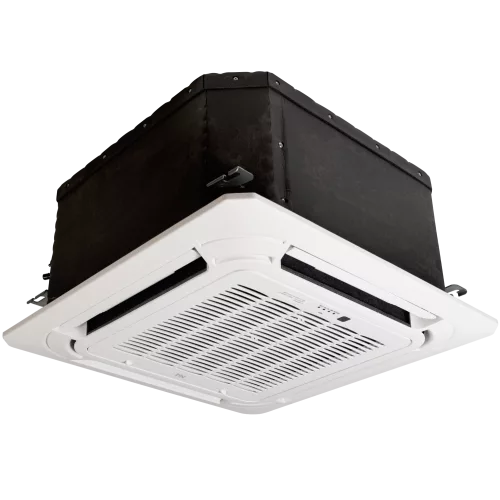

MDV MDCA4I-09HRFN8 кассетный внутренний блок мультисплит (МДВ)

Основная информация о Мультисплит-системы MDV кассетный внутренний блок MDCA4I-09HRFN8

Кассетный внутренний блок MDV модели MDCA4I-09HRFN8 предназначен для мультисплит-систем и устанавливается в потолочную нишу. Четырехпоточная компоновка обеспечивает распределение воздуха по помещению через четыре направления, что помогает поддерживать комфортные условия в зонах со сложной планировкой.

Модель рассчитана на номинальную холодопроизводительность 2,64 кВт и номинальную теплопроизводительность 2,93 кВт. Для работы используется хладагент R32. Встроенная дренажная помпа обеспечивает подъем конденсата на высоту до 750 мм, что важно при монтаже с ограничениями по трассам отвода.

Электропитание устройства составляет 220-240 В, 50 Гц, 1 фаза. Расход воздуха внутри блока находится в диапазоне 450-580 м³/ч, а уровень шума зависит от режима и составляет 29/33/38 дБ(А). Габариты внутреннего блока 570 x 260 x 570 мм позволяют выполнить монтаж в кассетную потолочную часть.

Ключевые особенности MDCA4I-09HRFN8

• Холодопроизводительность: 2,64 кВт.
• Теплопроизводительность: 2,93 кВт.
• Хладагент: R32.
• Дренажная помпа: подъем конденсата до 750 мм.
• Расход воздуха: 450-580 м³/ч.
• Шум: 29/33/38 дБ(А).
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Трассы труб: жидкостная 6,35 мм (1/4), газовая 9,53 мм (3/8).

Технические параметры

• Номинальная холодопроизводительность: 2,64 кВт.
• Номинальная теплопроизводительность: 2,93 кВт.
• Номинальная потребляемая мощность: 40 Вт.
• Расход воздуха внутреннего блока: 450-580 м³/ч.
• Уровень шума внутреннего блока: 29/33/38 дБ(А).

Эксплуатационные параметры

• Высота подъема дренажной помпы: до 750 мм.

Логистические параметры

• Вес внутреннего блока: 14,5 кг (нетто), 19,2 кг (брутто).
• Вес панели: 2,5 кг (нетто), 4,5 кг (брутто).
• Размер внутреннего блока в упаковке: 675 x 295 x 640 мм.
• Размер панели в упаковке: 715 x 123 x 715 мм.

Упаковка и маркировка

Поставляется в транспортной упаковке для внутреннего блока и отдельной упаковке для декоративной панели. Габариты упаковки соответствуют размерам комплектующих.

Совместимость

Внутренний блок MDCA4I-09HRFN8 относится к линейке кассетных четырехпоточных моделей для мультисплит-систем MDV. Подбор комплекта наружного блока и магистралей выполняется в соответствии с расчетом системы и требованиями к совместимым компонентам.

Монтаж и подключение

Установка выполняется в кассетный потолочный проем. Для подключения используются трубопроводы: жидкостная магистраль диаметром 6,35 мм (1/4) и газовая магистраль диаметром 9,53 мм (3/8). Для отвода конденсата применяется дренажная помпа с возможностью подъема до 750 мм.

Применение

Кассетный внутренний блок MDCA4I-09HRFN8 предназначен для кондиционирования воздуха в помещениях, где требуется скрытый потолочный монтаж: офисные пространства, торговые залы, холлы, а также комнаты с подвесными потолками. Четырехпоточная подача помогает равномерно распределять воздушный поток и поддерживать комфортные условия в разных зонах.

Модель подходит для мультисплит-сценариев, когда один наружный блок обслуживает несколько внутренних. При проектировании учитываются номинальные мощности 2,64 кВт (охлаждение) и 2,93 кВт (обогрев), диапазон расхода воздуха 450-580 м³/ч, параметры электропитания 220-240 В, 50 Гц, 1 фаза и геометрия монтажного пространства.
