MDV MDCA4I-12HRFN8 кассетный внутренний блок мультисплит (МДВ)

Основная информация о Мультисплит-системы MDV кассетный внутренний блок MDCA4I-12HRFN8

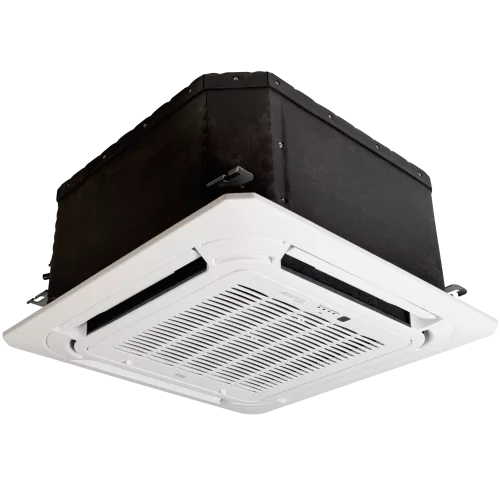

Кассетный внутренний блок MDV модели MDCA4I-12HRFN8 предназначен для мультисплит-систем и монтируется в потолочную нишу. Четырехпоточная компоновка формирует распределение воздушного потока в нескольких направлениях, что помогает обеспечить равномерное охлаждение и обогрев в помещениях.

Устройство рассчитано на номинальную холодопроизводительность 3,52 кВт и номинальную теплопроизводительность 4,10 кВт. Для работы используется хладагент R32. Встроенная дренажная помпа позволяет поднимать конденсат на высоту до 750 мм, что дает запас при организации отвода дренажа.

Электропитание блока составляет 220-240 В, 50 Гц, 1 фаза. Расход воздуха внутри блока - 390-570 м³/ч. Уровень шума зависит от режима работы и составляет 34,5/37,5/42 дБ(А). Габариты внутреннего блока 570 x 260 x 570 мм подходят для кассетной потолочной установки.

Ключевые особенности MDCA4I-12HRFN8

• Холодопроизводительность: 3,52 кВт.
• Теплопроизводительность: 4,10 кВт.
• Хладагент: R32.
• Дренажная помпа: подъем конденсата до 750 мм.
• Расход воздуха: 390-570 м³/ч.
• Шум: 34,5/37,5/42 дБ(А).
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Трассы труб: жидкостная 6,35 мм (1/4), газовая 9,53 мм (3/8).

Технические параметры

• Номинальная холодопроизводительность: 3,52 кВт.
• Номинальная теплопроизводительность: 4,10 кВт.
• Номинальная потребляемая мощность: 40 Вт.
• Расход воздуха внутреннего блока: 390-570 м³/ч.
• Уровень шума внутреннего блока: 34,5/37,5/42 дБ(А).

Эксплуатационные параметры

• Высота подъема дренажной помпы: до 750 мм.

Логистические параметры

• Вес внутреннего блока: 16,2 кг (нетто), 22,1 кг (брутто).
• Вес панели: 2,5 кг (нетто), 4,5 кг (брутто).
• Размер внутреннего блока в упаковке: 675 x 295 x 640 мм.
• Размер панели в упаковке: 715 x 123 x 715 мм.

Упаковка и маркировка

Комплект поставки включает внутренний блок и декоративную панель, каждый элемент размещается в отдельной упаковке. Габариты упаковки соответствуют размерам комплектующих.

Совместимость

MDCA4I-12HRFN8 относится к кассетным четырехпоточным внутренним блокам для мультисплит-систем MDV. Подбор внешнего блока и проектирование магистралей выполняются с учетом расчетных теплопроизводительностей, выбранного хладагента и требований к трассам.

Монтаж и подключение

Внутренний блок устанавливается в кассетный проем потолочной конструкции. Для подключения используются трубопроводы жидкостного и газового контуров диаметрами 6,35 мм (1/4) и 9,53 мм (3/8) соответственно. Дренажный узел рассчитан на подъем конденсата на высоту до 750 мм.

Применение

Кассетный внутренний блок MDCA4I-12HRFN8 предназначен для кондиционирования помещений с потолочным монтажом: офисные пространства, переговорные, торговые и сервисные помещения, холлы и зоны ожидания. Четырехпоточная подача помогает направлять поток и поддерживать заданный микроклимат в разных участках помещения.

Модель используется в составе мультисплит-систем, когда один наружный блок обслуживает несколько внутренних. При проектировании учитываются номинальные мощности 3,52 кВт (охлаждение) и 4,10 кВт (обогрев), диапазон расхода воздуха 390-570 м³/ч, уровень шума 34,5/37,5/42 дБ(А), а также параметры электропитания 220-240 В, 50 Гц, 1 фаза.
