MDV MDCA4I-18HRFN8 кассетный внутренний блок мультисплит (МДВ)

Основная информация о Мультисплит-системы MDV кассетный внутренний блок MDCA4I-18HRFN8

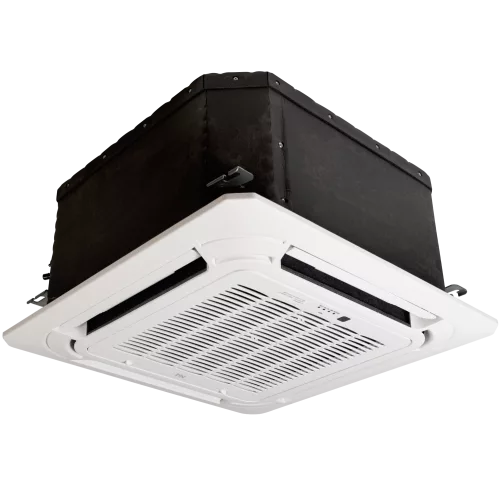

Кассетный внутренний блок MDV модели MDCA4I-18HRFN8 предназначен для мультисплит-систем и устанавливается в потолочную нишу. Четырехпоточная конструкция распределяет воздушный поток по нескольким направлениям, помогая поддерживать комфортный микроклимат в помещениях с подвесными потолками.

Модель рассчитана на номинальную холодопроизводительность 5,28 кВт и номинальную теплопроизводительность 5,57 кВт. Для работы применяется хладагент R32. Встроенная дренажная помпа обеспечивает подъем конденсата на высоту до 750 мм, что важно при прокладке дренажных линий с учетом высоты установки.

Электропитание устройства составляет 220-240 В, 50 Гц, 1 фаза. Расход воздуха внутри блока - 480-680 м³/ч. Уровень шума зависит от режима и составляет 39/44/45,5 дБ(А). Габариты внутреннего блока - 570 x 260 x 570 мм, панель - 647 x 50 x 647 мм.

Ключевые особенности MDCA4I-18HRFN8

• Холодопроизводительность: 5,28 кВт.
• Теплопроизводительность: 5,57 кВт.
• Хладагент: R32.
• Дренажная помпа: подъем конденсата до 750 мм.
• Расход воздуха: 480-680 м³/ч.
• Шум: 39/44/45,5 дБ(А).
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Трассы труб: жидкостная 6,35 мм (1/4), газовая 12,7 мм (1/2).

Технические параметры

• Номинальная холодопроизводительность: 5,28 кВт.
• Номинальная теплопроизводительность: 5,57 кВт.
• Номинальная потребляемая мощность: 100 Вт.
• Расход воздуха внутреннего блока: 480-680 м³/ч.
• Уровень шума внутреннего блока: 39/44/45,5 дБ(А).

Эксплуатационные параметры

• Высота подъема дренажной помпы: до 750 мм.

Логистические параметры

• Вес внутреннего блока: 16,2 кг (нетто), 22,3 кг (брутто).
• Вес панели: 2,5 кг (нетто), 4,5 кг (брутто).
• Размер внутреннего блока в упаковке: 675 x 295 x 640 мм.
• Размер панели в упаковке: 715 x 123 x 715 мм.

Упаковка и маркировка

Комплект поставки включает внутренний блок и декоративную панель в отдельных упаковках. Габариты упаковки подобраны под размеры комплектующих.

Совместимость

MDCA4I-18HRFN8 относится к кассетным четырехпоточным внутренним блокам для мультисплит-систем MDV. Подбор наружного оборудования, количества внутренних блоков и параметров магистралей выполняется в соответствии с расчетной нагрузкой и требованиями к совместимым компонентам.

Монтаж и подключение

Установка выполняется в кассетный потолочный проем. Подключение проводится к магистралям жидкостного и газового контуров: жидкостная трубка 6,35 мм (1/4), газовая трубка 12,7 мм (1/2). Конденсат отводится через дренажную систему со встроенной помпой, обеспечивающей подъем до 750 мм.

Применение

Кассетный внутренний блок MDCA4I-18HRFN8 применяется для кондиционирования помещений с потолочным монтажом: офисы, торговые зоны, сервисные помещения, холлы и комнаты с подвесными потолками. Четырехпоточное распределение воздуха помогает сформировать управляемое направление воздушных потоков и поддерживать комфорт в разных участках помещения.

Модель используется в составе мультисплит-систем. При выборе конфигурации учитываются номинальные мощности 5,28 кВт (охлаждение) и 5,57 кВт (обогрев), расход воздуха 480-680 м³/ч, параметры шумности 39/44/45,5 дБ(А), электропитание 220-240 В, 50 Гц, 1 фаза, а также требования к трассам и диаметрам трубопроводов.
