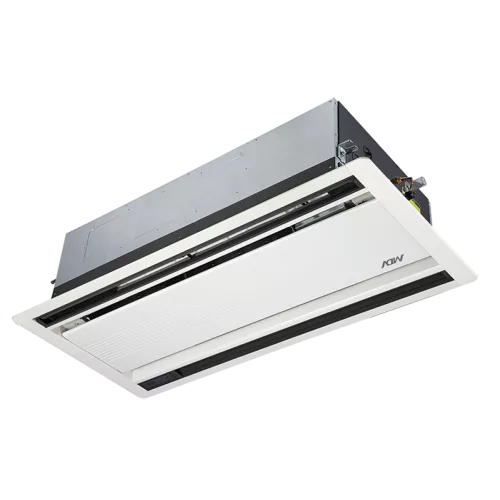

MDV MDI2-22Q2DHN1 VRF кассетный двухпоточный внутренний блок V6 (DC-мотор) (МДВ)

Основная информация о VRF кассетном двухпоточном внутреннем блоке MDV V6 (DC-мотор) MDI2-22Q2DHN1

MDV MDI2-22Q2DHN1 – кассетный двухпоточный внутренний блок для VRF-систем (мультизонального кондиционирования) серии V6 с DC-мотором. Устройство предназначено для установки в подвесной потолок и организации контролируемого распределения воздушного потока в помещениях различного назначения.

Модель обеспечивает холодопроизводительность 2,20 кВт и теплопроизводительность 2,60 кВт. Электропитание – 220 - 240 В, 50 Гц, 1 фаза. Для работы используется хладагент R410A, а под подключение фреоновых магистралей предусмотрены значения диаметров жидкостной и газовой труб.

Расход воздуха в зависимости от режимов составляет 654 / 612 / 571 / 530 / 488 / 449 / 410 м³/ч, а уровень шума – 33 / 31 / 30 / 29 / 27 / 25 / 24 дБ(А). Габариты внутреннего блока – 1172 x 299 x 591 мм, масса внутреннего блока (нетто/брутто) – 33,5 / 42,0 кг. Декоративная панель имеет габариты 1430 x 53 x 680 мм и вес (нетто/брутто) – 10,5 / 15,0 кг.

Ключевые особенности MDI2-22Q2DHN1

• Серия V6 (DC-мотор): кассетный внутренний блок с DC-приводом.
• Тип блока: кассетный двухпоточный внутренний блок.
• Мощность охлаждения и обогрева: 2,20 кВт и 2,60 кВт.
• Питание: 220 - 240 В, 50 Гц, 1 фаза.
• Расход воздуха: 654 / 612 / 571 / 530 / 488 / 449 / 410 м³/ч.
• Шумовые характеристики: 33 / 31 / 30 / 29 / 27 / 25 / 24 дБ(А).
• Хладагент: R410A.
• Диаметры труб: жидкостная 6,35 мм (1/4"), газовая 12,7 мм (1/2").
• Дренаж: наружный диаметр отвода дренажа 32 мм.

Технические параметры

• Модель внутреннего блока: MDI2-22Q2DHN1.
• Декоративная панель: MDV-MBQ2-01.
• Тип блока: кассетный, двухпоточный.
• Электропитание: 220 - 240 В / 50 Гц / 1 фаза.
• Номинальная потребляемая мощность (охлаждение): 0,04 кВт.
• Холодопроизводительность: 2,20 кВт.
• Теплопроизводительность: 2,60 кВт.
• Расход воздуха: 654 / 612 / 571 / 530 / 488 / 449 / 410 м³/ч.
• Уровень шума: 33 / 31 / 30 / 29 / 27 / 25 / 24 дБ(А).
• Хладагент: R410A.

Монтаж и подключение

• Жидкостная магистраль: диаметр трубы 6,35 мм (1/4").
• Газовая магистраль: диаметр трубы 12,7 мм (1/2").
• Дренаж: наружный диаметр отвода дренажа 32 мм.

Логистические параметры

• Габариты внутреннего блока (Ш x В x Г): 1172 x 299 x 591 мм.
• Габариты панели (Ш x В x Г): 1430 x 53 x 680 мм.
• Габариты внутреннего блока в упаковке (Ш x В x Г): 1355 x 400 x 675 мм.
• Габариты панели в упаковке (Ш x В x Г): 1525 x 130 x 765 мм.
• Вес внутреннего блока (нетто/брутто): 33,5 / 42,0 кг.
• Вес панели (нетто/брутто): 10,5 / 15,0 кг.

Применение

MDV MDI2-22Q2DHN1 применяют в составе VRF-систем для мультизонального кондиционирования, когда нужен кассетный двухпоточный внутренний блок в подвесном потолке. Модель подходит для офисных и коммерческих помещений, а также для объектов, где требуется гибкая настройка параметров вентиляции с учетом акустических требований.

Блок рассчитан на работу с хладагентом R410A и обеспечивает управляемый расход воздуха в нескольких скоростных режимах, что позволяет подобрать комфортные условия в зависимости от площади и условий эксплуатации.
