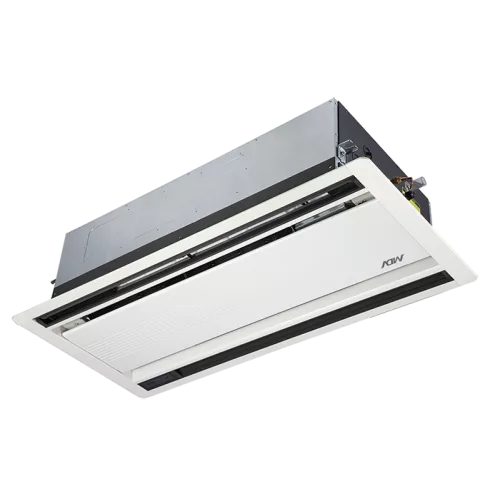

MDV MDI2-71Q2DHN1 кассетный двухпоточный внутренний блок VRF V6 (DC-мотор) (МДВ)

Основная информация о VRF-системе MDV кассетном двухпоточном внутреннем блоке серии V6 (DC-мотор) MDI2-71Q2DHN1

VRF-система MDV MDI2-71Q2DHN1 – кассетный двухпоточный внутренний блок серии V6 (DC-мотор) для организации кондиционирования в составе мультизональной системы. Модель рассчитана на работу с хладагентом R410A и подключается к наружным блокам VRF через магистрали по жидкостной и газовой линии с указанными диаметрами труб.

Внутренний блок обеспечивает холодопроизводительность 7,10 кВт и теплопроизводительность 8,00 кВт. Расход воздуха составляет 1200/1115/1068/1000/921/808/770 м³/ч, а уровень шума варьируется от 44 до 34 дБ(A) в зависимости от режима работы. Питание 220-240 В, 50 Гц, 1 фаза подходит для стандартных электросетей.

Габариты внутреннего блока (Ш×В×Г) – 1172×299×591 мм, масса внутреннего блока 35,0 кг (нетто) и 43,5 кг (брутто). Отдельно указаны размеры и масса декоративной панели: 1430×53×680 мм и 10,5 кг (нетто) / 15,0 кг (брутто). Также приведены параметры изделий в упаковке для планирования перевозки и складирования.

Ключевые особенности MDI2-71Q2DHN1

• Холодопроизводительность: 7,10 кВт.
• Теплопроизводительность: 8,00 кВт.
• Воздушный поток: 1200/1115/1068/1000/921/808/770 м³/ч.
• Уровень шума: 44/42/41/40/38/36/34 дБ(A).
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Хладагент: R410A.
• Трубопроводы: жидкостная линия 9,53 мм (3/8"), газовая линия 15,88 мм (5/8").
• Дренаж: наружный диаметр отвода дренажа 32 мм.
• Габариты и масса: 1172×299×591 мм; 35,0/43,5 кг (нетто/брутто).

Технические параметры

Тип внутреннего блока – кассетный. Поколение и компоновка: V6 (DC-мотор), двухпоточный режим распределения воздуха. Панель поставляется с отдельной маркировкой: MDV-MBQ2-01.

Характеристики производительности: холодопроизводительность 7,10 кВт, теплопроизводительность 8,00 кВт. Энергопотребление в охлаждении – 0,10 кВт (номинальная потребляемая мощность).

Эксплуатационные параметры

Модель работает с хладагентом R410A. Питание – 220-240 В, 50 Гц, 1 фаза. Воздушный поток и уровень шума приведены в виде нескольких значений, которые соответствуют различным режимам работы.

Логистические параметры

Габариты внутреннего блока (Ш×В×Г) – 1172×299×591 мм. Размеры внутреннего блока в упаковке – 1355×400×675 мм. Масса внутреннего блока: 35,0 кг (нетто) и 43,5 кг (брутто). Размер панели в упаковке – 1525×130×765 мм, а габариты панели – 1430×53×680 мм.

Вес панели: 10,5 кг (нетто) и 15,0 кг (брутто). Подобные параметры помогают корректно рассчитать транспортировку и размещение на объекте.

Упаковка и маркировка

Декоративная панель поставляется отдельной позицией: MDV-MBQ2-01. Для планирования доставки и хранения предусмотрены габариты упаковки внутреннего блока (1355×400×675 мм) и упаковки панели (1525×130×765 мм), а также значения масс нетто/брутто для каждого элемента.

Применение

VRF-система MDV MDI2-71Q2DHN1 применяется в составе мультизональных систем кондиционирования для охлаждения и обогрева помещений. Кассетный внутренний блок встраивается в потолочное пространство и обеспечивает подачу воздуха через распределительные потоки.

Конструкция рассчитана на эксплуатацию с VRF-наружными блоками и подключение к холодильной магистрали по жидкостной и газовой линии, а также на отвод конденсата через дренаж с наружным диаметром отвода 32 мм.
